新趣、精致、有味為一體的商業綜合體。

龍湖杭州丁橋天街

01

項目背景

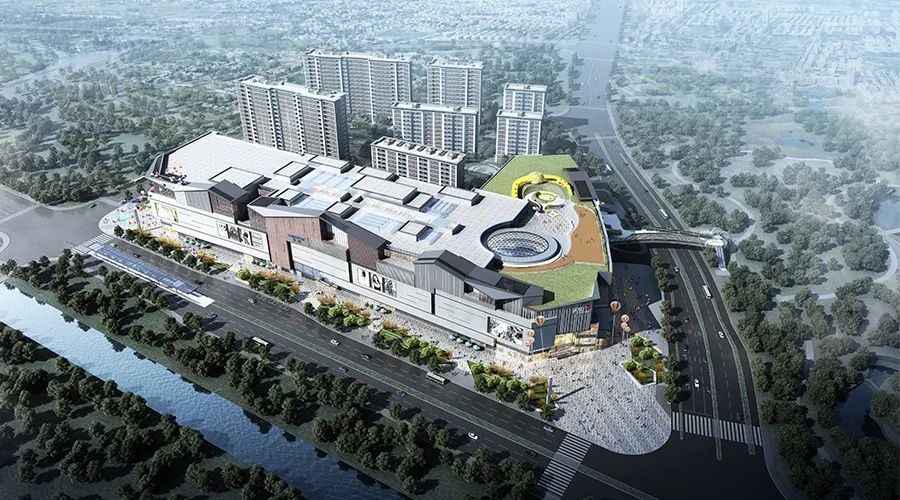

龍湖杭州丁橋天街選址丁蘭新城核心區，項目總建筑面積21萬平方米，地下車位超1600個，地下3層地上6層，毗鄰桃花湖公園、3號線筧丁路站及智慧園區等，是站位板塊內規劃利好第一線。未來在產業及規劃利好影響下，預計核心輻射3公里/步行30min，覆蓋人口超40萬；主力輻射5公里/車行15min，人口超100萬。

02

設計特點

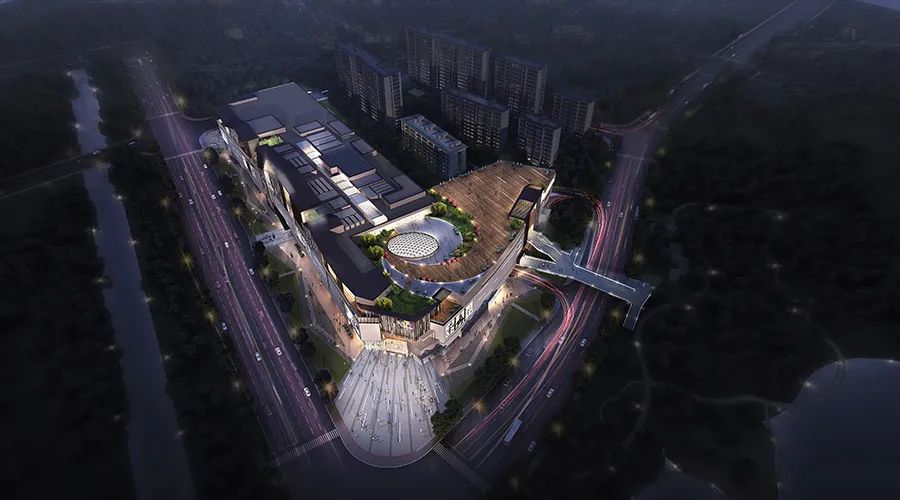

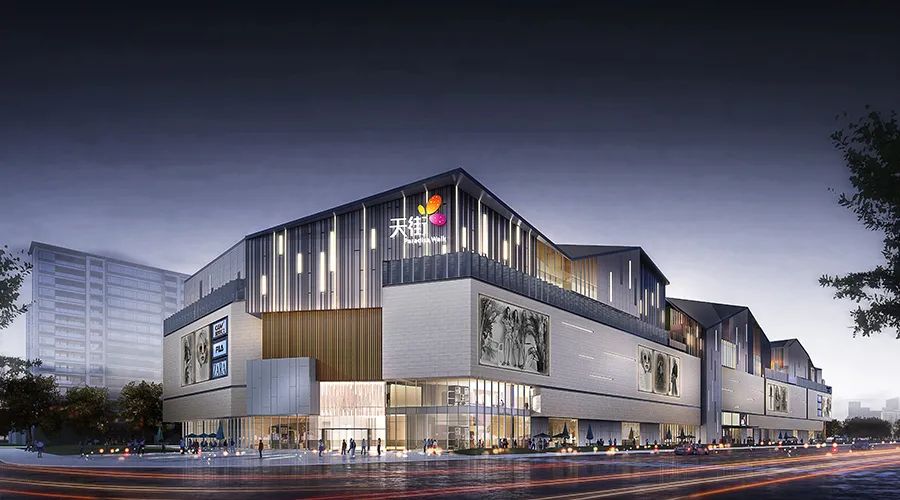

建筑設計靈感為天上街市，從建筑設計、屋頂構架、屋頂格柵、立面豎向裝飾格柵、石材幕墻、鋁板幕墻顏色等都帶有中國古建筑韻味。結合丁橋天街地理位置，北面臨平山，東面桃花湖公園，設計靈感與周邊環境非常貼切。結合夜景照明設計，頂部泛光設計，展現出古代街市萬家燈火通明的特色。從紫金港天街設計元素靈感的衍生，也是龍湖天街顛覆傳統系列天街，與龍湖原有天街立面控制體系偏差最大的設計了。在建筑方案的設計上，紫金港天街被評為龍湖天街系列最美天街。

03

外立面設計

項目的設計難點有六處：主入口設計，入口門設計，大面玻璃幕墻設計，石材幕墻，鋁板幕墻，采光頂。

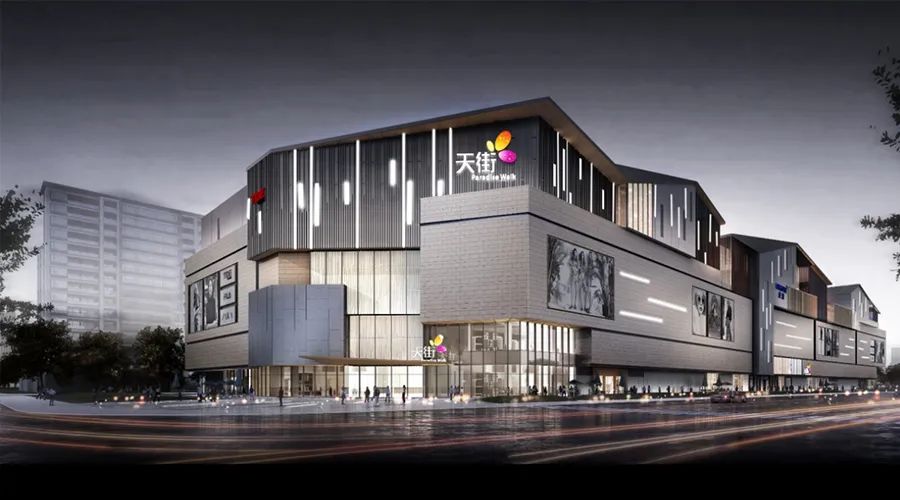

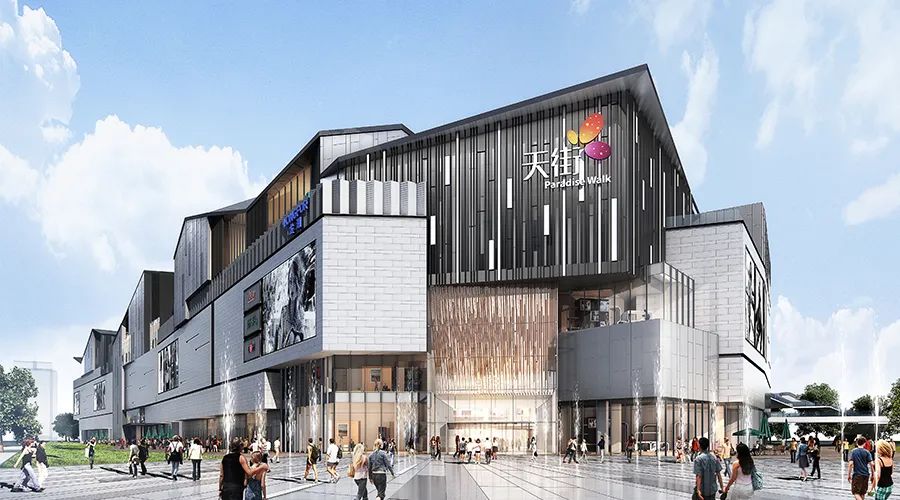

1、主入口設計

主入口對于天街來講是重點打造的一級立面。

入口的幕墻系統選擇并不復雜，基本都定性為豎明橫隱式鋼龍骨框架式玻璃幕墻。但是對于幕墻的立柱龍骨截面的選擇要求立柱寬度應為65-100mm之間。鋼龍骨表面的處理一般都采用氟碳噴涂，不會采用包不銹鋼或包鋁型材裝飾。這也意味著對鋼龍骨的除銹與現場氟碳噴涂的質量要求比較高。

另外對于大跨度鋼龍骨玻璃幕墻要注意的幾個細節：

① 鋼龍骨斷縫的留設應設置在1/4&3/4位置，不應留設置在1/2的位置

② 鋼龍骨對接焊接的要求應注明1級焊縫要求，并且需要后襯鋼芯焊接的要求

③ 大跨度的鋼結構反力必須要提供給土建院復核

④ 鋼龍骨除銹的要求需要注明，因為現場往往都是在現場除銹，會導致氟碳噴涂質量不合格

⑤ 背墻內裝處理設計時需要考慮檢修空間

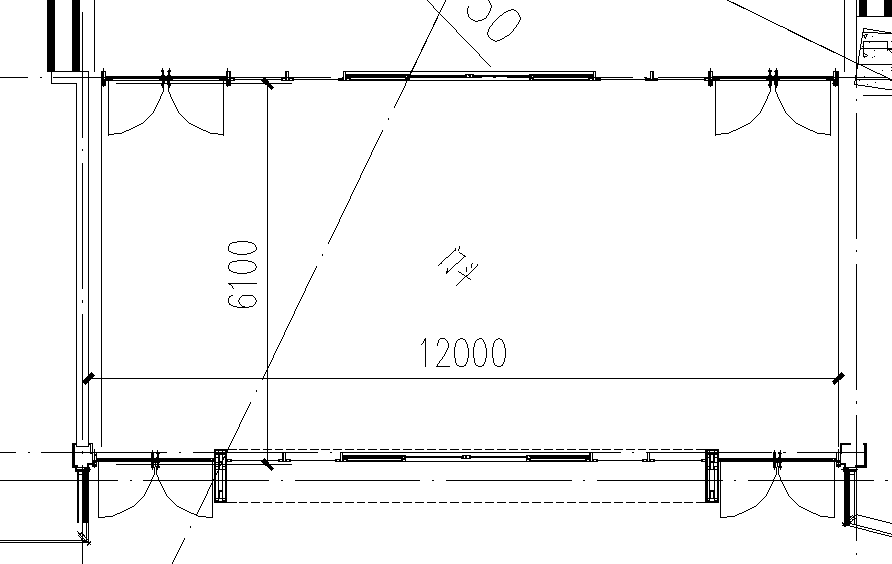

2、入口門設計

出入口門的形式與地區、朝向部位等有關系，本項目采用的是8~12m主入口寬度的形式，對于投入運營后選擇Z字型開門形式可以加長顧客通行長度，改善人體感受。特別需要注意的一點是電動平移門的選擇，如作為考慮展車通道的門，則需要具備平移平開功能。但是有些地區不認為能計算消防疏散寬度，需要特別注意。

3、大面玻璃幕墻設計

店鋪與公共通道的玻璃選擇，首層店鋪要考慮高透展現店鋪內部陳列。而對于公共通道屬于裝修比較簡陋的區域，對于廚房區域更不能內透，那么在效果和立面玻璃色差之間找到均衡點是比較重點的。

對于大面玻璃幕墻有以下注意點：

① 玻璃分格寬度控制在1.68m寬度最為經濟，常規商業軸間距8.4m、9.6m按照軸網等分，有利于室內封堵。內透部分玻璃高度為4.5m與內裝吊頂結合比較有利

② 店鋪玻璃采用雙超白鋼化玻璃，不做low-e，需要注意的是土建權衡節能計算

③ 浙江區域商業中心二層以上外片需要采用夾層玻璃，因此有兩個問題：a、玻璃自重非常重，常規橫梁上玻璃托架無法解決，因此在立柱十字縫位置采用6061-T6 T型玻璃托條。b、二層入口采用均質鋼化玻璃，玻璃本體就有泛綠，想要實現相同顏色效果非常困難，因此我們推薦采用外片超白，保證low-e面之前的玻璃盡量不要呈現出綠色，最終與客戶溝通全部采用超白不做low-e玻璃。在玻璃幕墻上的立面顏色控制會比較好

④ ±0.000標高，常規的做法是設置橫梁，但是對于商業來說有反坎會比較難受，但是去掉反坎又存在防水問題。本項目采用的是玻璃下口入槽。同時與室外景觀溝通設置暗溝，室內外高低差錯開50mm

4、石材幕墻

本項目立面面積占比較大的是石材幕墻，石材采用是毛面白麻色的花崗巖石材，縫隙形式是工字縫，局部燈槽位置內對200mm。

在設計時候要注意幾個細節要點：

① 石材厚度采用外表面毛面，石材表面鑿毛和堆放不合格后很有可能出現板面不平或反向弧形板

② 項目有部分弧形區域半徑很大，需要分析工字縫點位的偏移量，因本項目工字縫偏移點位只有1mm，可忽略

③ 石材板寬度高度的選擇，考慮石材板保持600x1200的規格會比較經濟。且石材板的色差也比較好控制

④ 掛件系統形式的選擇：前期方案考慮采用不銹鋼L掛系統，比較經濟，但L掛系統不能實現三向調節，后采用SE掛件系統形式，但是工字縫石材幕墻采用SE會增加一套掛件底座，在成本造價范圍內，最終采用了SE，背栓系統造價高大面區域未采用，局部位置采用背栓系統，T掛挑掛在浙江不允許使用因此未采用

5、鋁板幕墻

本項目鋁板的分格寬度有500mm、1000mm、1500mm。對于商業中心大面使用鋁板的項目來說最易出現的就是鋁板的平整度。因此鋁板的厚度、鋁板的寬度、高度、鋁板加強筋的布置是控制的重中之重。

因此有以下心得：

① 鋁板的寬度展開寬度不要超過1450mm。要考慮1.5m的板需要切掉部分的不平齊邊

② 鋁板的高度控制在3m以內。部分板造型需要可超過3m，板塊過長，廠家加工、運輸、現場堆放、現場安裝極易導致鋁板安裝不平整

③ 鋁板幕墻龍骨的要求立柱利用率要求控制到85%-95%之間，對于商業mall層高都會比較高。因此立柱的計算模型基本上會選擇雙跨梁模型來實施

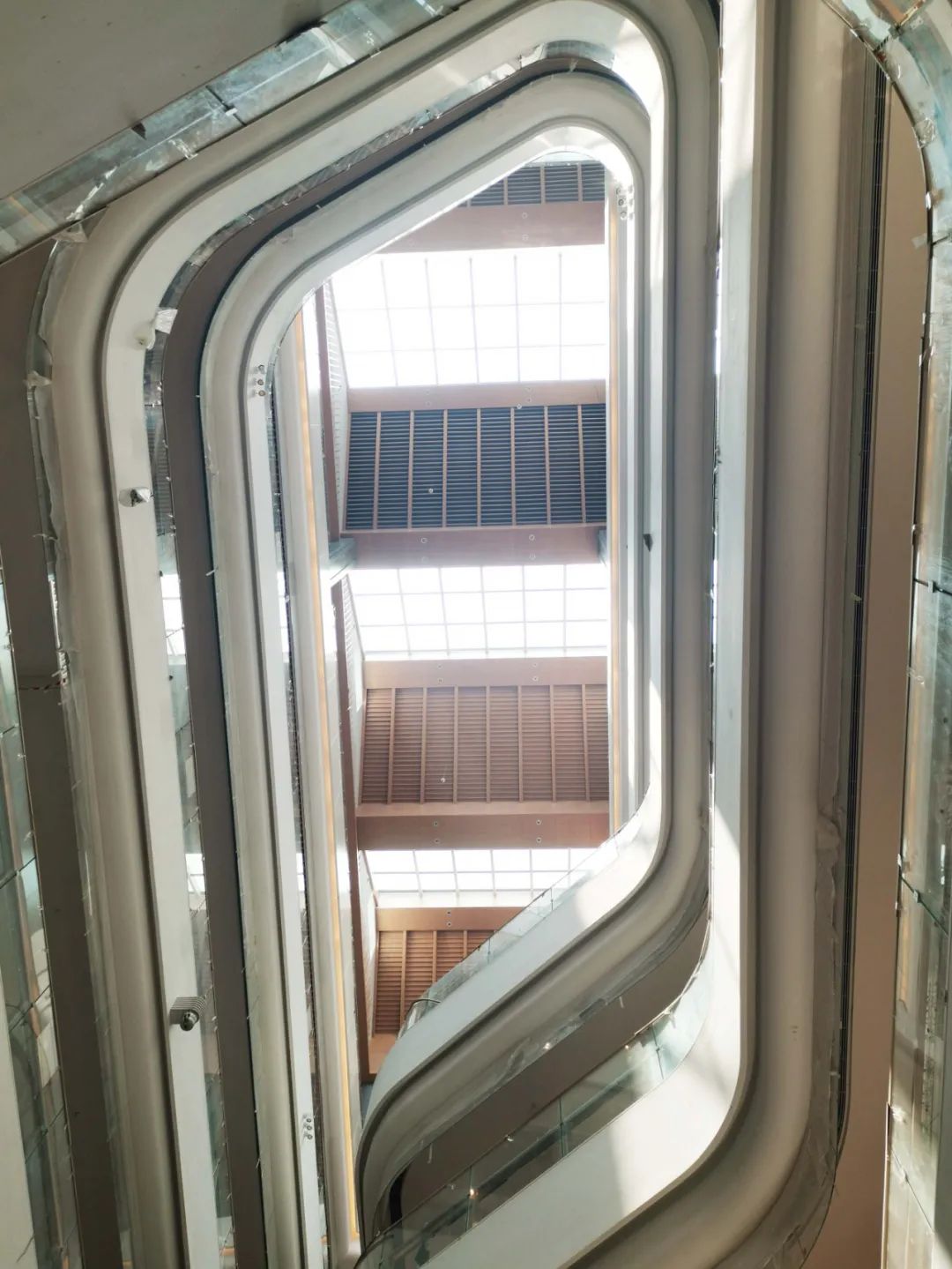

6、采光頂

對于采光頂?shù)囊恍┙ㄗh：

① 對于龍湖來說采光頂要求內部看通透。因此在玻璃的選擇上一般會要求采用三片超白low-e來做。室內反射率不大于0.1，也就意味著室內的通透性感要求非常高

② 玻璃的分格，考慮玻璃采光頂好的感受。因此可以考慮玻璃一般控制不大于4㎡，玻璃長邊尺寸在2.5-3m之間。排水坡度與短邊方向平行。采光頂排水坡度不小于5%

③ 冷凝水導排水措施，主次龍骨的搭接也是采光頂設計的重點

④ 大跨度鋼龍骨要注意除銹、防火、焊縫要求，對接焊縫一級、次龍骨焊縫二級。主鋼梁對接焊接頭位置應設置在鋼梁的1/4&3/4位置

⑤ 廣告掛鉤提前拉通商運，提供點位提供荷載。在結構計算時候考慮進荷載，施工圖中注明廣告掛鉤節點

04

  結語

龍湖商業，憑借其成熟的產品和高效的運營，帶動了杭州商圈的多中心發展格局，將“每一座天街都好逛”的理念深入消費者心中，有力提升城市的商業價值。龍湖杭州丁橋天街也將會為丁橋這個低調的煙火氣之地帶來新的商業機遇，為丁橋人帶來趣味無限的生活體驗。

FORCITIS弗思特也將繼續賦能城市，激發城市商業新活力，在更多城市節點上打造出轉念即達的歡樂入口，持續引領城市生活方式升級，帶給更多人美好的消費體驗。
