設計運用新的建筑語匯，將玉的精神氣質投射到國家級場館空間與城市環境中。

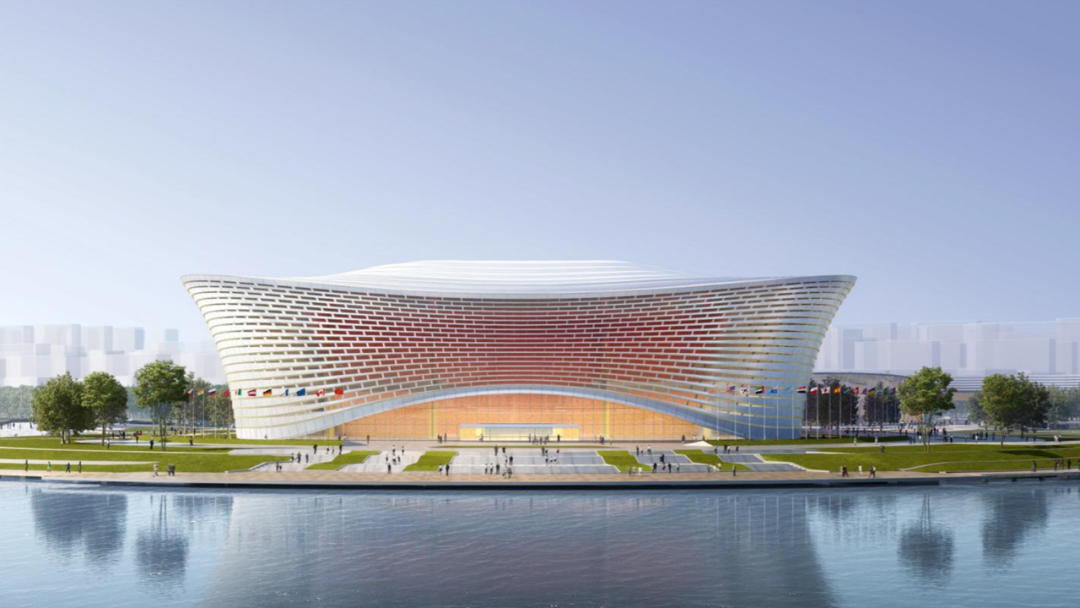

鄭州國際文化交流中心

01

 項目背景

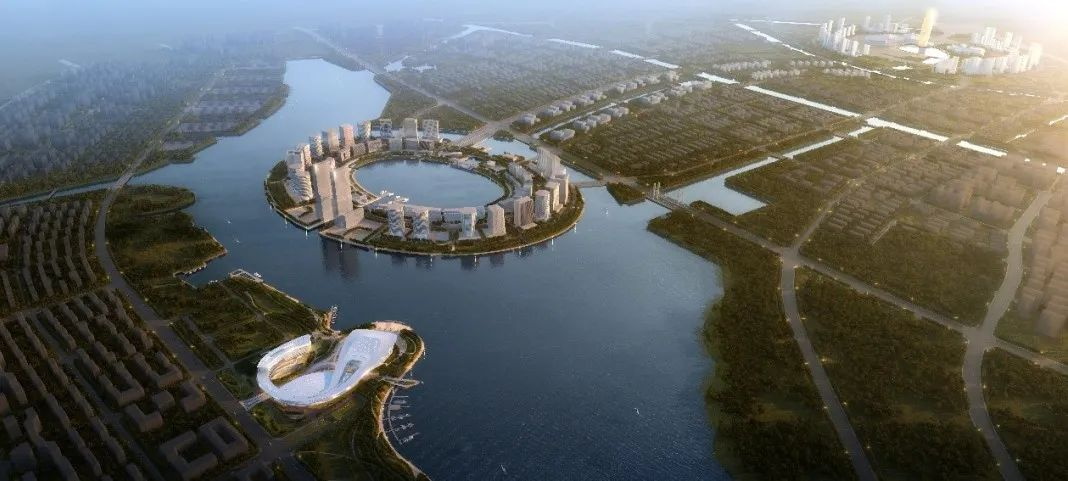

鄭州國際文化交流中心項目位于河南鄭州鄭東新區龍湖北岸。為進一步完善鄭州國家城市功能，提升鄭州國際都市形象，加快北龍湖CBD建設步伐，項目擬建集會議、展覽、酒店于一體的國際論壇會址，滿足舉辦高規格、綜合性國際首腦會議的需求。

項目規劃總用地面積約10.5萬㎡，分為會議中心、會展中心、酒店三大功能，總建筑面積約25.8萬㎡，其中地上建筑面積約14.9萬㎡，地下建筑面積約10.9萬㎡，功能面積均對標2017年廈門金磚國家峰會會場與2018年青島上合峰會會場。共提供2間3000㎡大會議廳、550㎡接見廳、4間500㎡會議室、10000㎡展廳及450間標準酒店客房。

02

 設計理念

東南大學建筑設計研究院有限公司提交的設計方案，以“璞玉如意·和合一體”為核心理念。玉，作為崇尚溫潤平和華夏文明的直觀作證，傳遞中華文化以和為貴的外交精神，也是大國重器的形象擔當。設計運用新的建筑語匯，將玉的精神氣質投射到國家級場館空間與城市環境中，建筑形態首尾呼應，與開放的城市空間渾然一體。

03

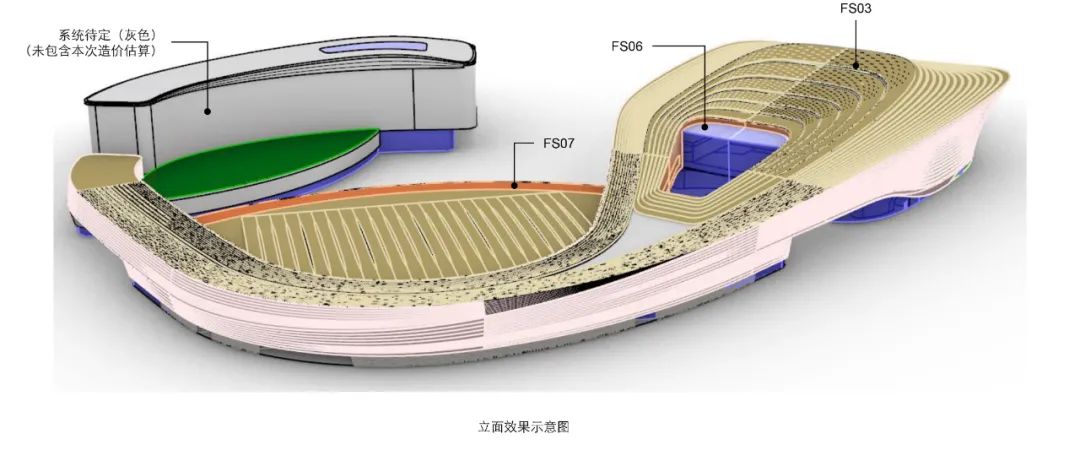

 外立面設計

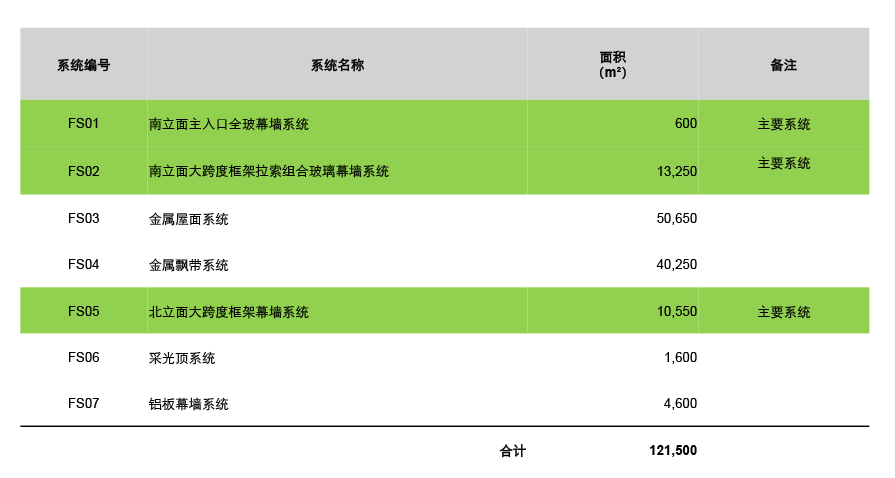

建筑外立面的肌理，借鑒“四神云氣圖”中的祥云和飄帶，形成律動的走勢和紋理。幕墻整體由金屬裝飾線條、金屬屋面、玻璃幕墻、金屬線條造型、入口門斗及玻璃幕墻所組成。

 幕墻構造

玻璃與金屬相互映襯，共同構成建筑大氣磅礴、靈動飛揚的形象。

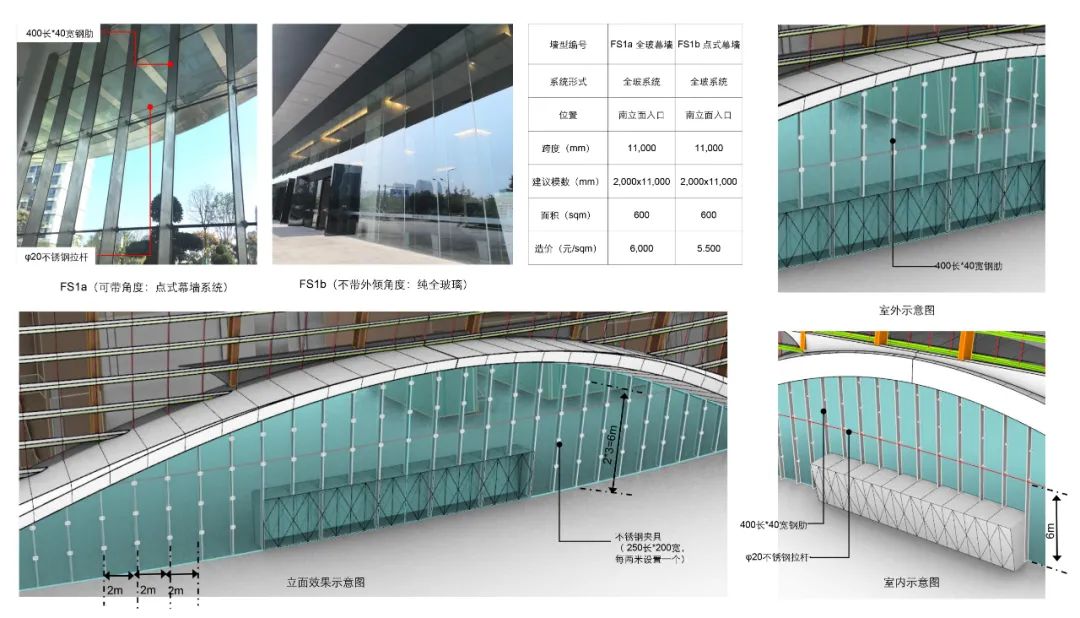

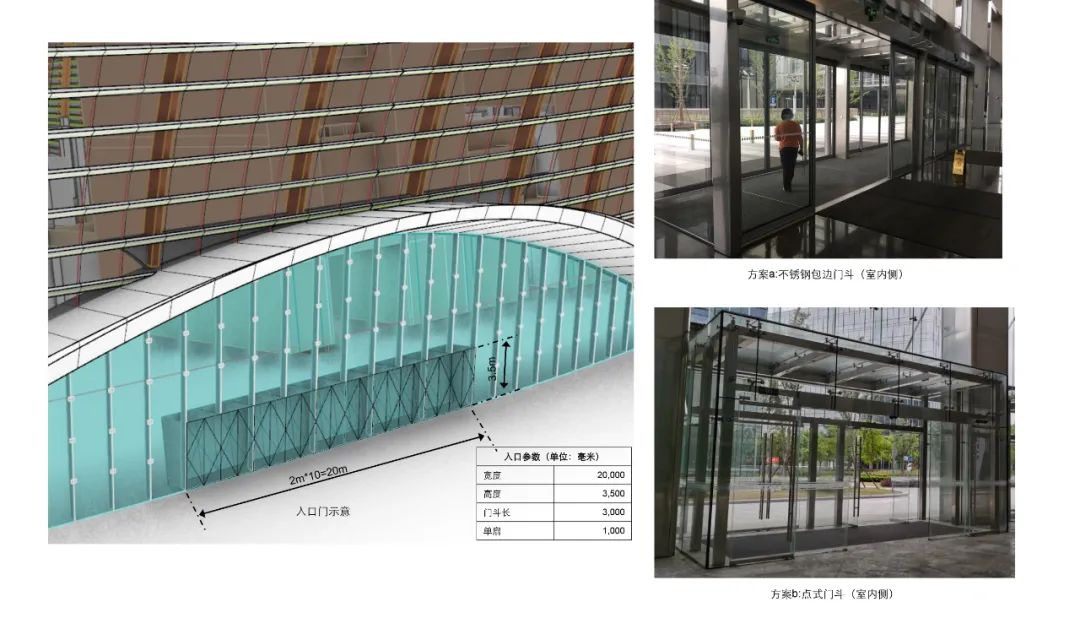

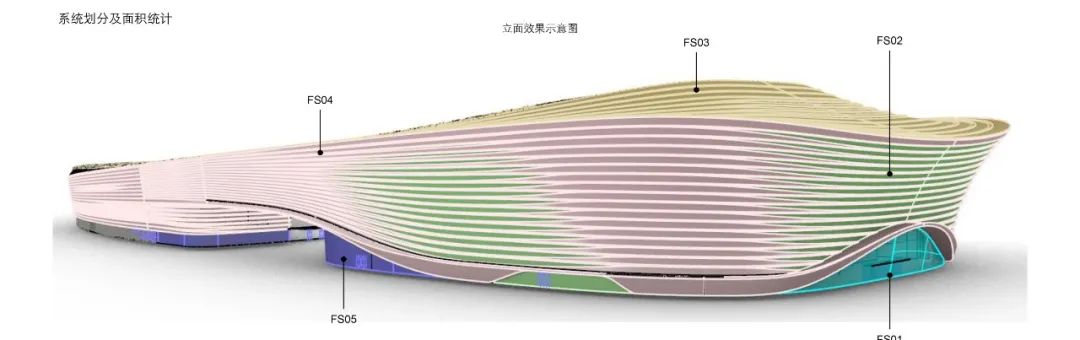

 主入口幕墻系統

FS1a適應傾斜幕墻；現有模型是按傾斜面板為依據，但因結構膠不可承受永久荷載，無法使用純?nèi)Ｄ粔Γ‵S1b）；因造型需要主入口采用外傾造型可采用夾具+鋼肋體系（即FS1a）。

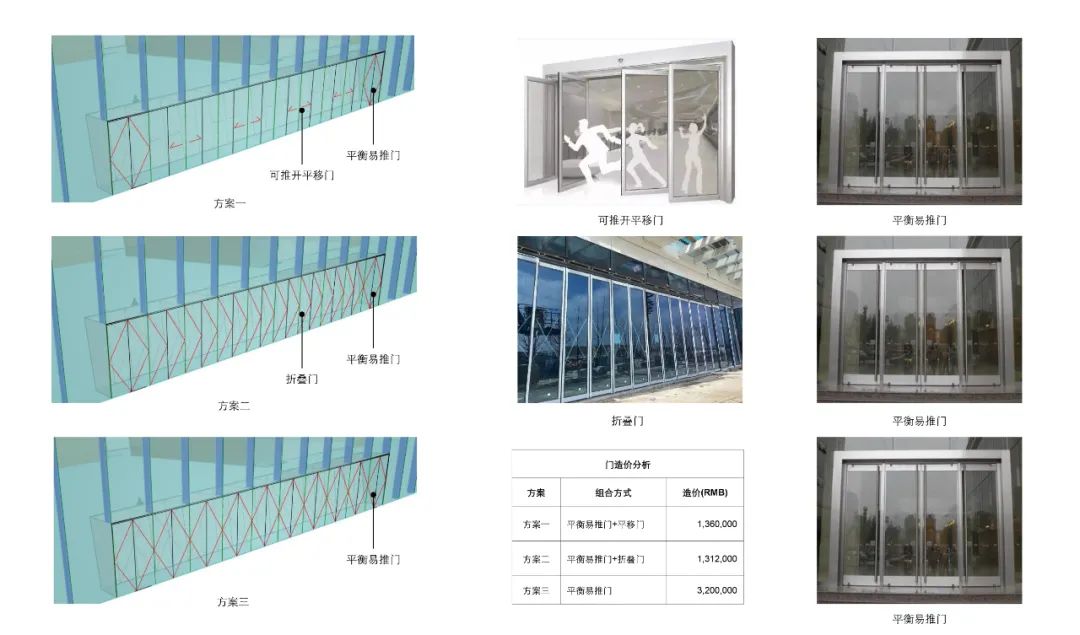

如考慮與鋼肋統一設計元素，可采用不銹鋼包邊門斗。

考慮與鋼肋統一設計元素，可采用不銹鋼平衡易推門。

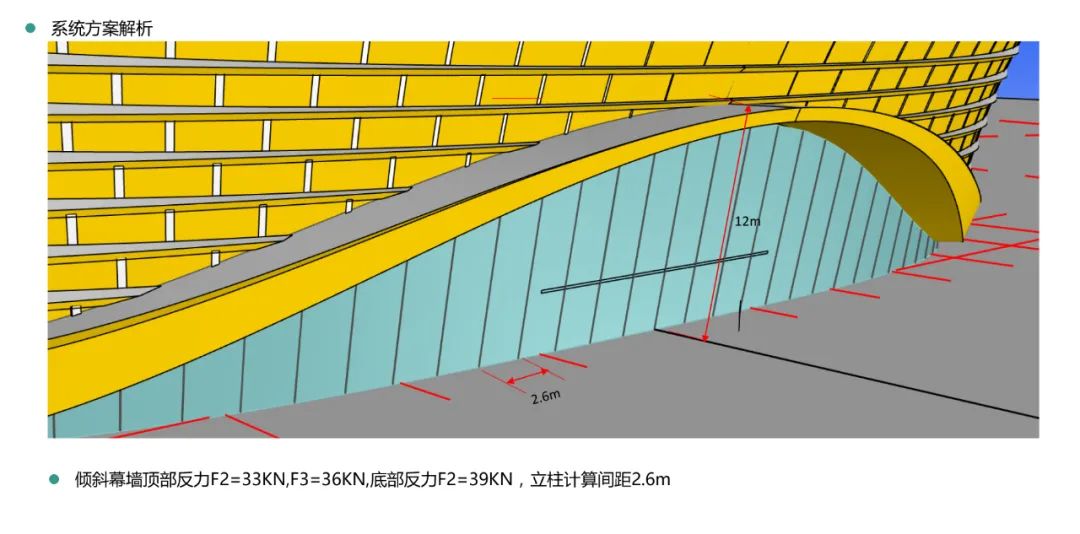

傾斜幕墻頂部反力F2=33KN,F3=36KN,底部反力F2=39KN，立柱計算間距2.6m。

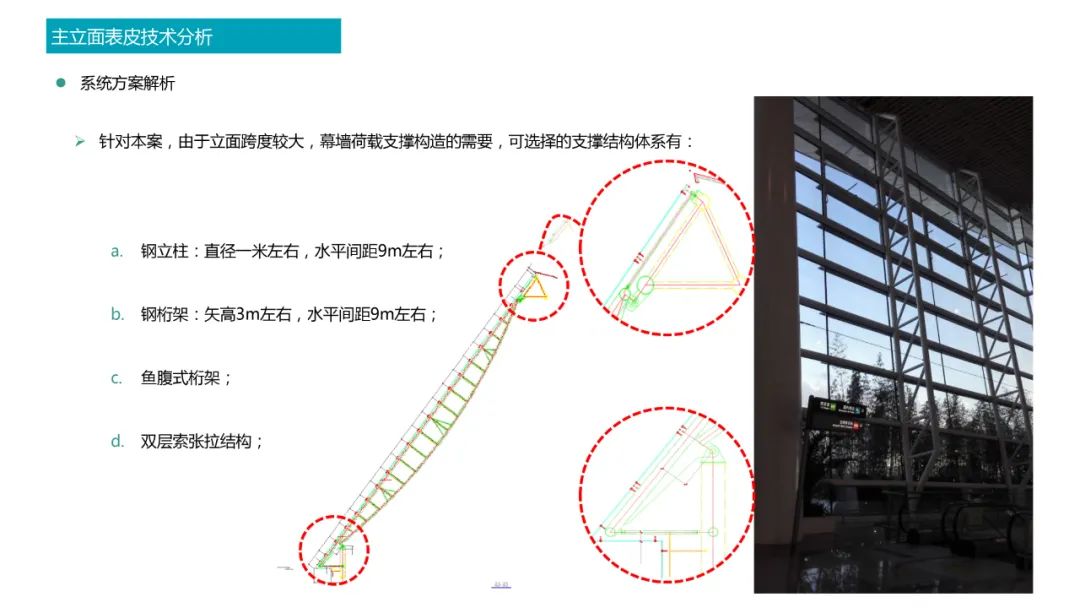

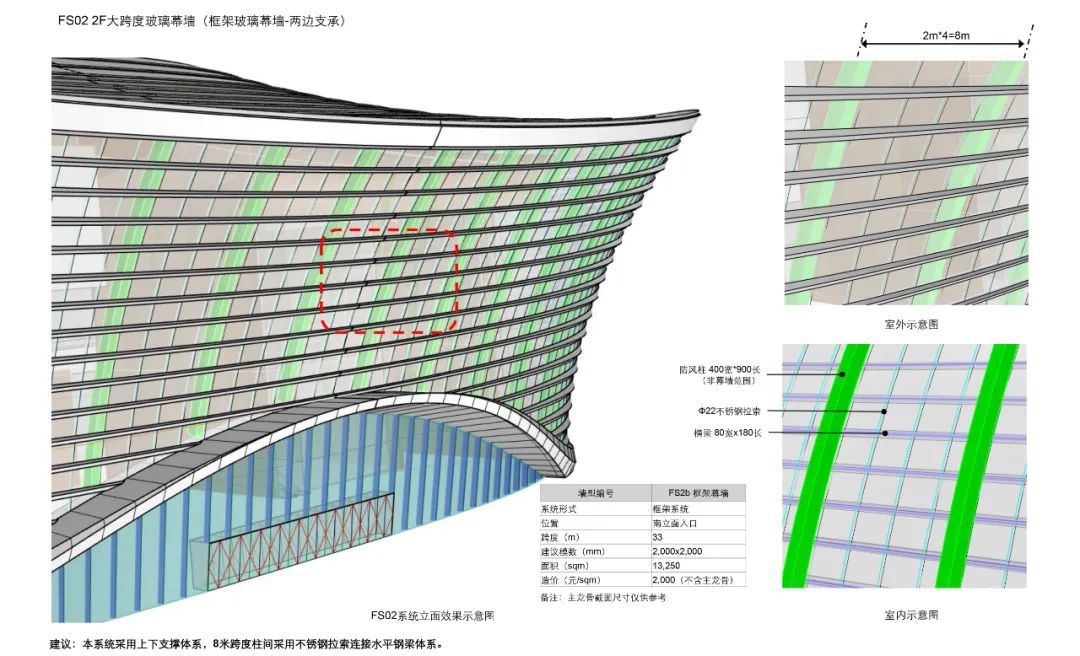

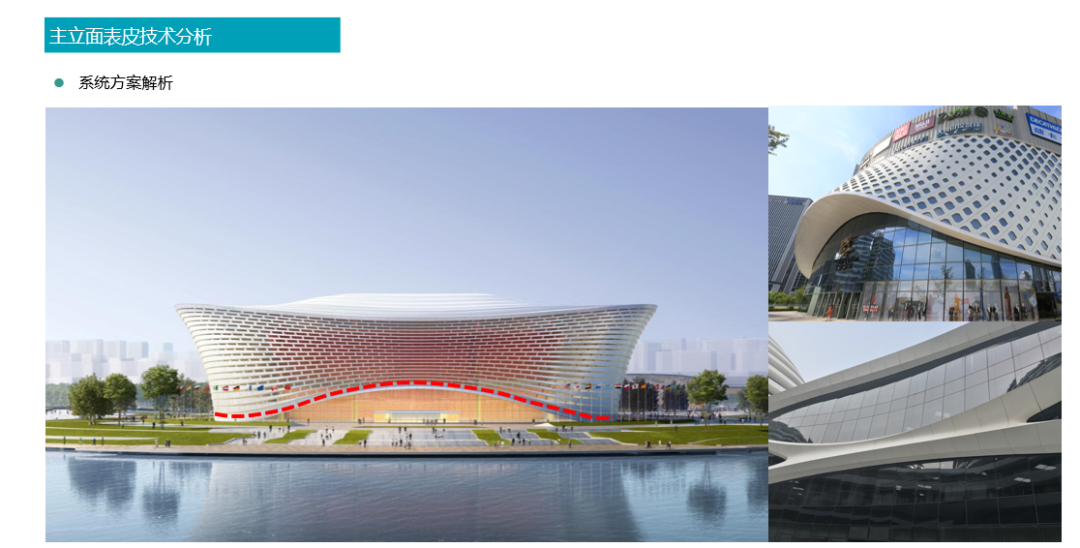

 大跨度玻璃幕墻

二層以上的玻璃幕墻由于外傾，且角度較大（二層以上玻璃幕墻外傾角度最值為34.2°，與水平方向夾角為55.8°），在豎直方向上有曲線弧度變化不一。外傾玻璃幕墻垂直跨度較大，且主體結構能提供支承很少。

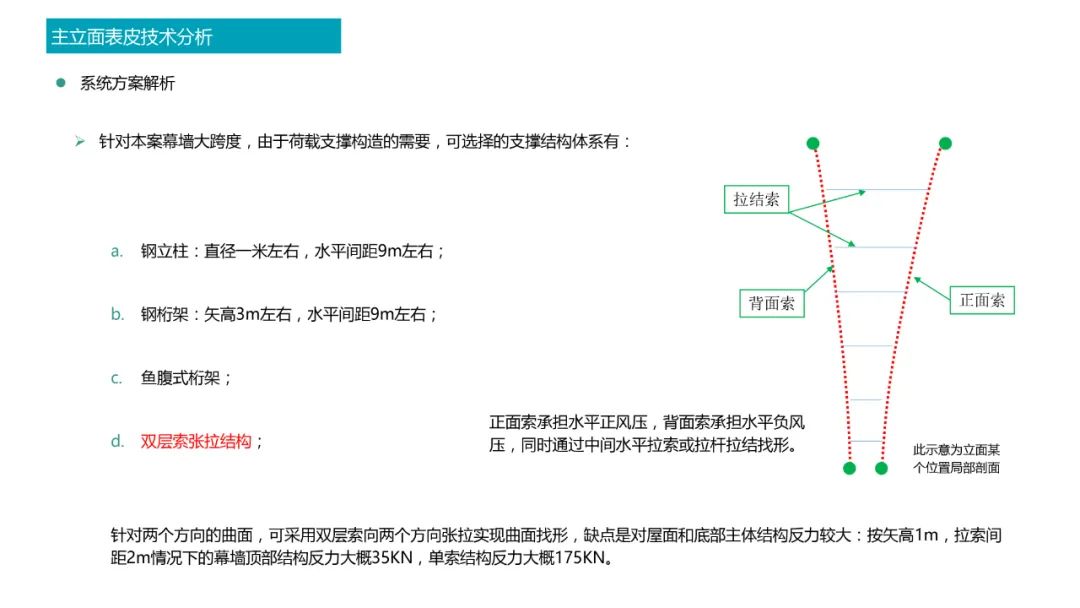

系統采用上下支撐體系，8米跨度柱間采用不銹鋼拉索連接水平鋼梁體系。

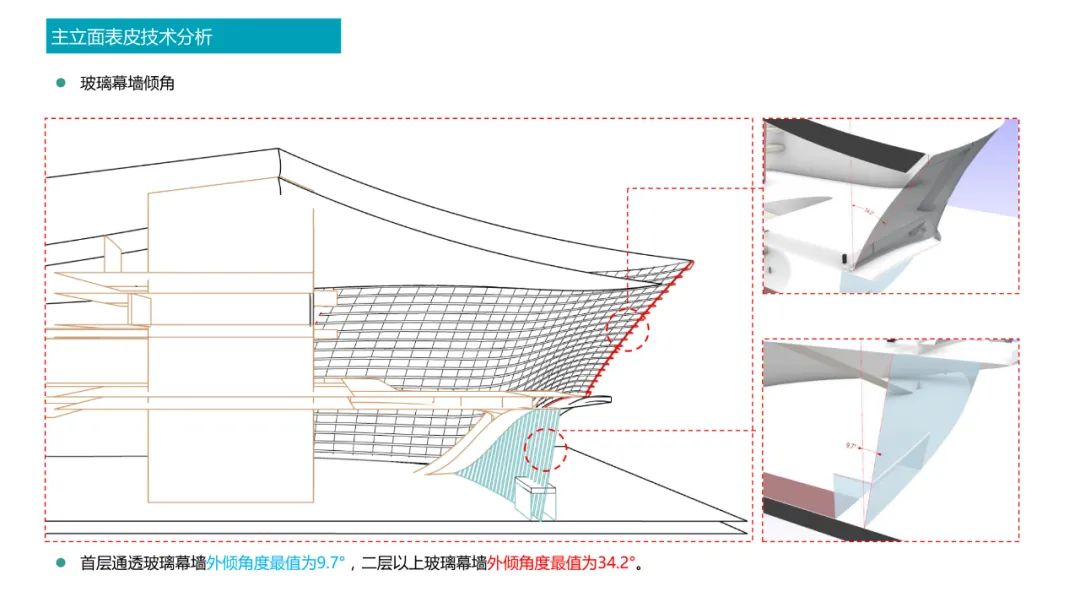

首層通透玻璃幕墻外傾角度最值為9.7°，二層以上玻璃幕墻外傾角度最值為34.2°。

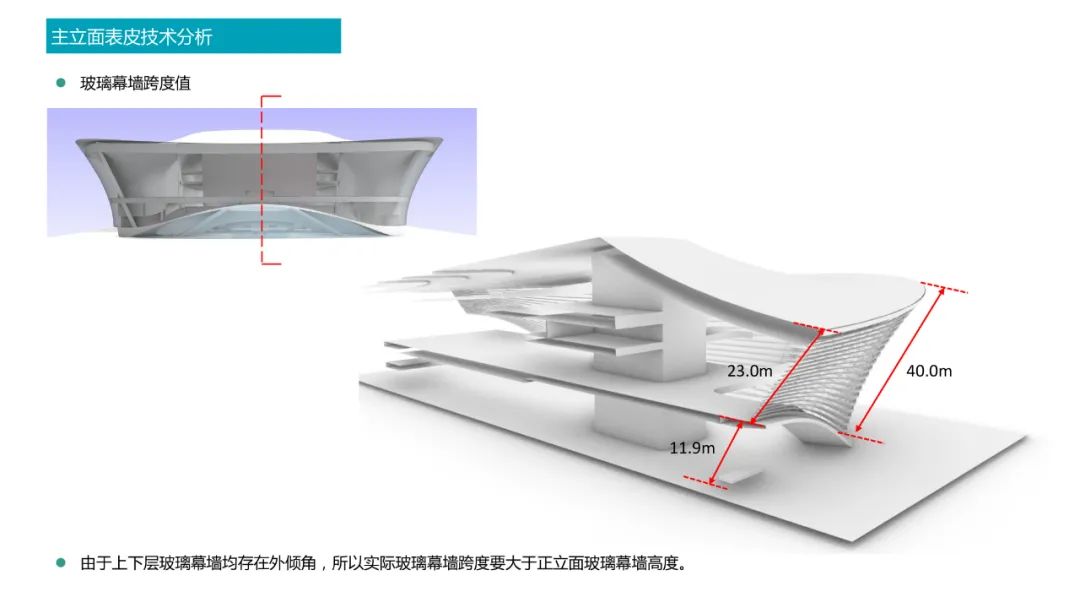

由于上下層玻璃幕墻均存在外傾角，所以實際玻璃幕墻跨度要大于正立面玻璃幕墻高度。

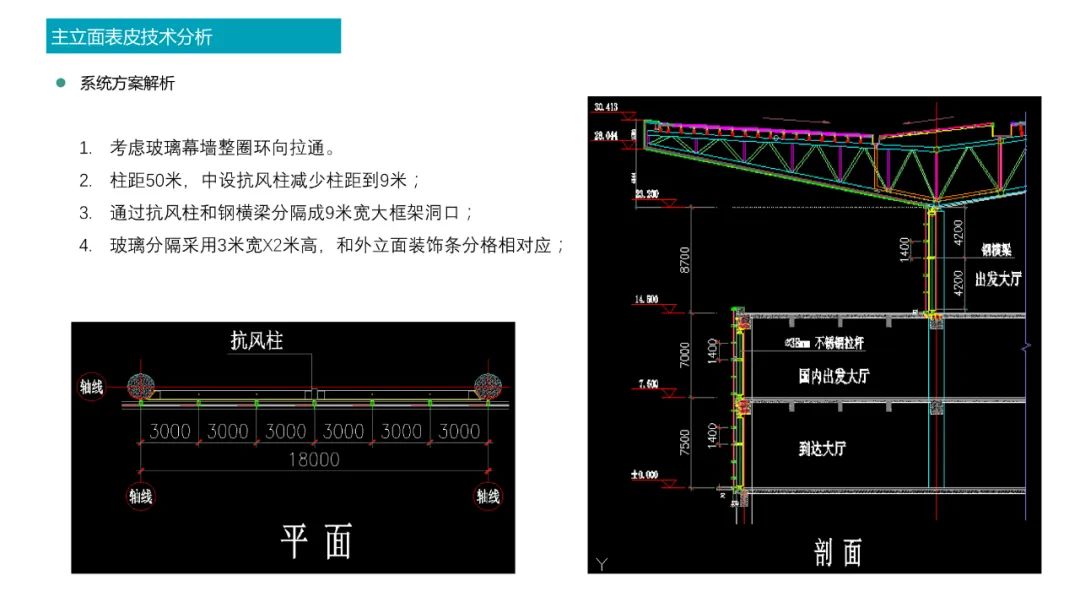

1.考慮玻璃幕墻整圈環向拉通；

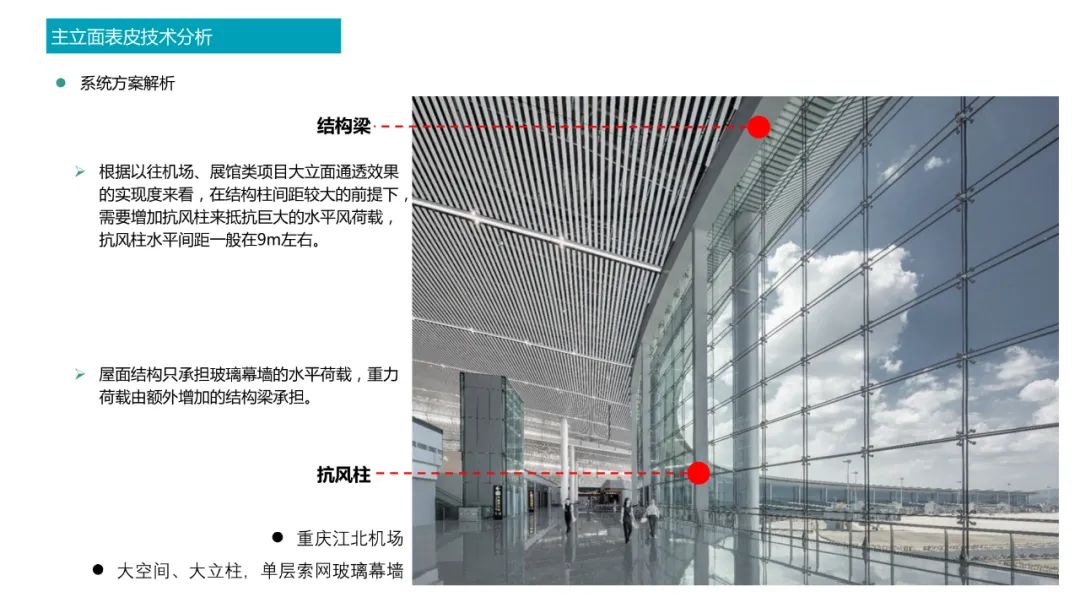

2.柱距50米，中設抗風柱減少柱距到9米；

3.通過抗風柱和鋼橫梁分隔成9米寬大框架洞口；

4.玻璃分隔采用3米寬*2米高，和外立面裝飾條分格相對應；

 金屬加工造型

金屬加工造型可通過鋁板的深加工擬合實現柔滑的曲線樣條。

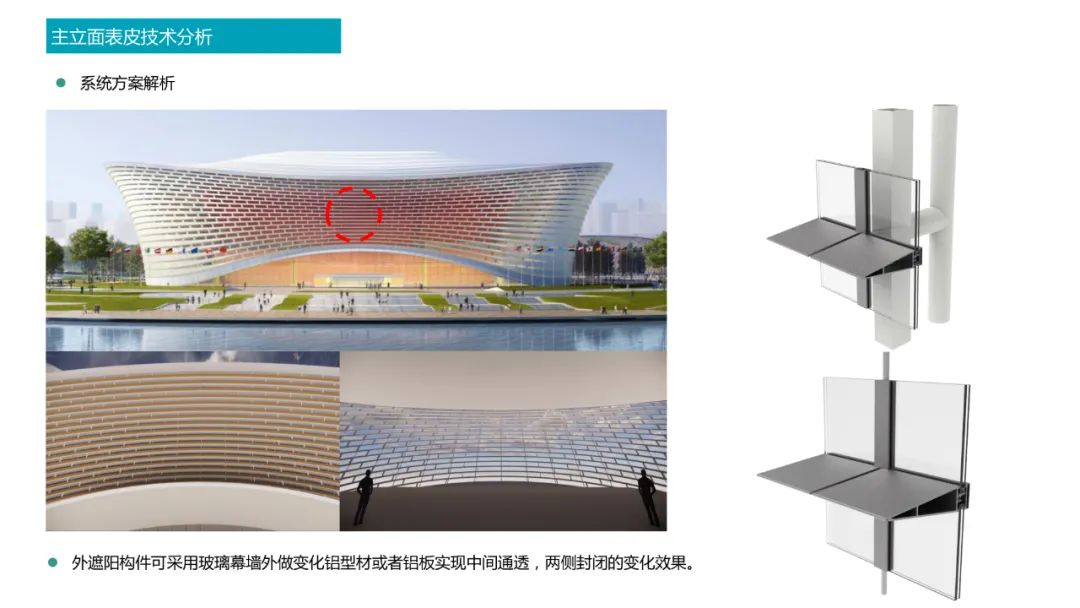

外遮陽構件可采用玻璃幕墻外做變化鋁型材或者鋁板實現中間通透，兩側封閉的變化效果。

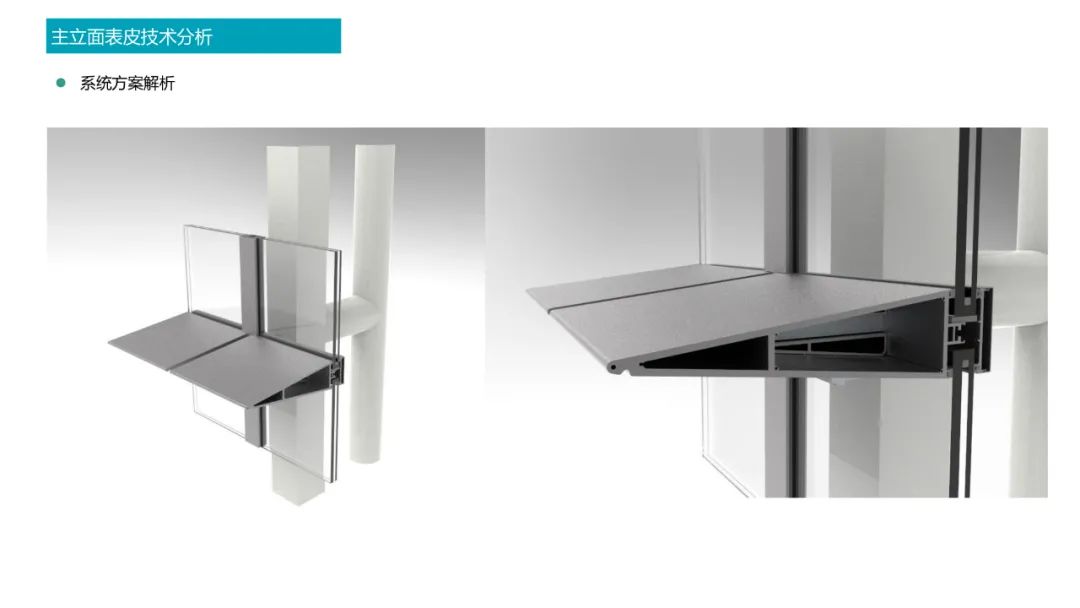

結合造型和遮陽需要，幕墻上設置鋁型材梭形遮陽百葉450mm寬作為水平荷載受力構件，玻璃分格之間藏φ32熱鍍鋅素碳鋼拉桿作垂直荷載受力。鋁型材梭形遮陽百葉450mm寬@1500mm（6063-T6、氟碳噴涂、3涂一烤），跨度6m / 9m；玻璃配置為TP10+1.52PVB+TP10+12A+TP10超白中空夾膠Low-E鋼化玻璃。

鄭州作為國家“一帶一路”建設中的重要節點，是“絲綢之路經濟帶”的主要支點和中歐國際鐵路的物流中心城市，具有重要的戰略作用和節點城市作用，鄭州國際文化交流中心的建成也將為鄭州的城市建設貢獻力量。
