西安國際足球中心

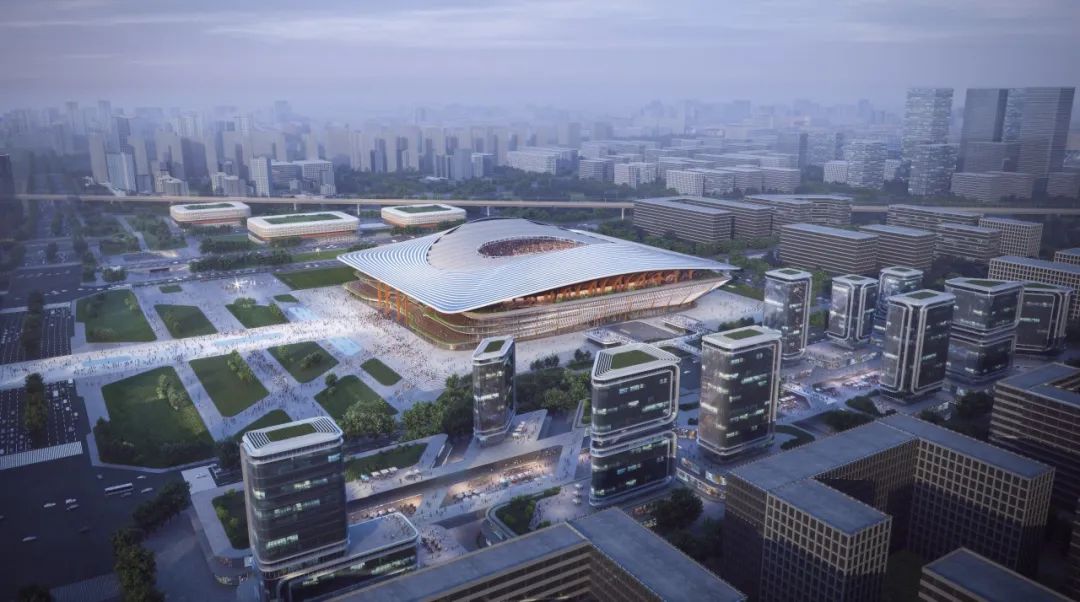

西安國際足球中心即將竣工，是西北地區首座國際專業足球場。這座甲級體育場館按照國際足聯和亞足聯最新標準設計建造，能夠滿足世界頂級足球賽事的需要。

項目由Patrik領銜的英國扎哈·哈迪德建筑事務所聯合高巖領銜的香港iDEA設計聯合體擔任方案設計，設計融入了西安當?shù)亍爸芮貪h”高臺建筑特點，通過大跨度的屋檐和通高的立柱，將西安歷史文化底蘊的內容巧妙的融入設計之中，打造在地性強、底蘊深厚的文化地標。

項目總用地面積280畝，建筑面積25萬平方米，固定座席6萬座，場館總高度63.9米，長299.6米，寬254.5米。

西安國際足球中心的綠色建筑等級為二星，設計理念秉承可持續發展，在全壽命周期內，節約資源、保護環境、為人們提供健康、適用、高效的使用空間，最大限度地實現人與自然和諧共生的高質量建筑。

▲  全球首創雙層索網膜結構大跨屋頂

設計創新性地采用國際首創內開洞雙層正交大跨度索網體系，配合索膜桁架單元設計，形成世界最大的雙層正交內開洞索網天穹。簡潔輕盈的索膜屋面與飄逸動感的立面線條相得益彰，既充分彰顯中國傳統建筑的文化底蘊，又巧妙融入體育建筑時尚動感的現代風格。

▲  超大懸挑空中綠化平臺

建筑二、三、四、五層屋頂花園既相互獨立又協調統一。外圍的景觀綠化帶弱化各層平臺的幕墻邊界，為各層平臺帶來豐富的景觀體驗。

▲平日白光場景照明

▲  比賽場景照明

外立面整體燈光效果，模擬自然界天空和云彩動態變化，夜間形成層次分明的燈光效果。賽時展現精彩的活動色彩。平時實現天空與云彩曼妙的變化，引導開展各類活動，充分展現大眾性和公益性。場地照明燈具在滿足專業足球比賽照明的同時，有效控制各種不良情況，達到高清電視傳播的照明要求。

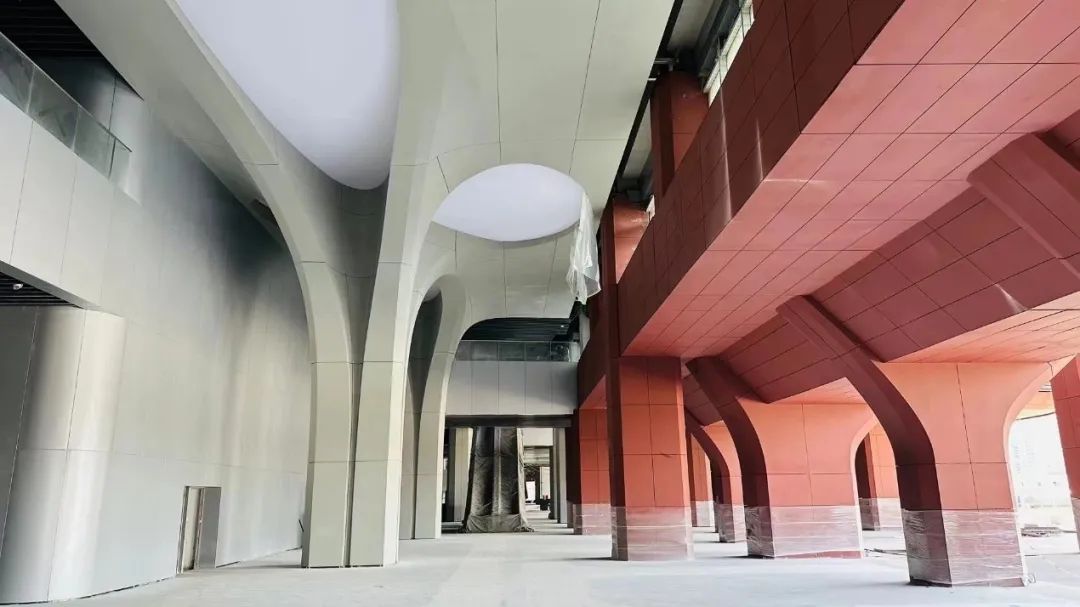

體育場漸進式的曲線延伸勾勒出建筑優美的幾何型態，材料選擇上借鑒了西安的悠久傳統，傳統的兵馬俑和磚塊啟發了選擇赤陶板作為主要立面材料。但是立面空間的面板，對立面陶板材料提出了挑戰。陶土板加工為真空擠壓成型，復雜造型能力較弱，異形板塊需拼接完成。并且陶土板屬于脆性材料，人流量較大區域作為吊頂材料尺寸不宜過大，且需增加安全措施。多方對比后，建議將1~4F柱身和1~4F室外吊頂調整為防陶UHPC板。

▲  1F仿陶UHPC幕墻范圍

▲  2F仿陶UHPC幕墻范圍

▲  3F仿陶UHPC幕墻范圍

▲  4F仿陶UHPC幕墻范圍

UHPC（超高性能混凝土）的韌性、變形性能、抗沖擊性能，協助本項目有更高的造型實現能力，可實現單曲、雙曲，在不影響運輸?shù)跹b的情況下可加工大尺寸板塊。UHPC的板塊分格上，吊頂和端頭線條造型基于原分縫，適當合并部分分格，吊頂剖面方向，端頭線條造型為一塊，后方為一塊，局部過大區域在折線位置分成兩塊。超過5m的位置可增加分縫，但不可居中分，保證分縫的連貫性。

正北側UHPC吊頂背后設置背板，室內看不到的位置不設置背板。

針對大面積UHPC吊頂板安全性進行試驗研究，并在施工過程中進行工廠品質控制，保證上墻面板品質。

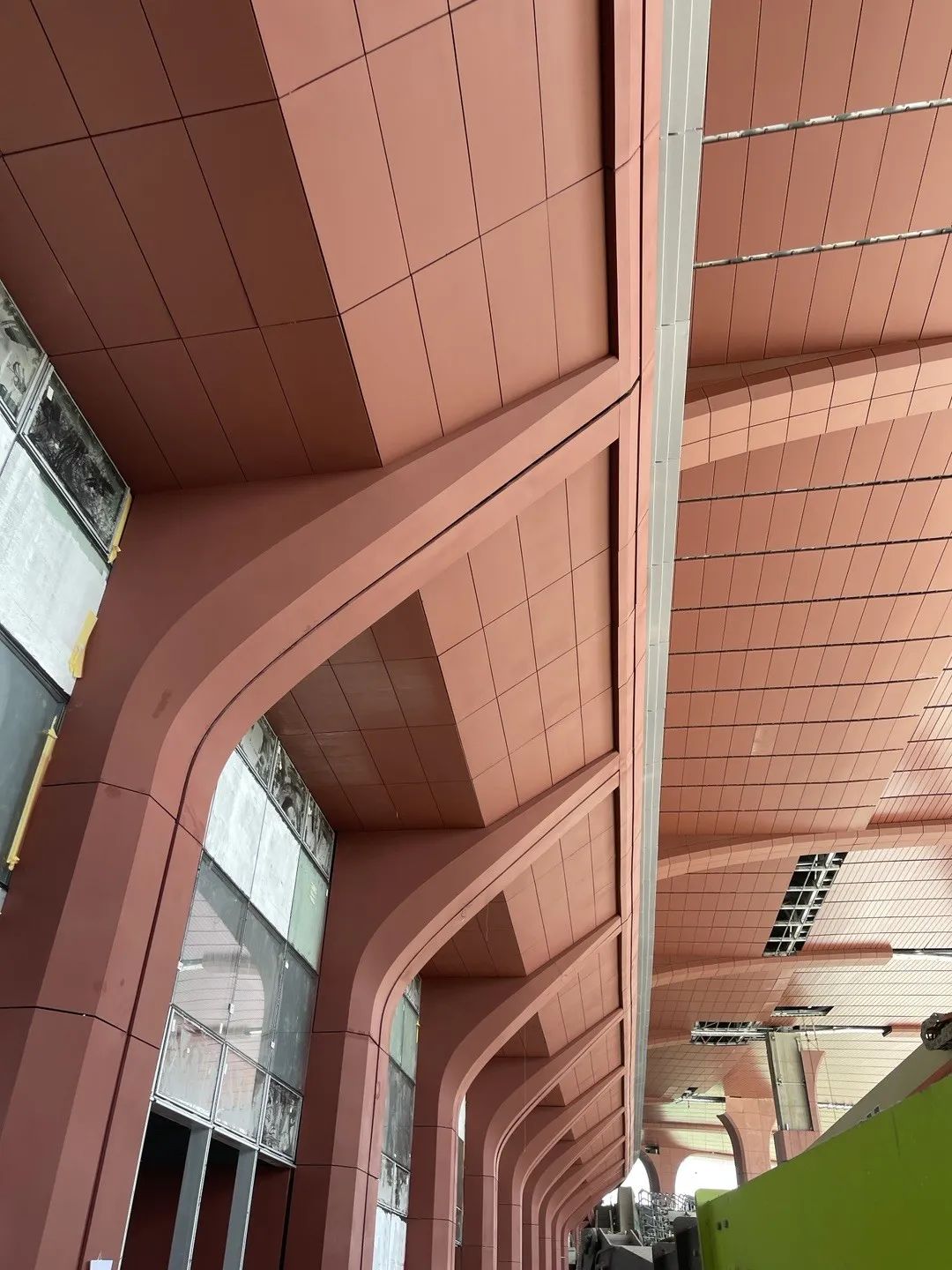

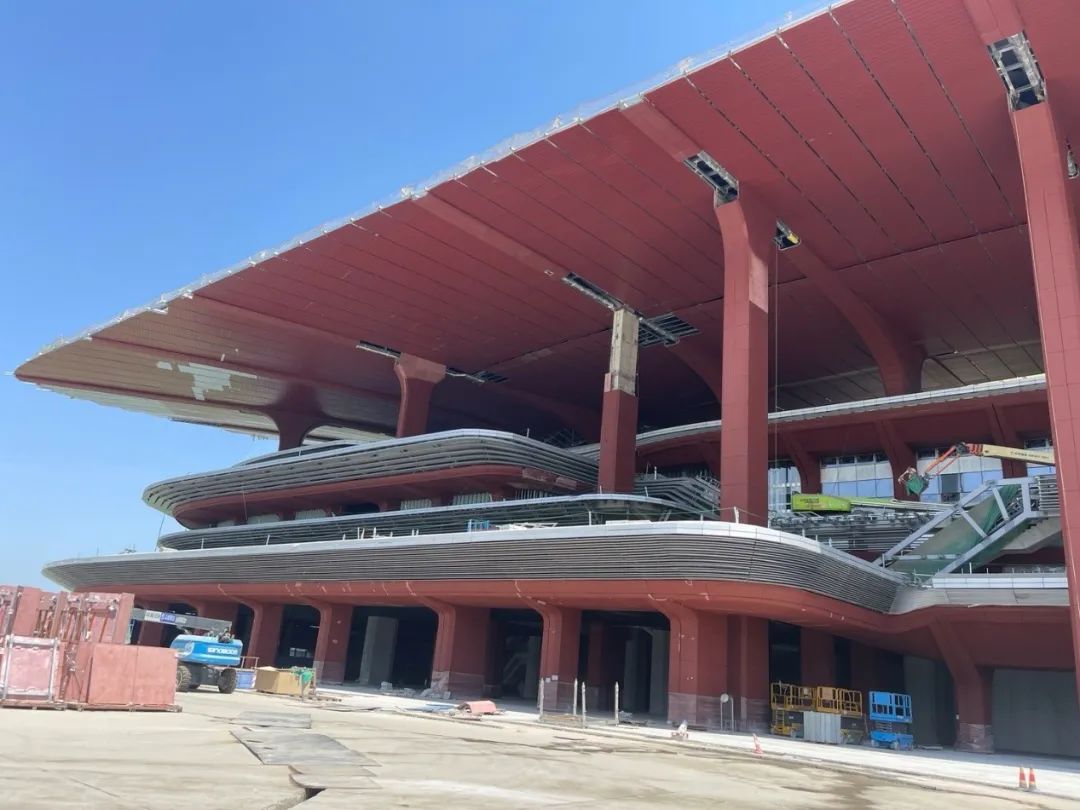

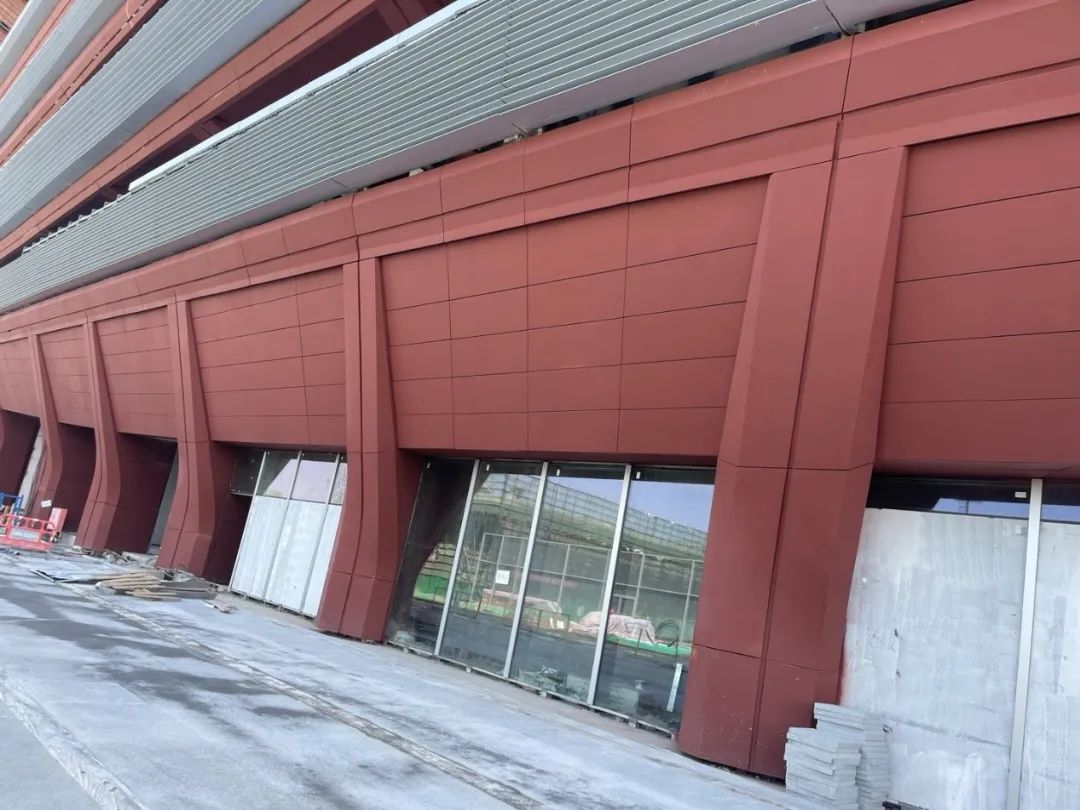

▲  左右滑動查看現場圖

百葉飄帶按照開口角度及板長大小分類，共有36種。

百葉角度總體趨勢為按延伸方向漸變。但相鄰兩個角度的變化為突變，存在高低差；根據溝通結果，在不影響造價且施工方便的情況下，可調整角度順滑過渡。

造型實現上，外立面鋁板百葉飄帶開合角度≥25°，百葉前端為型材，通過球鉸實現角度轉動。后端為鋁單板組框，滿足百葉深度變化調整。角度調整到位后通過鋁合金方管撐桿固定，組成單元。整體百葉單元采用鋁合金掛件與主結構連接。

小角度的里面飄帶，造型實現上采用外立面鋁型材百葉（開合角度＜25°），面板采用開模鋁型材，前端通過球鉸連接實現轉動。開口位置采用螺桿調節角度變化，可實現角度順滑銜接，還原設計理念。

▲  小角度百葉飄帶

▲  左右滑動查看百葉現場安裝進度

▲  金屬屋面造型

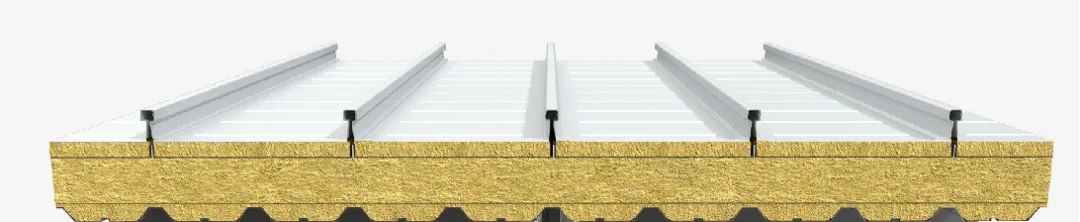

▲  金屬屋面構造拆分

防水措施：為解決屋面的隔熱和隔汽問題，屋面上放置tpo防水卷材。由檁條、鋼板做骨架，在鋼板上設置專用絕緣T型支架（防止“熱橋”），支架頂部伸入兩板邊肋相互咬合的空腔內，后安裝方頭直立鎖邊系統屋面。

屋面系統工藝流程：施工放線→檁托、檁條安裝→0.6mm厚YX35-125-750穿孔壓型底板安裝→無紡布、吸音棉安裝→1.5mm鍍鋅鋼板安裝→TPO防水卷材安裝→“T”碼支架安裝→降噪棉安裝→方頭鋁鎂錳面板的制作安裝→泛水板制作安裝。

▲  金屬屋面系統工藝示意

排水板分段搭接，保證安全可靠，漏水不滴。

▲  排水板分段搭接示意

避水試驗：阻燃防水卷材及固定座安裝完成后，為了檢測安裝固定座時是否破壞阻燃防水卷材層。我們通常采用淋水在防水卷材表面，主要測試兩個地方：一是阻燃防水卷材在安裝工作中有沒有被破壞，另一個是固定座安裝螺釘穿透阻燃防水卷材及底板結構層，有沒有滲水現象出現。

▲  避水試驗

裝飾面層采用壓塊副框式鋁板幕墻，外裝飾面板為一個個模塊單元，角度為變值，裝飾面板與屋面板肋相交處設置壓塊，壓塊為不等距布置，平整度好浮動連接，溫度影響小。

屋面裝飾板由一個個模塊單元在工廠加工組合而成，運到現場直接裝配，從而保證了施工進度和質量。

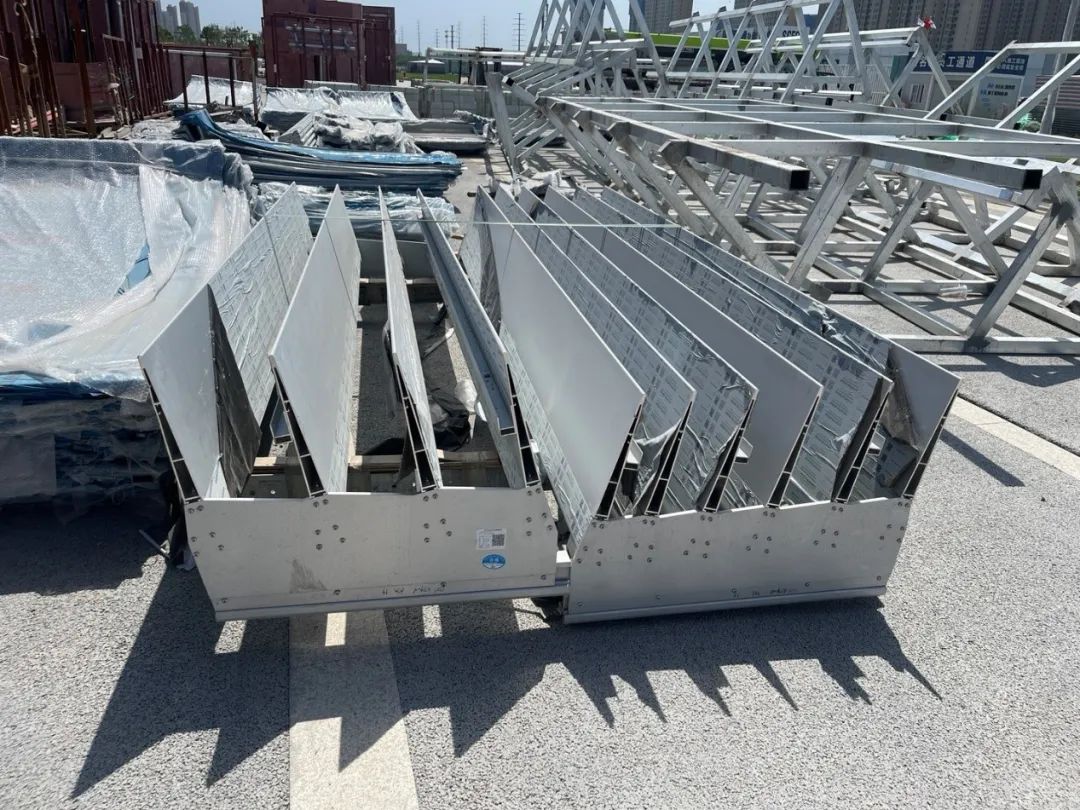

▲  裝飾板模塊單元

裝飾板單元由型材組成框架，保證模塊有足夠的強度。

▲  裝飾板單元框架示意

針對不同跨度大小的裝飾板分別進行龍骨結構的計算，并進行優化。

▲  不同跨度龍骨示意

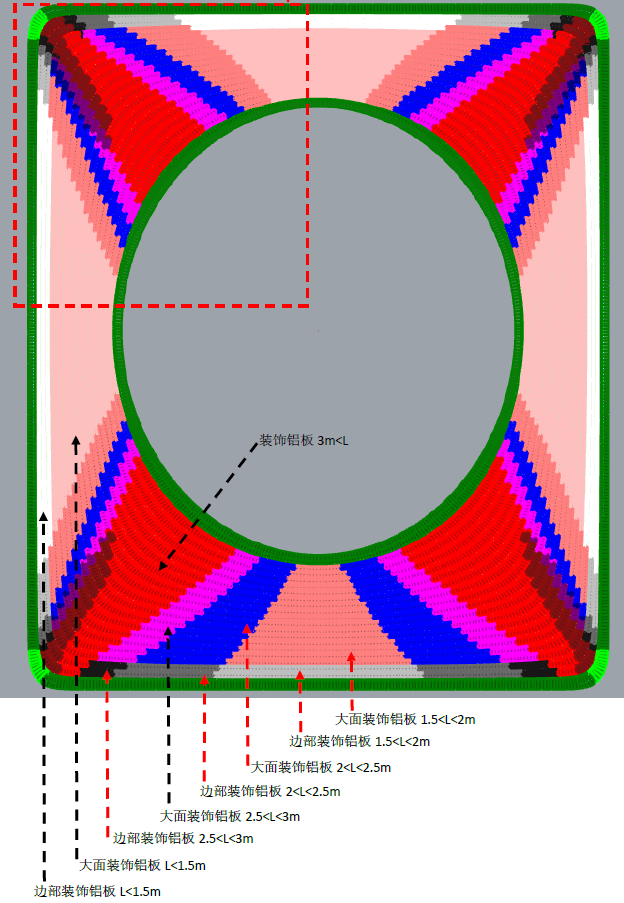

屋面裝飾板板塊劃分

裝飾面板與屋面板夾角

L<1.5m板塊最大夾角為90-79=11度，1.5<l<2m< span="">最大夾角為90-74=16度，2<l<2.5m< span="">最大夾角為90-68.5=21.5度，2.5<l<3m< span="">最大夾角為90-63=27度。

通過可變角度屋面裝飾鋁板幕墻系統適應不同的角度。

▲  裝飾鋁板單元節點剖面

▲  裝飾鋁板頂端方向鉸接節點

▲  裝飾鋁板短邊方向鉸接節點

▲  軸測圖

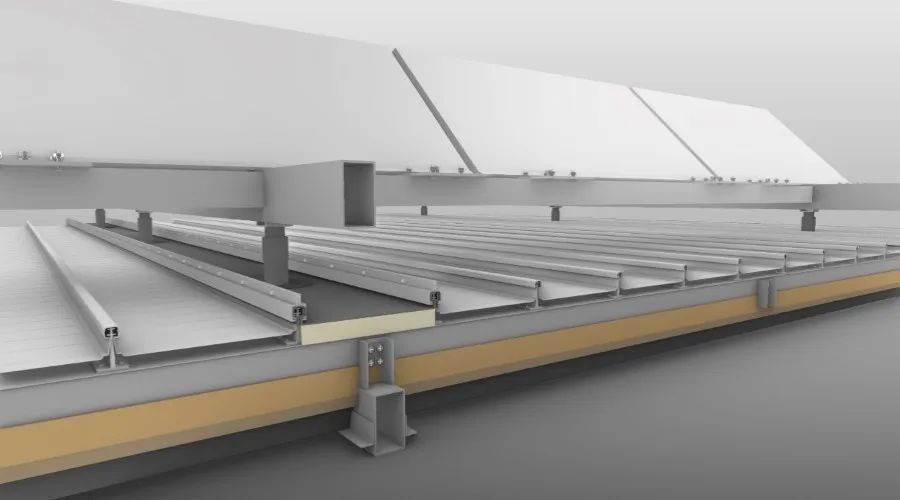

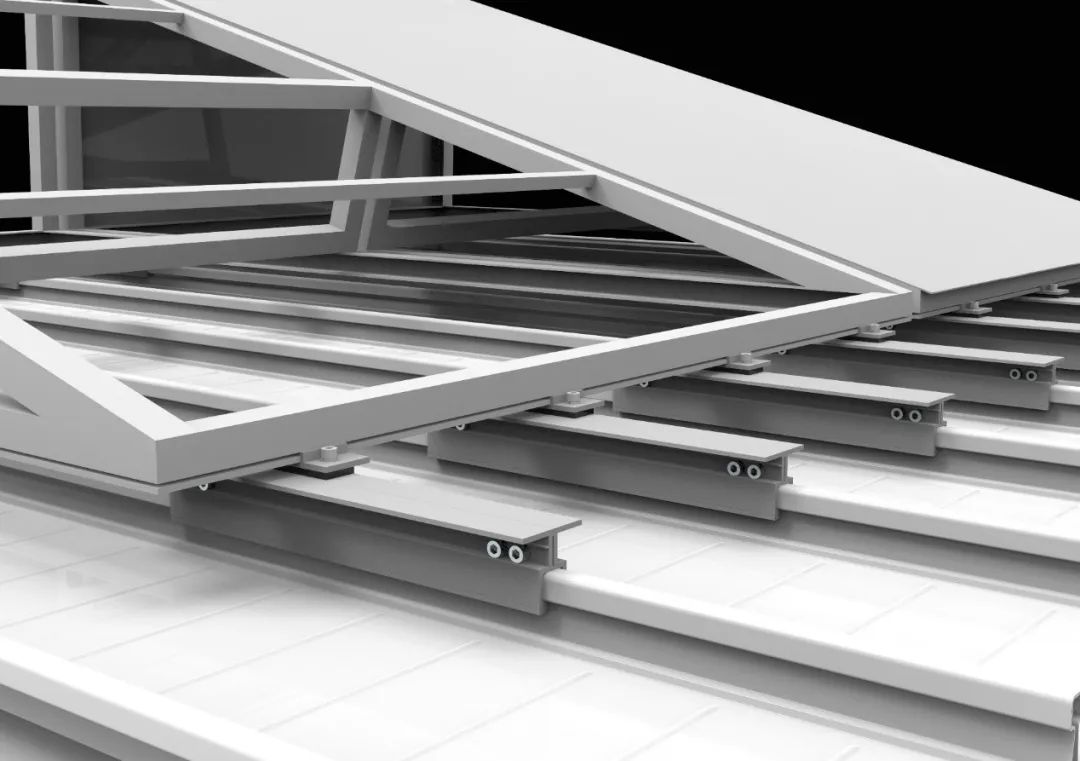

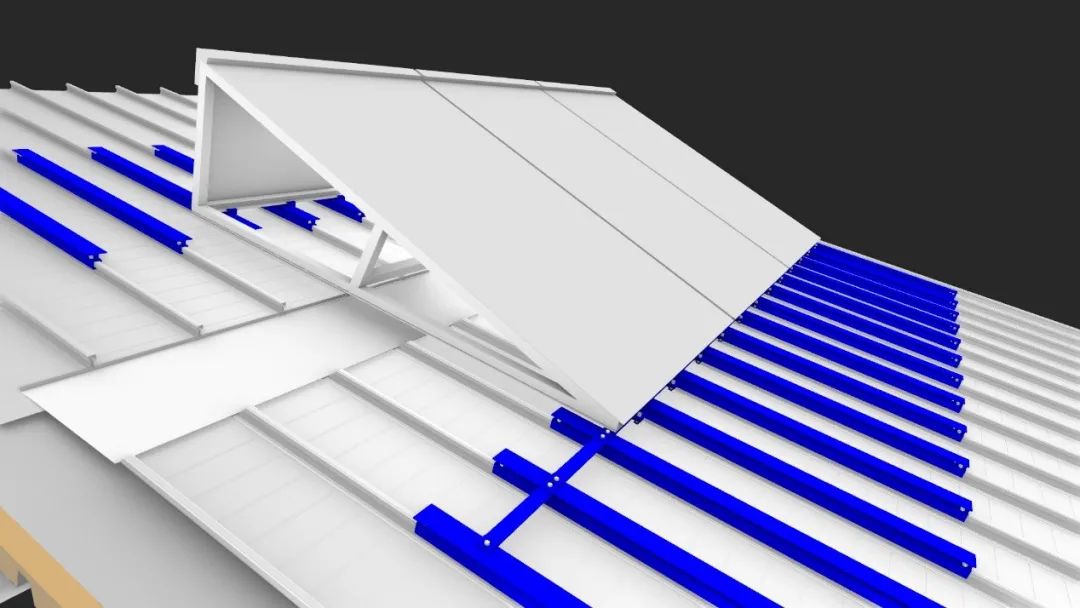

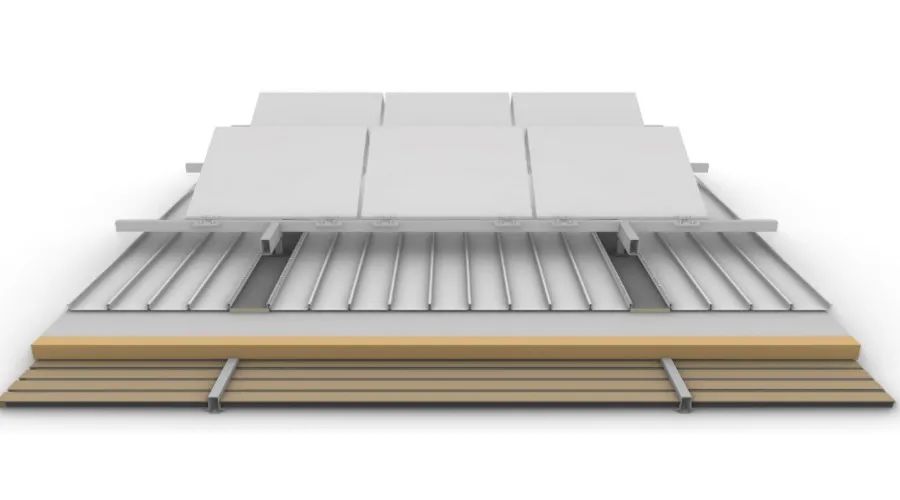

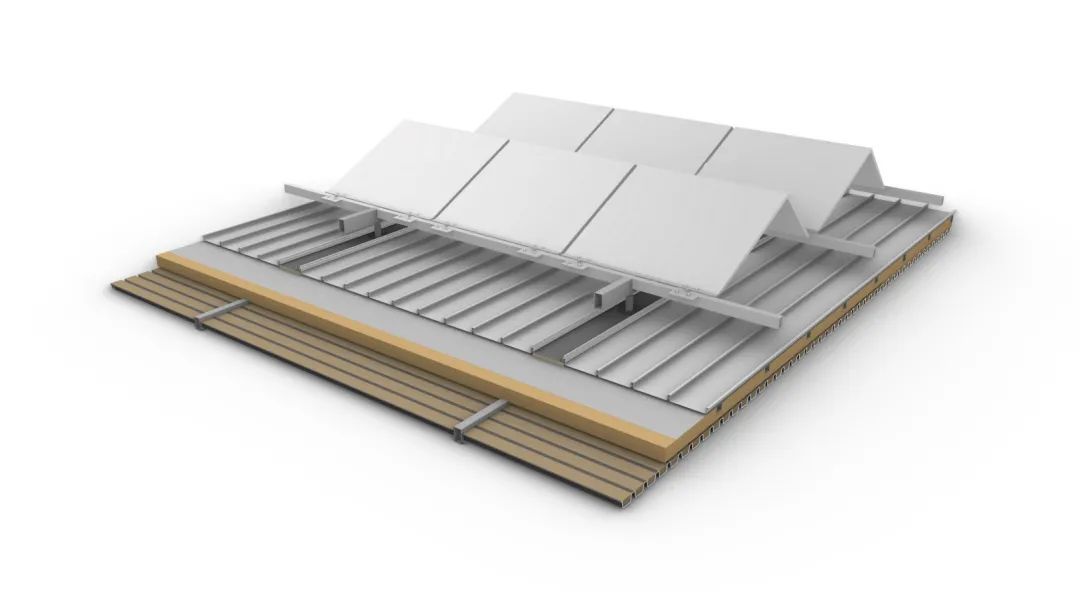

▲  左右滑動查看屋面構造三維示意

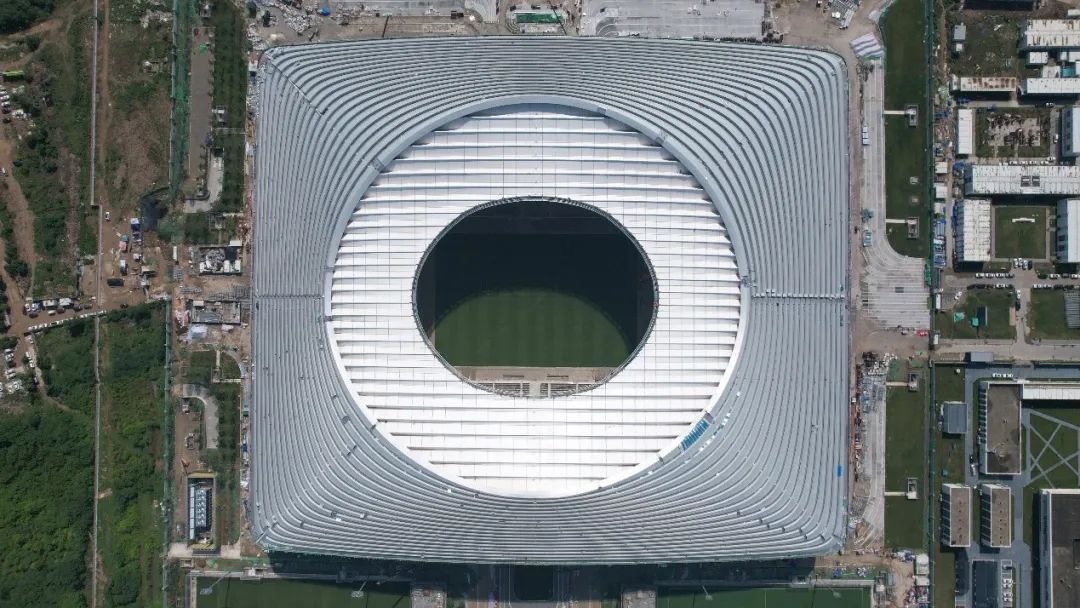

▲  左右滑動查看屋面目前安裝實景

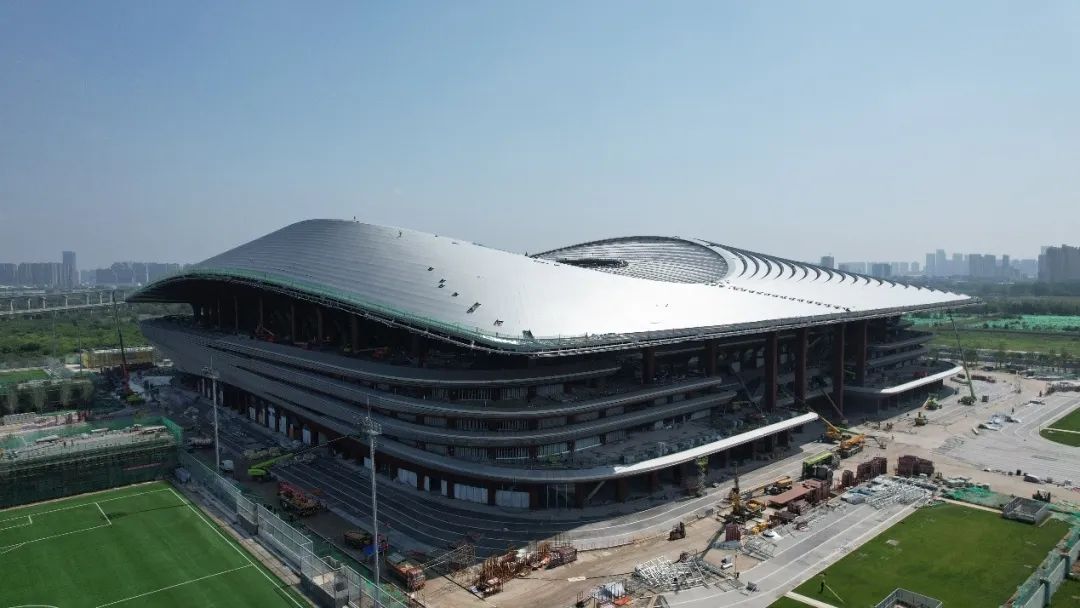

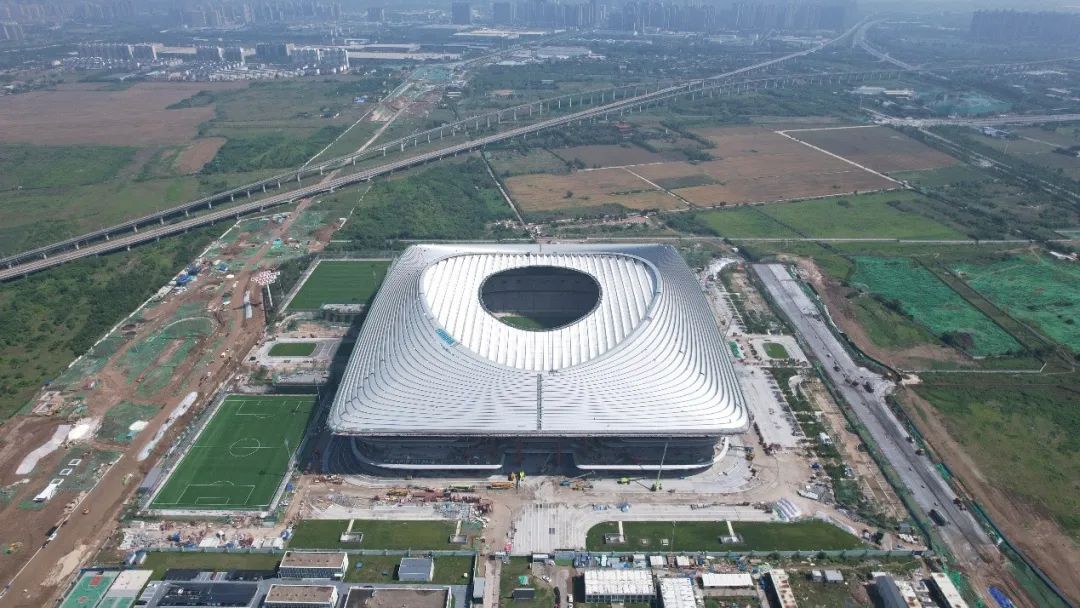

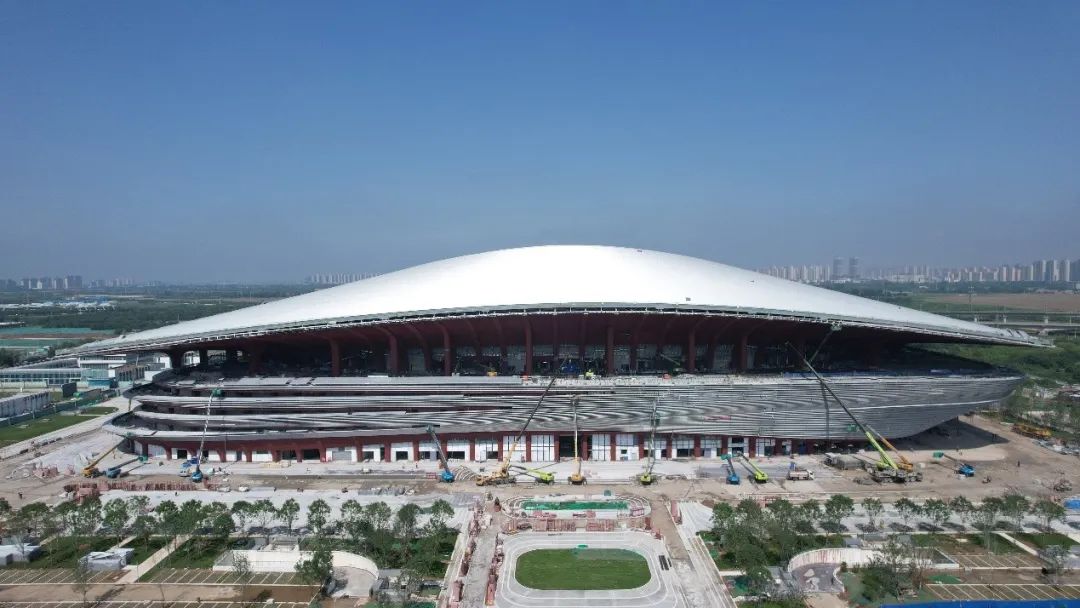

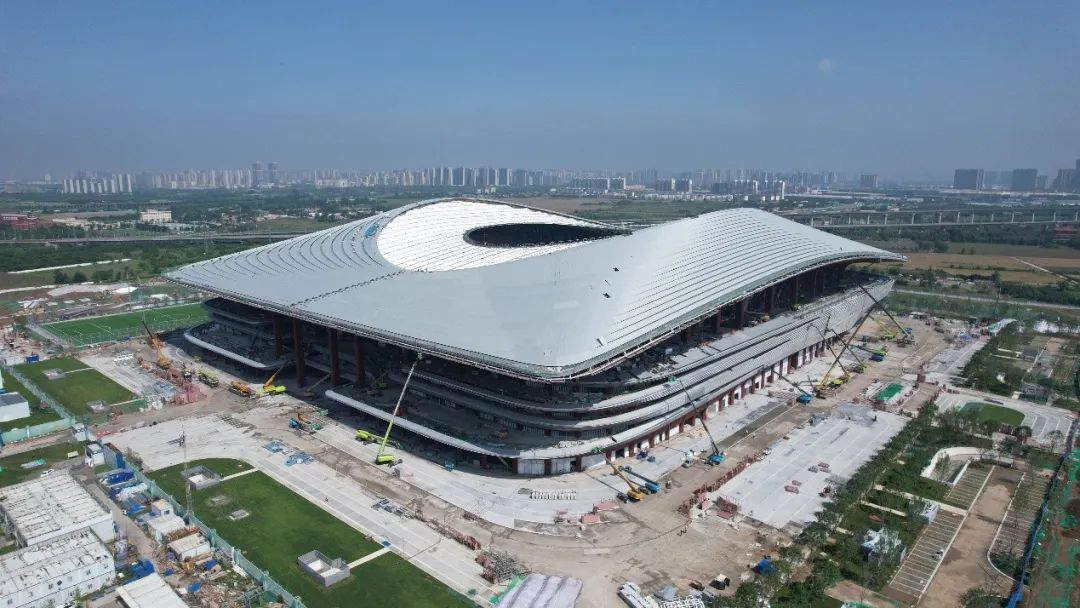

▲  項目整體實景圖

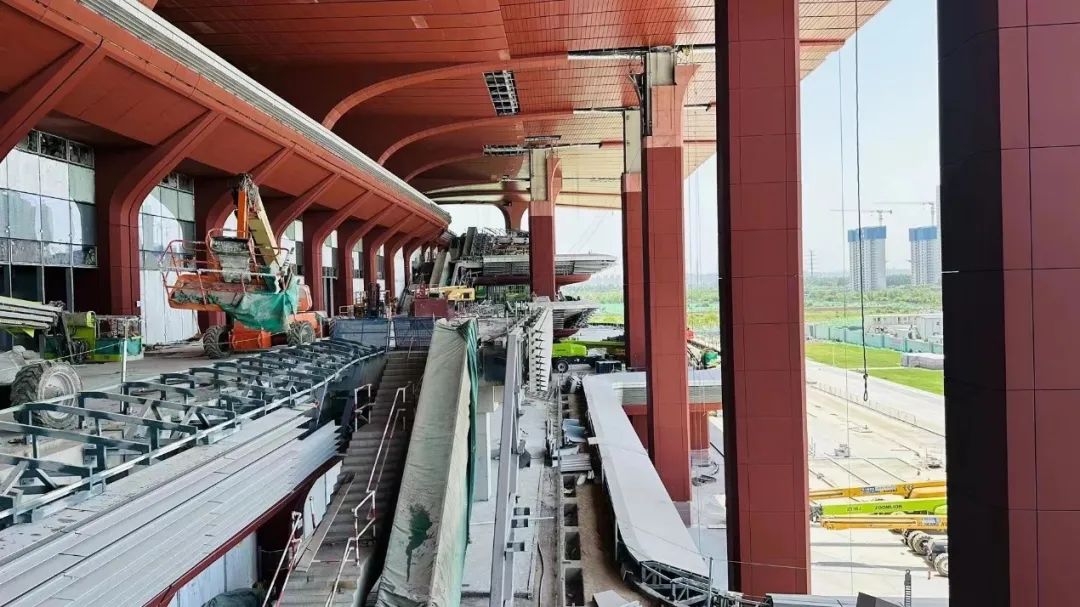

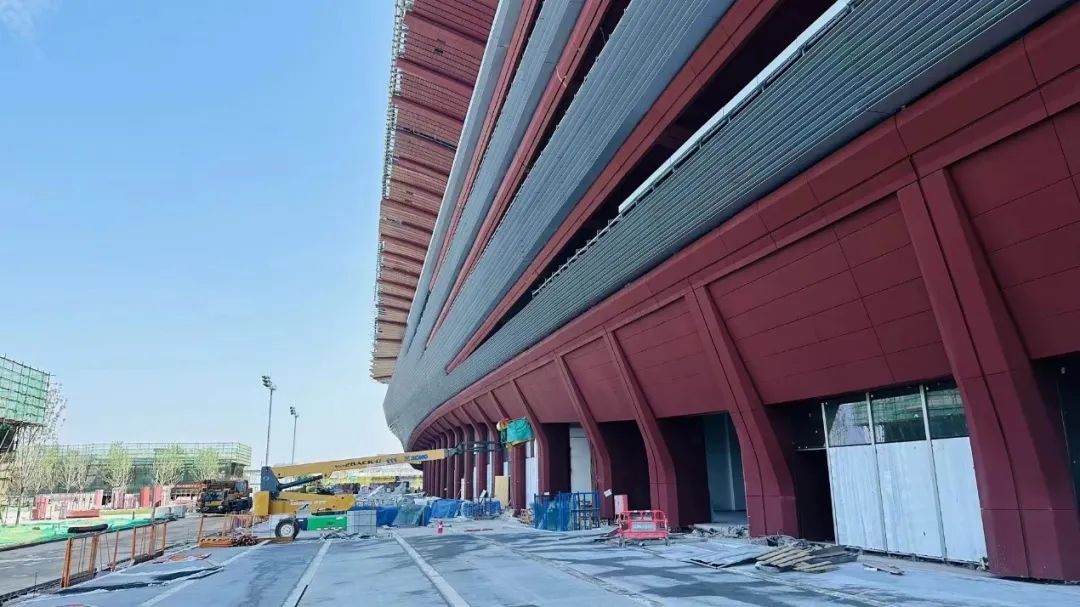

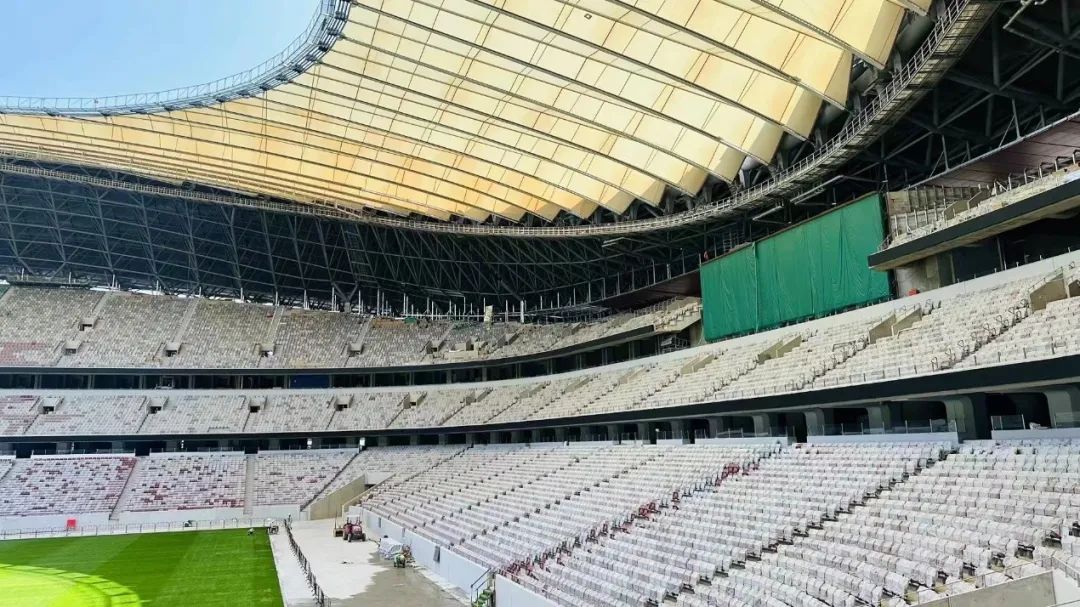

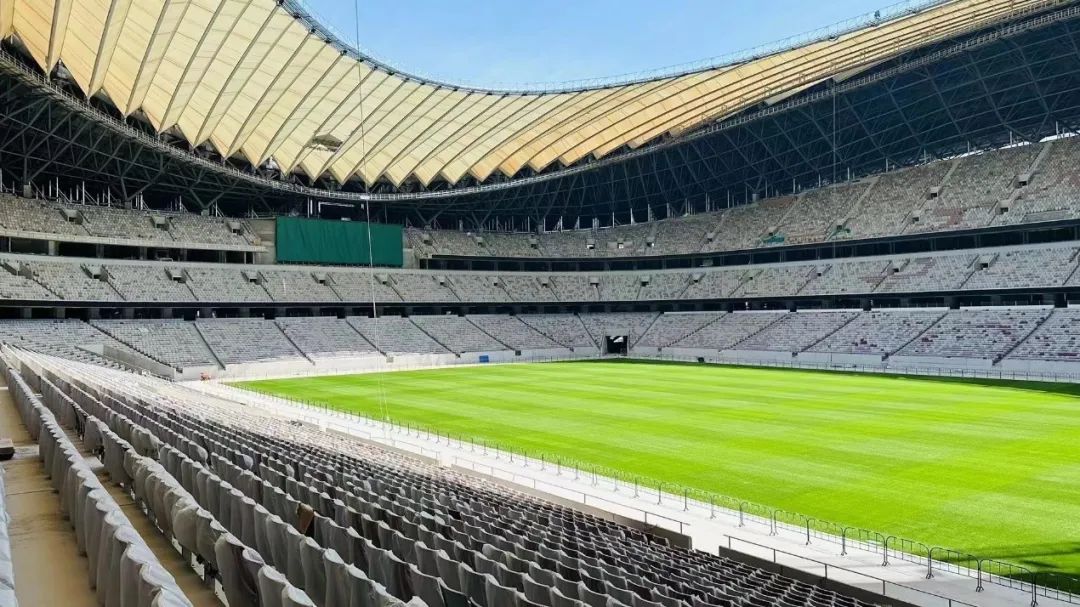

▲  左右滑動查看更多項目實景圖

目前項目進展視頻：

▲  西足現場最新進展
