杭州國際博覽中心

杭州國際博覽中心是弗思特歷年來服務的諸多已落地優秀會展建筑中，規模最大，影響力最大，功能最復雜，文化訴求最清晰的項目。是弗思特設計歷程中，開創學習，厚積薄發的項目之一。

自2012年起，弗思特與中建八局建立合作，負責為杭州國際博覽中心提供外立面幕墻設計、招投標支持、施工質量與進度管理等全過程的咨詢服務。弗思特有幸參與到此項目的建設中，見證了這所恢宏主場館的崛起，我們感到無比自豪。

場館設計兼具江南意蘊與現代簡約，一條涌動的線條東西向包裹著建筑，遠遠望去，宛如一條飄帶在城市上空搖曳生姿。營造建筑氛圍的同時，也提供了一個良好的庇護條件，形成了一個天然的遮陽屏障。

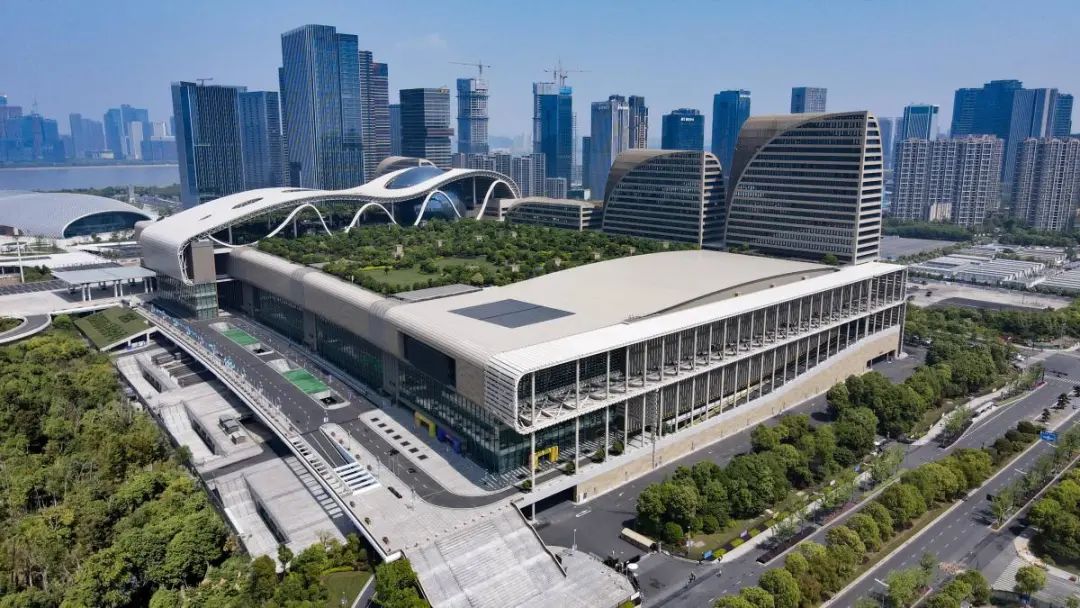

▲  『城市客廳』室外全景

其中直徑為60米的球形『城市客廳』，在G20峰會中用于元首的午宴廳讓人印象深刻?；趾敫叽蟮膱A形空間，大面積的玻璃采光，穹頂正中為星空景象；中環為自然天光照亮室內空間，外環為五圈閉合疊加的水墨山水長卷，使領導人用餐時仿佛置身于大自然之中。

▲  『城市客廳』室內側

從室外側可以看到『城市客廳』頂部有一圈白色的區域，其室內空間暗藏玄機。通過LED屏體和設計，結合內裝吊頂，為室內空間打造別具一格的視覺體驗，同時因其為實體遮蓋，為球體頂部提供了另一個遮陽條件。

而在『城市客廳』底部區域，亦考慮到整體建筑遮陽性能，在玻璃內側設置了直徑35mm的鋁合金圓管，作為室內遮陽構件，同時豐富建筑層次。球體玻璃為中空LOW-E玻璃，玻璃自身具有一定的遮陽性能，加上底部遮陽格柵、頂部室內實體吊頂以及外部飄帶遮陽，完美實現建筑功能與效果的結合。

▲  『城市客廳』室外側

項目外墻立面材料的選擇與應用極富特色，外墻飾面材料包括中空Low-E玻璃、雙層中空Low-E玻璃幕墻、陶土板和陶土百葉、不同造型的曲線金屬鋁單板和屋面防水的鋁鎂金屬板、線條流暢的波紋板等。

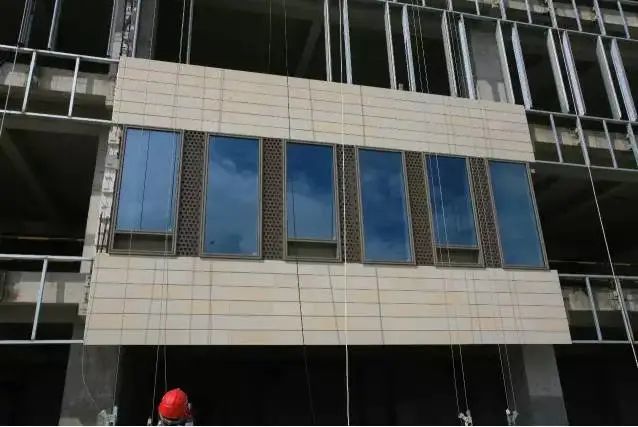

▲ 外立面實景

眾多現代建筑材料的應用，在質感設計上體現現代建筑的平整、精致、線條流暢，高透型及遮陽型中空Low-E玻璃的采用，既符合節能環保的綠色建筑設計理念，又提升了建筑品質。

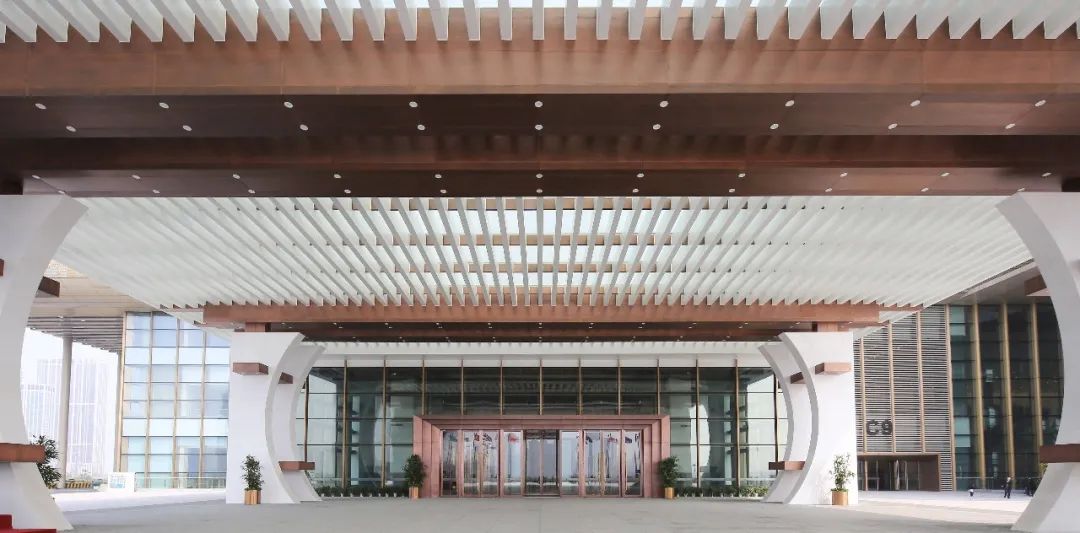

▲  外立面實景

此外，工程大量采用『外遮陽系統』，選用各類材料進行遮陽設計。

在裙房28米以下向陽側，采用雙層玻璃幕墻，外層防風雨和保溫隔熱、隔音，內層進一步強化保溫隔熱功能；

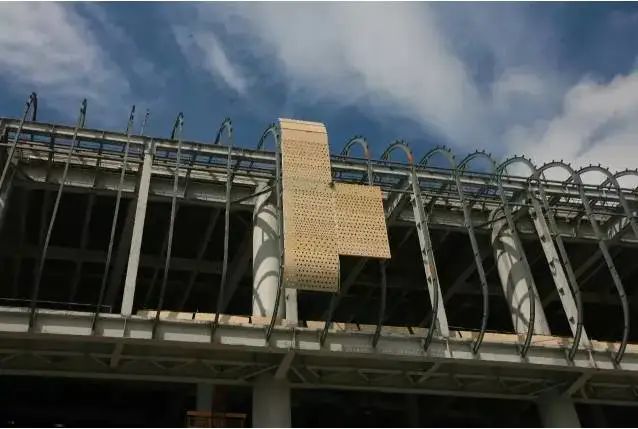

在南立面30米至41米玻璃幕墻之間設置穿孔鋁板遮陽系統。

在西立面玻璃幕墻外側設置了疏密不同的鋁合金百葉遮陽系統。

在城市客廳上空設置了曲線型鋁單板遮陽系統，極大地降低了建筑能耗。

在會展中心東西車道設置遮陽卷棚。

以『城市客廳』超大規格球形幕墻為例，單層球面網殼結構，球形幕墻面積6436m2，因?yàn)樵煨吞厥?，質量要求高，施工難度大，因此從設計到施工，弗思特與各合作單位經過一輪輪的幕墻系統選型，方案論證，最終高質量地完成了這個由近1200塊三角形玻璃組合而成的球體。

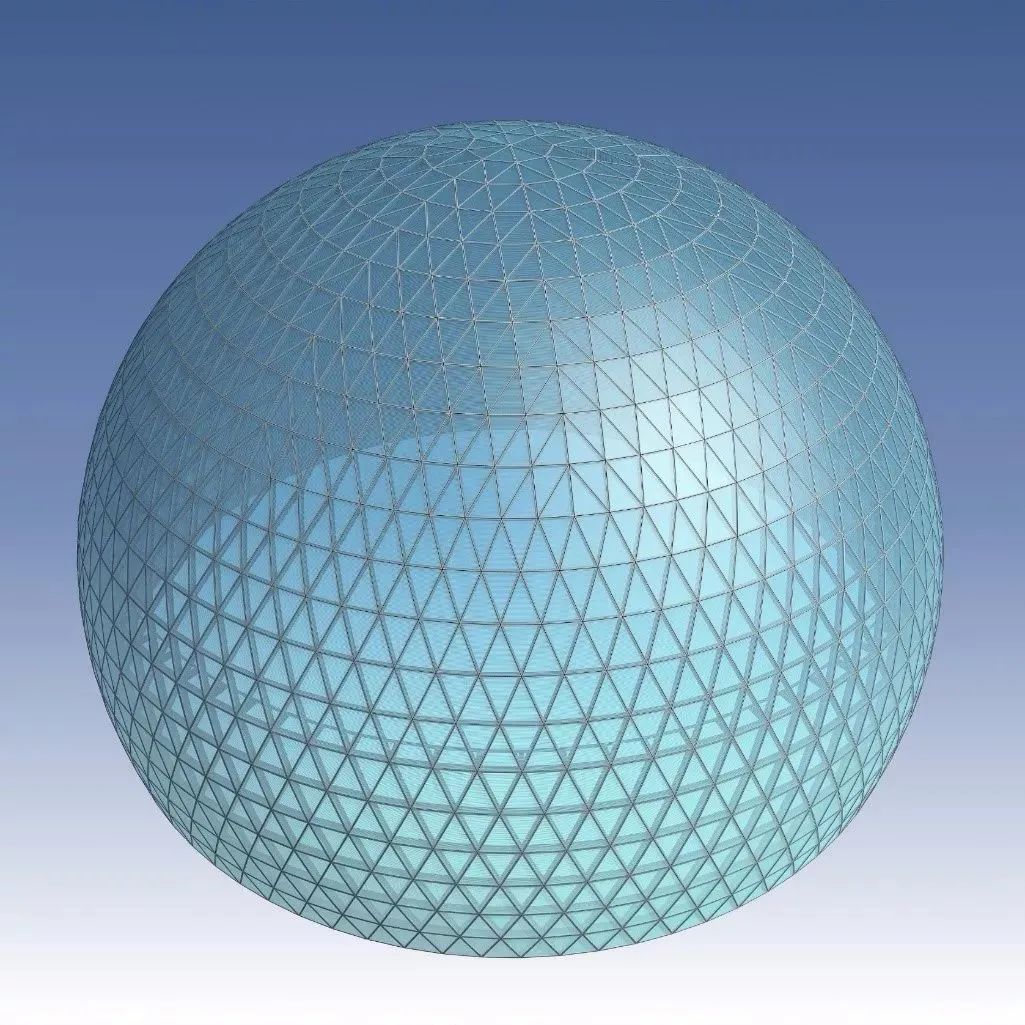

▲  三維模擬圖

球形幕墻位于會展屋頂45.8米標高以上，鋁板飄帶下部，直徑達到60米，球頂標高86米，近1200塊三角玻璃組成，三角玻璃分格約1.8~2.4米寬，2.6米高的三角形玻璃板塊。從設計構造到施工工法，我們進行了一系列的特殊工藝研究。

在系統選型階段，初步方案擬采用單元體系統設計，經對比單元式與構件式采光頂系統在此處的適用性，單元體利用等壓原理，當單元體腔的氣壓與室外氣壓相等時，腔內的水能及時排出單元體，但是考慮到板塊的拼接縫有很多是豎直朝上的，無法將水在重力作用下分層排出玻璃表面，有極大的漏水隱患，且不易收集冷凝水。因此最終決定采用構件式采光頂系統。

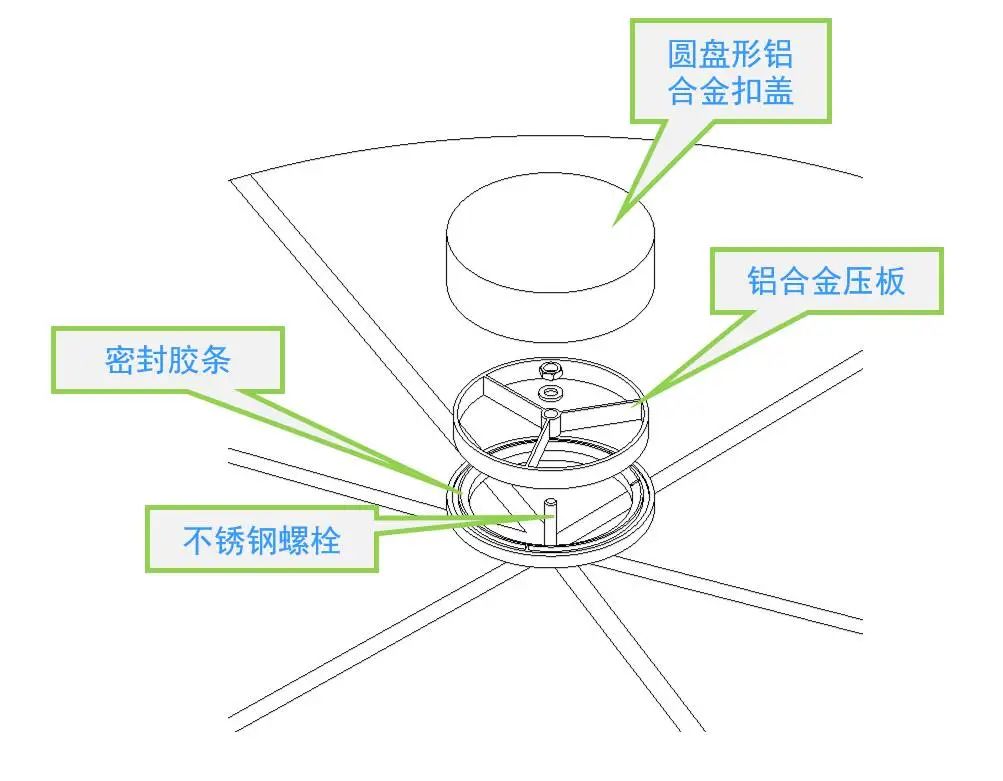

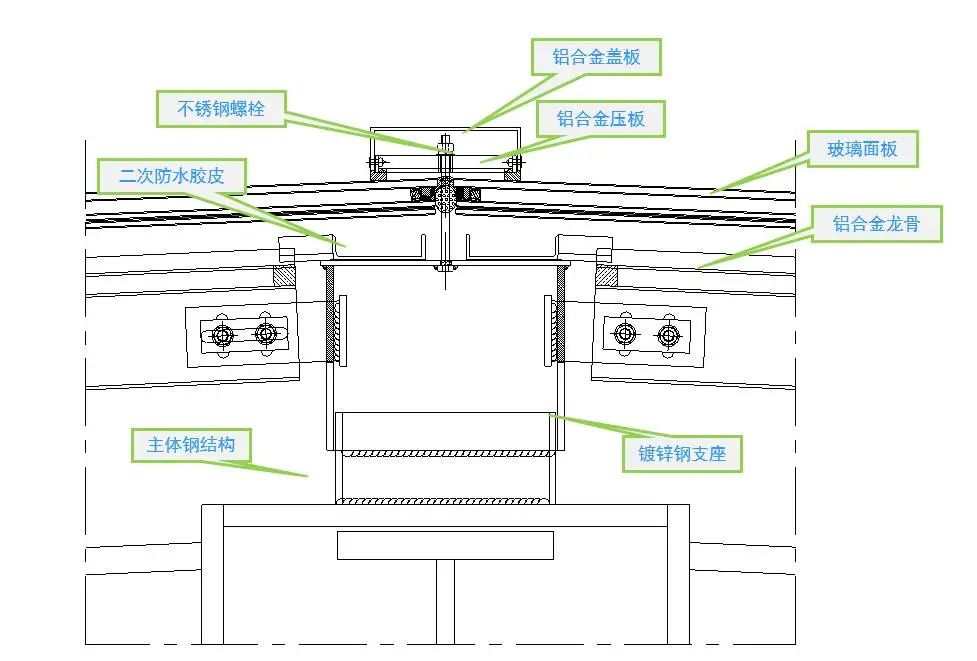

▲  節點做法示意

現場安裝工序采用從里往外、從上往下推進的施工順序，經過測量放線、結構檢查、連接件安裝、轉接件安裝、鋁合金龍骨安裝、玻璃面板安裝、注膠、收口等全過程的監督，科學組織，精心施工，保證了施工質量，運用特殊的球面材料運輸裝置，每安裝兩塊玻璃，安裝一次壓板，安裝后的玻璃保持平整、協調，在工期、成本方面起到了立竿見影的效果。

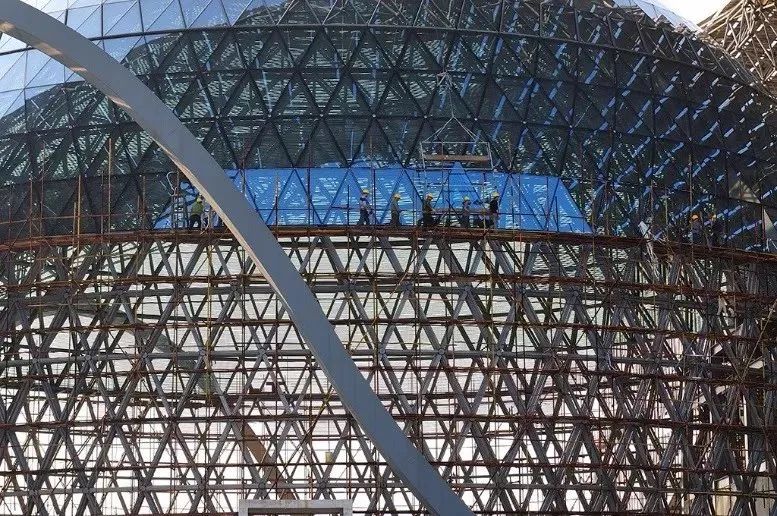

現場超大規格球形玻璃幕墻采用曲面貼合吊裝施工工法，有效提高了項目城市客廳球形玻璃幕墻的安裝工效，降低了玻璃安裝過程中的損壞率。

▲  曲面貼合吊裝施工工法

為配合現場質量控制，弗思特專門派駐項目小組駐場服務，全程參與了杭博外幕墻工程項目中的現場施工技術、質量、進度管理工作。在施工過程中，質量管理是重中之重，能及時的發現并提出問題、給出風險提示、提出合理化的解決建議是我們的職責所在。

項目施工前期，為了更好管控項目質量，滿足業主的需求，我們的顧問工程師較早地介入項目，從原材料進場開始到安裝過程，全方位開展幕墻管理相關工作。另外結合現場實際情況，協調與幕墻相關單位存在交叉配合施工的工作，通過召開專題會有效推進項目進程，加強協作，在保證項目質量的前提下，全方位協助業主，確保項目快速落地。

在施工過程中，我們指導幕墻單位對材料選擇、資料準備、報驗送檢等各項事宜進行監控和執行，按時編寫項目周報和質量巡查報告，及時發現并解決施工過程中遇到的實際問題，為項目質量保駕護航。

從進場開始至工程完工，我們共發文300余份，包括質量周巡查報告、專項巡查報告、質量月報告等等，涵蓋了幕墻從預埋件的埋設到面板完成所有項目情況的匯報分析，這對于項目的質量控制起到了很大的幫助作用。

▲  部分聯系單截圖

項目設計及施工階段，選用高透型及遮陽型中空Low-E玻璃的采用，既符合節能環保的綠色建筑設計理念，又提升了建筑品質。同時，在無柱大廳屋面位置，安裝單晶硅光伏玻璃，總發電量137KW，使用壽命25年以上，對展廳能源系統形成補充。

交付使用后，會展運維公司持續推進低碳環保理念。此前，這里會展集聚，年度產生各類垃圾4000噸。為了推動“垃圾源頭減量”，博覽中心引進了垃圾分類智能化系統，對場館、酒店區域產生的垃圾量實時統計分析。

杭州亞運會倒計時60天，“無廢亞運”主題活動在杭州市國際博覽中心舉行。據悉，杭州亞運會將打造成為全球首個大型“無廢”賽事，活動中還發布了首個“無廢賽事”實施指南。

而走進杭州國博壁球館，是由杭州國際博覽中心原4D展廳臨時改建的場館，最大限度使用了國博原有的設施設備和機房。裝修選材上，合成的可回收材料，最大程度替代了天然大理石、木材等的使用，更加綠色、環保。等到亞運會比賽結束，場館將在最快時間內拆除，恢復原有展廳功能。

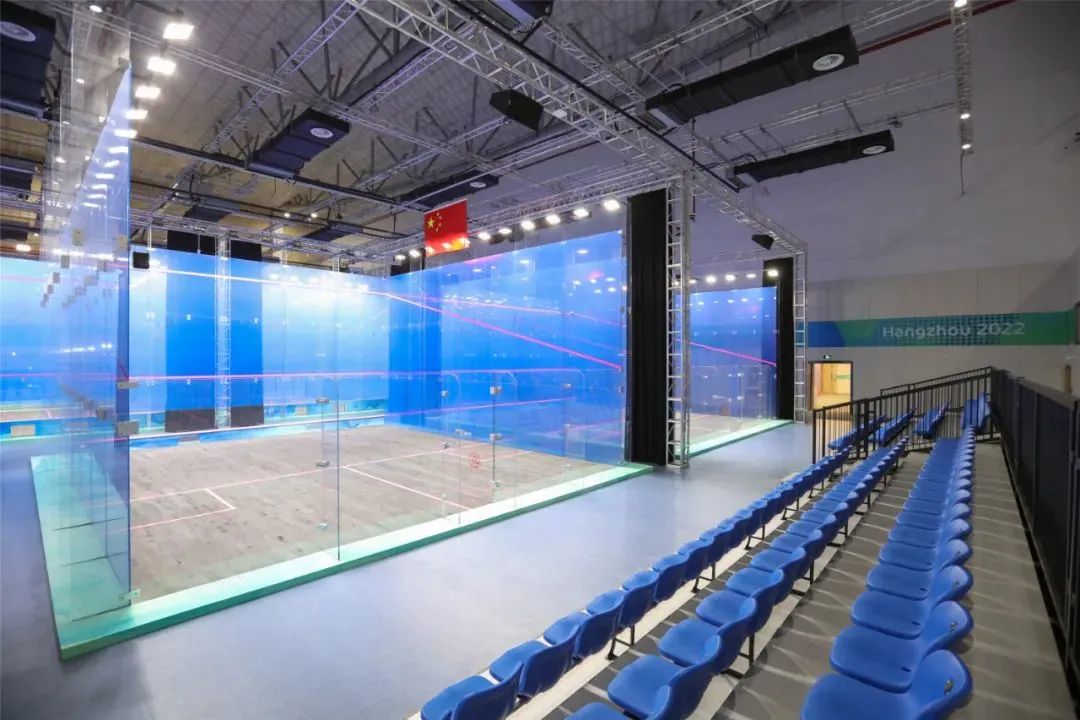

▲  杭州國博壁球館

2016年9月4-5日，位于錢塘江南岸的杭州國際博覽中心作為G20杭州峰會的主會場亮相，以恢弘敦厚、沉穩大氣與清雅溫潤、俊逸通透相結合的優質形象，在各國元首和國際媒體面前充分展現了中華文明的多重印象、地方神韻和從容氣度。

2023年9月23日，第19屆亞運會即將將在浙江杭州拉開大幕，杭州國際博覽中心，又將承載著杭州亞運會主媒體中心、壁球項目比賽及訓練場館，以及亞運會官方接待酒店的功能。

回想起來，項目團隊每一位成員滿腔熱血參與其中，為解決項目中幾大難點的設計定稿通宵達旦的景象依然歷歷在目。值此杭州亞運會開幕之際，僅以此文獻給此經典不過時的項目，預祝杭州第19屆亞運會取得圓滿成功！
