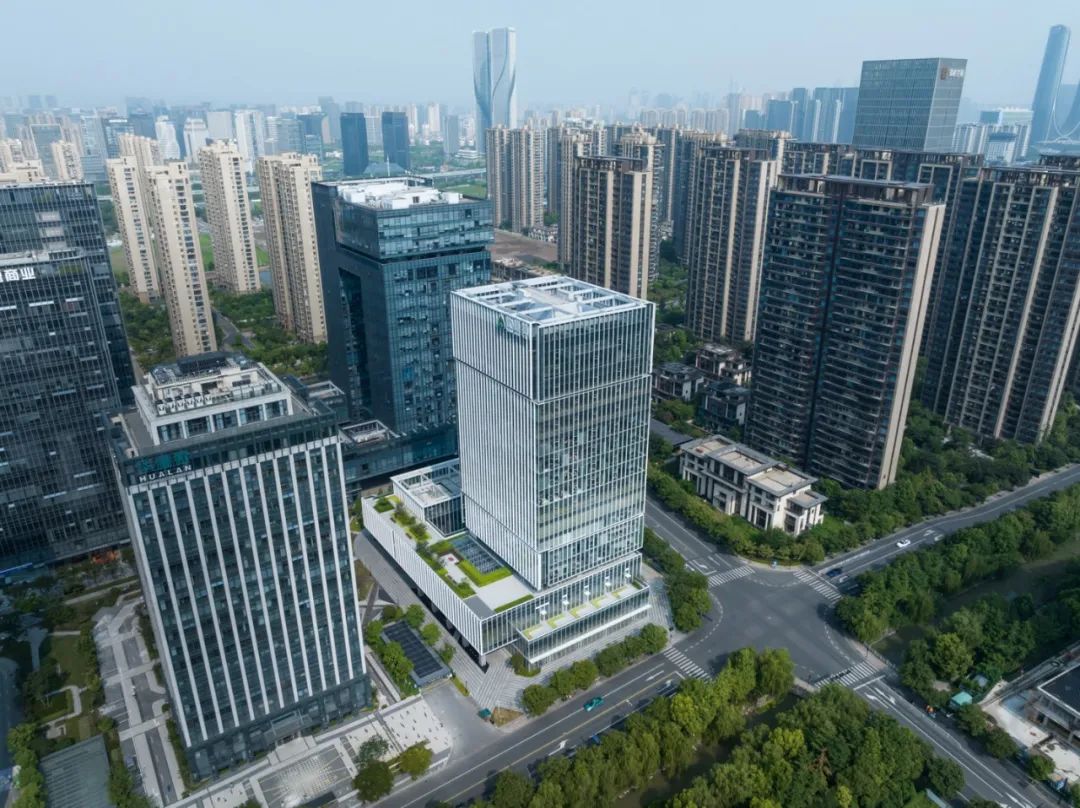

杭州優捷特環保中心位于蕭山區，坐落于商業圈關鍵位置，地理位置優越交通便利，寫字樓周圍涵蓋了金融企業、高檔餐廳、娛樂等健全基礎設施。該項目是典型的現代風格裝修，處處彰顯著簡潔時尚的經典商務品質。

為滿足立面效果要求，確保其成果質量，在外立面設計中需要更專注生產效率的提升及成本控制，以下內容將從玻璃懸挑飛翼、窗墻系統、屋面防水做法等方面來介紹外立面設計中的創新應用亮點。

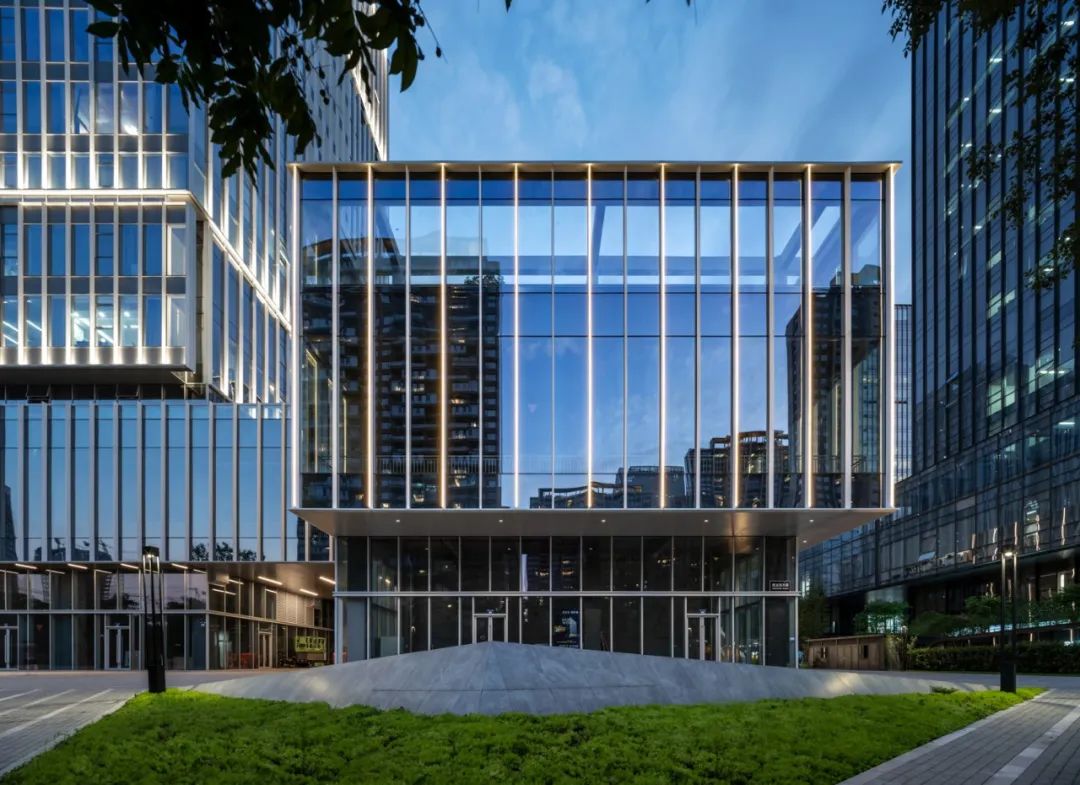

四周玻璃飛翼為本項目的一大亮點，在結構條件不佳的情況下實現玻璃飛翼懸挑的效果，不僅要達到建筑立面效果，還要滿足結構受力需求。受力在內測的鋼立柱上面，采用了3根較大鋼柱、鋼梁達到外側飛翼懸挑的效果。

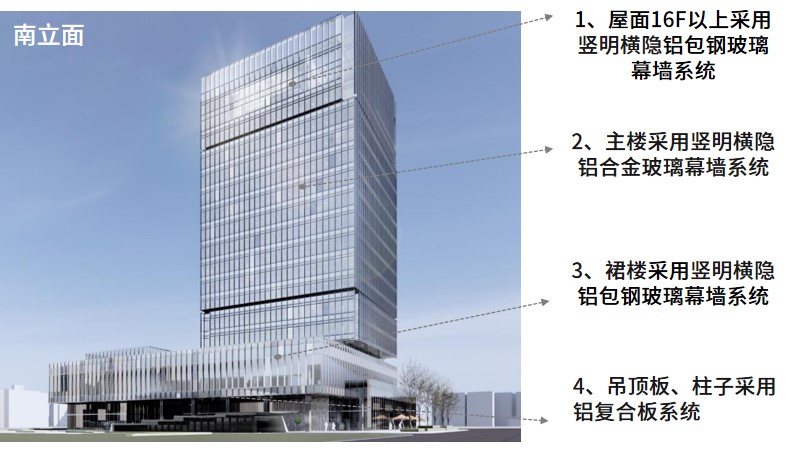

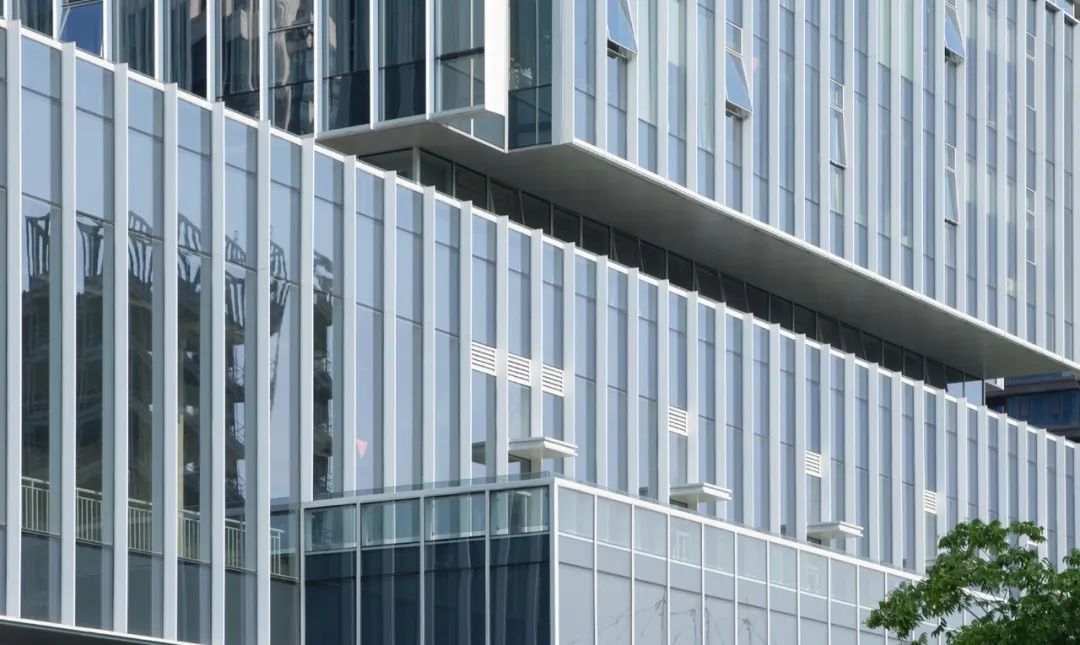

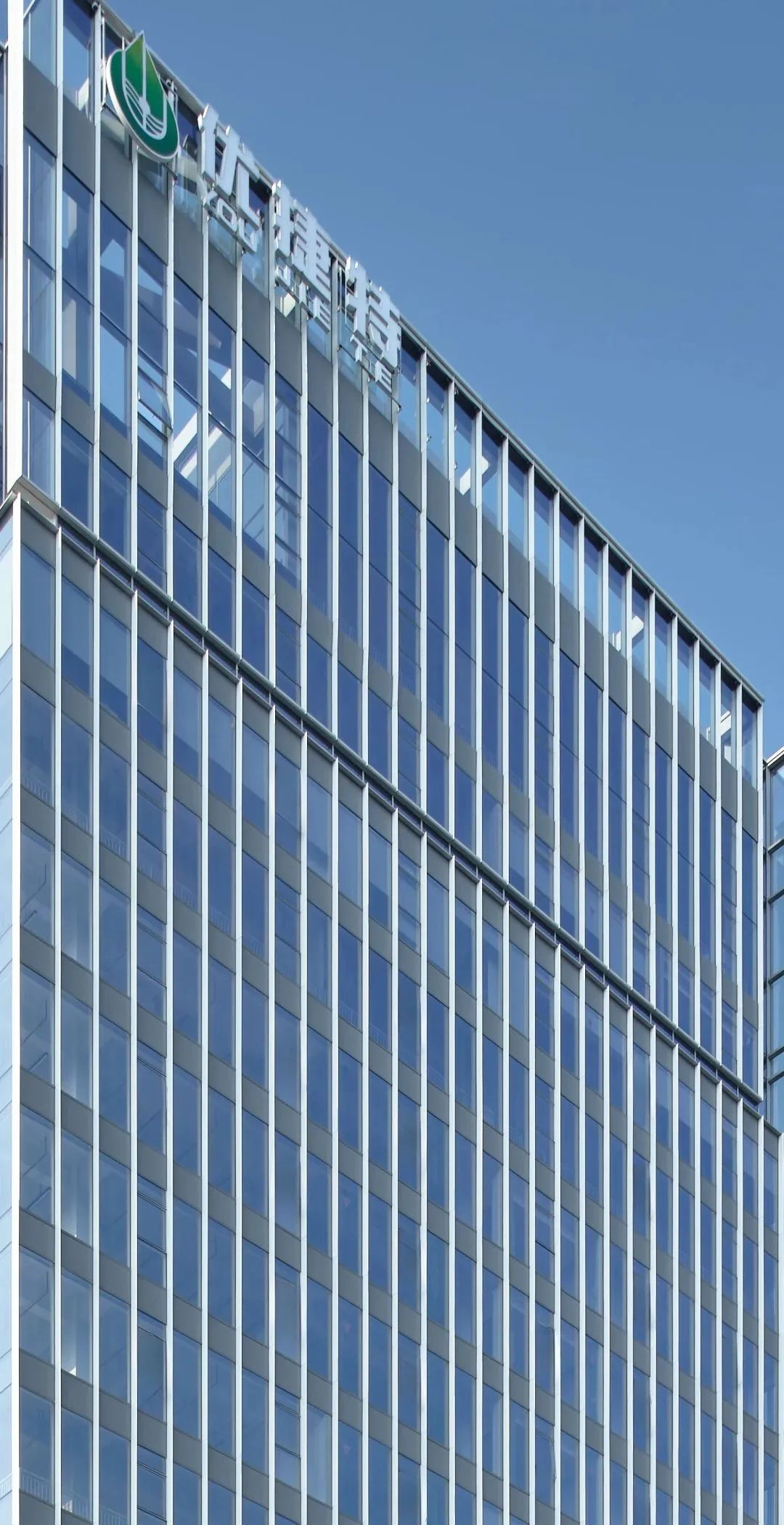

大面積Low-E玻璃幕墻將建筑美學、建筑功能、建筑節能和建筑結構等因素有機地統一起來，讓優捷特環保中心從不同角度呈現出不同的色調，隨陽光、月色、燈光的變化呈現出動態的美。

由于玻璃飛翼的純懸挑做法，無法直接與結構固定，為滿足計算要求，玻璃飛翼立柱固定在側邊立柱上面，并根據計算值適當擴大相鄰3根立柱規格。

其中飛翼立柱規格為180x100x6熱浸鍍鋅鋼管，通過180x100x6熱浸鍍鋅鋼管橫梁連接件與旁邊三根200x150x8鍍鋅鋼方通連接。

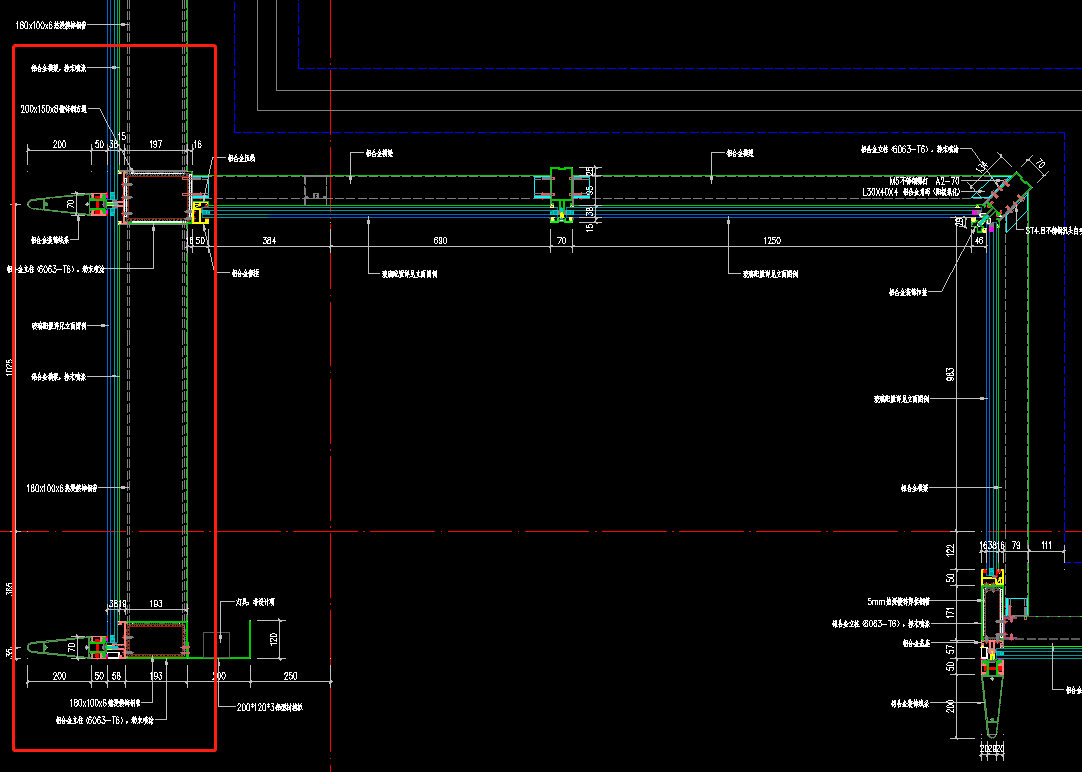

▲ 節點圖

屋面防水采用了密封膠、鍍鋅鋼板、批水鋼板3道防水工藝。

具體步驟為：

一、頂部立柱、裝飾鋁板與屋面封口鋁板打密封膠、法蘭扣蓋封堵，為第一道防水封堵。

二、立柱斷開，頂部立柱通過插芯連接，屋面鋁板與插芯打膠固定，為第二道防水封堵。

三、屋面封口鋁板內做皮水板，為第三道防水封堵。

為了最大限度地對建筑物和結構進行保護，這三道措施能夠很好地延緩防水材料的老化。延長防水層的耐用年限；并且在一定程度上能夠起到降低屋面溫度和溫差引起的結構變形。

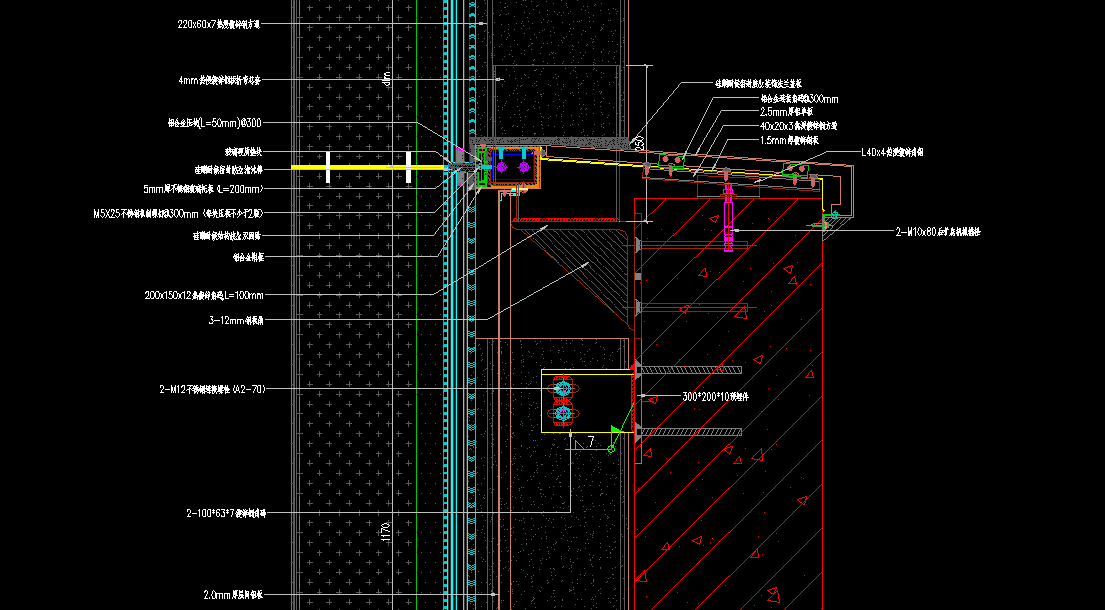

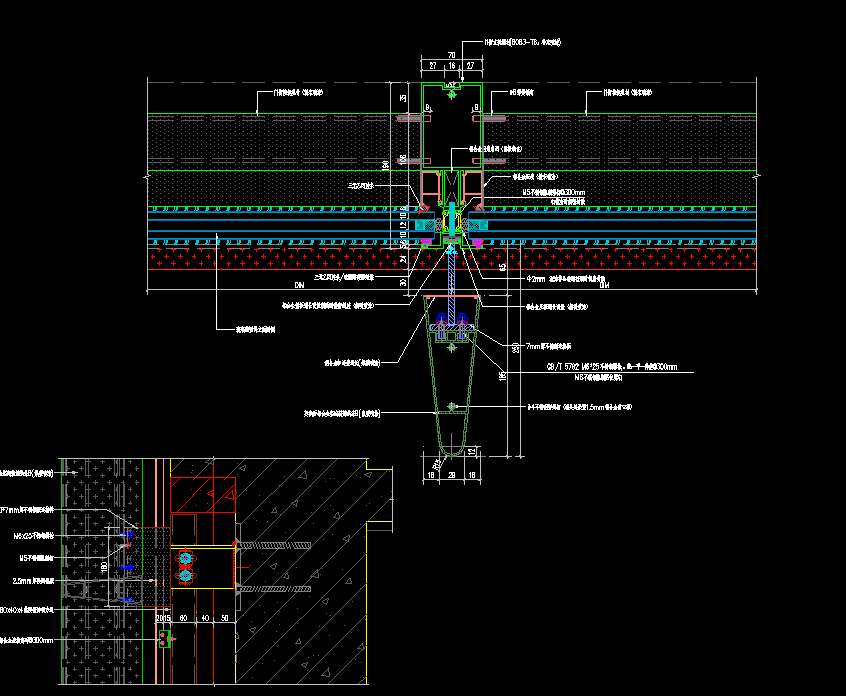

▲ 節點圖

▲ 節點圖

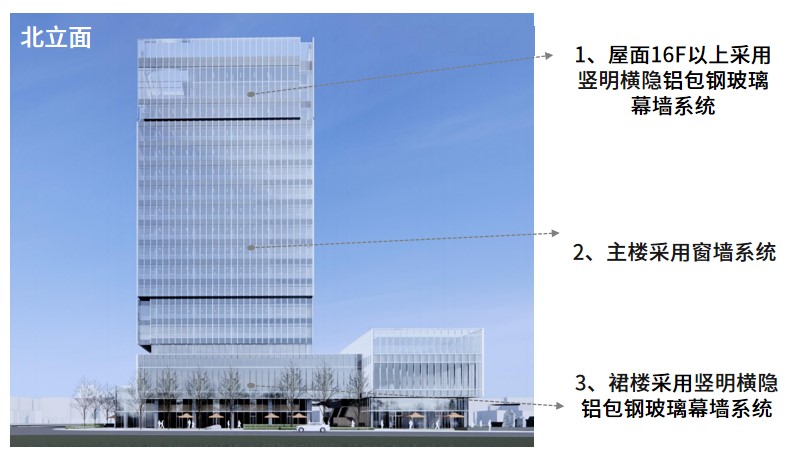

此外，本項目采用了鋁合金窗墻系統，以達到外立面仿幕墻的效果，確保玻璃面外立面效果連續。

與傳統構件式相比，窗墻系統的運用可以將絕大部分的工序留在了加工廠，避免現場施工質量控制難、安裝成本高的難題，提高了施工質量、縮短了施工工期。

外墻作為建筑物外圍護結構，不僅需要具備美麗的外觀，還需要具備一定的防水、隔熱、防火等功能。在工程建設行業，外墻工程管理扮演著舉足輕重的角色。

弗思特始終關注工程質量、進度、落地效果，三位一體。在施工階段我們著重關注滲漏隱患、安全風險、投訴問題、檢查清單這幾個方面。

在該項目現場品質管理所遇見的問題：屋面防水做法未按圖紙施工，存在較大的漏水隱患。

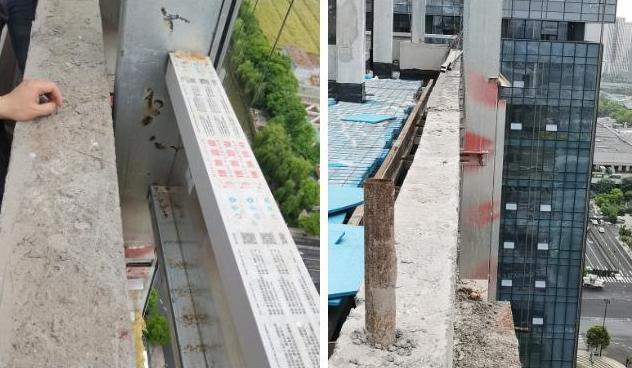

▲ 不合格表現點

解決方案：與施工方溝通后，施工方在屋面交接位置立柱周邊設置了不銹鋼擋水槽，并按圖紙要求做了鍍鋅鋼板披水板與鋁板蓋板。

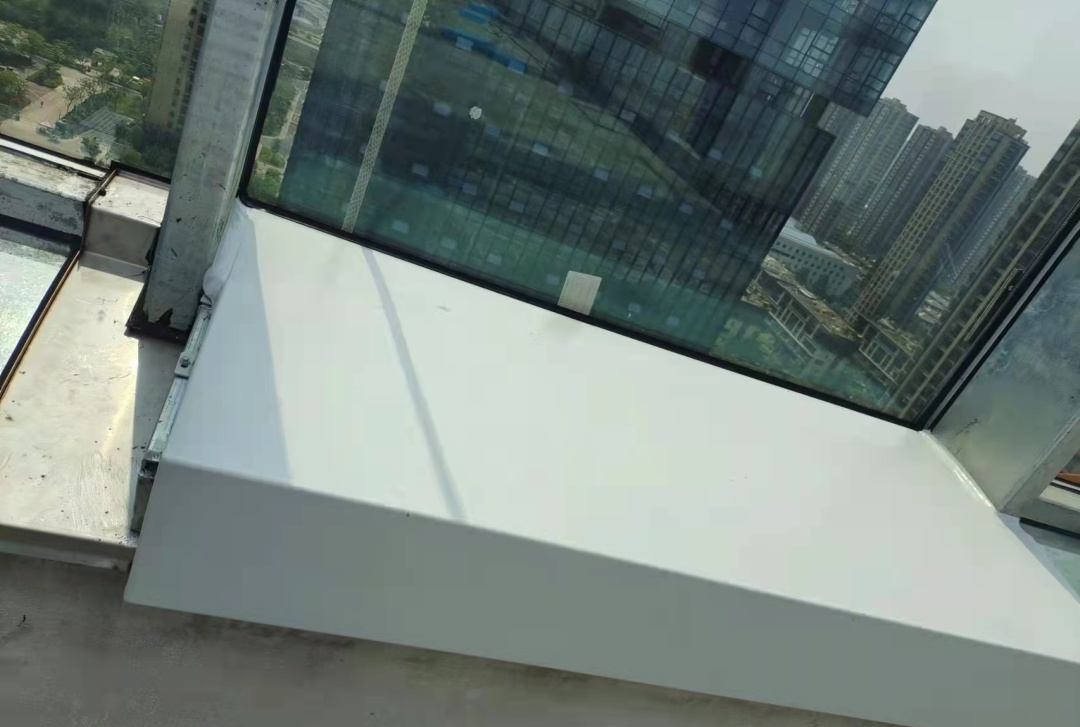

▲ 現場解決后圖片

此外，由于項目系統較多，外立面造型比較復雜，在設計過程中也是花了很多精力研究做法，項目圖紙完成后，業主方也邀請了專家對圖紙進行內審，針對防水等位置又進行了加強處理。

從項目周邊到外立面及室內設計的種種細節，優捷特環保中心與自然融為一體，營造了一種生態型綠色生產環境，能夠滿足當代年輕人多樣化的辦公需求，是不可多得的高品質辦公場所。也是城市區域商業走向成熟、品質化的標志，更是展示城市、企業經濟實力和蓬勃生機的標簽之一。
