重慶麓悅江城D35-3·悅集

從麓山到麓湖，在深耕成都20年之后，麓悅江城是萬華的第一次正式外拓，來到與成都山水相連的重慶。麓悅江城延續麓系品牌的基因，帶著一種更加悅動的生活態度，以重慶山水為載體，注入對這座城市的理想與情感，譜寫自己的城市構想。

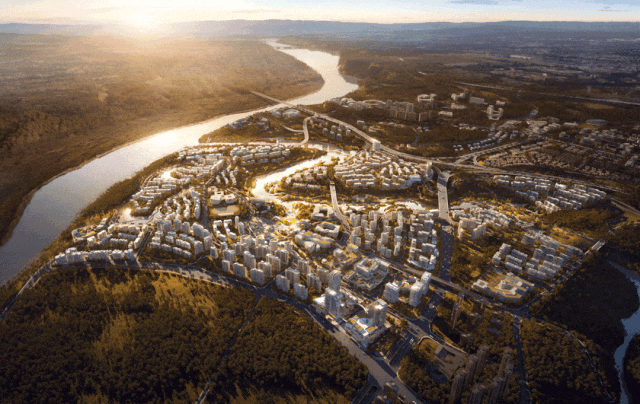

麓悅江城位于重慶中國內陸第一個國家級新區兩江新區，總幅員面積約3500畝，銜接兩江新區悅來與水土板塊，同時，南臨悅來國際會展城，北接水土高新城，往西，便是仙桃數據谷，對岸，還生長著悅來莊稼與四川美術學院國際設計學院。

坐擁1.8公里的親江帶的麓悅江城，以優秀的自然景觀為基底，構建「一半公園一半城」的藍圖，綠化用地高達2100余畝的，讓未來生活，朝著公園與綠樹交織的畫面靠近。

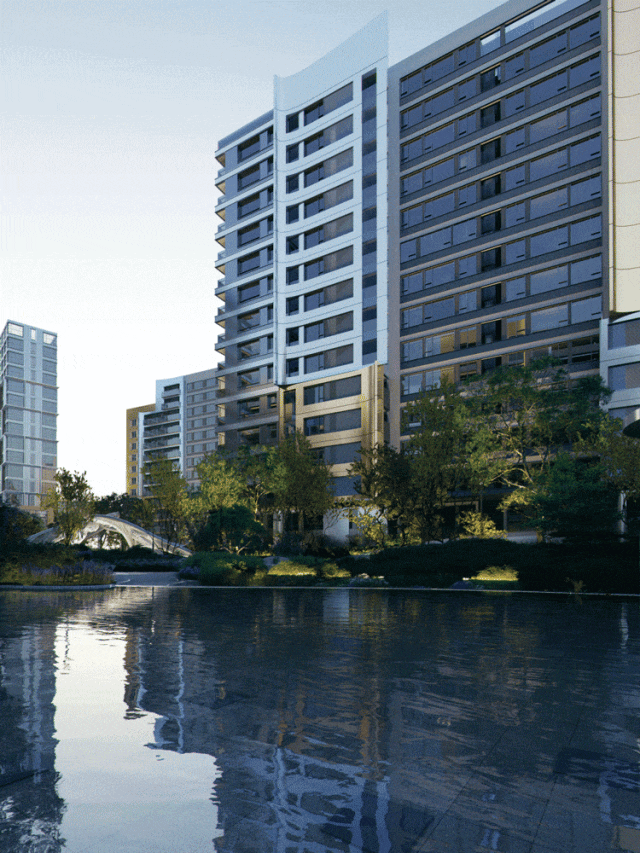

住宅樓立面以鋁板幕墻、玻璃欄板為主要形式，以表現建筑體本身的通透明凈之感，配以風帆鋁板造型傳達其飄逸的氣質，塑造靈動立體的建筑形象。隨人行視角的不斷變化，展現不同的視覺效果。材質方面則選用大面積鋁板，使得建筑整體風格協調一致，白色、香檳色鋁板融合交錯，形成和諧靈動的色彩搭配。

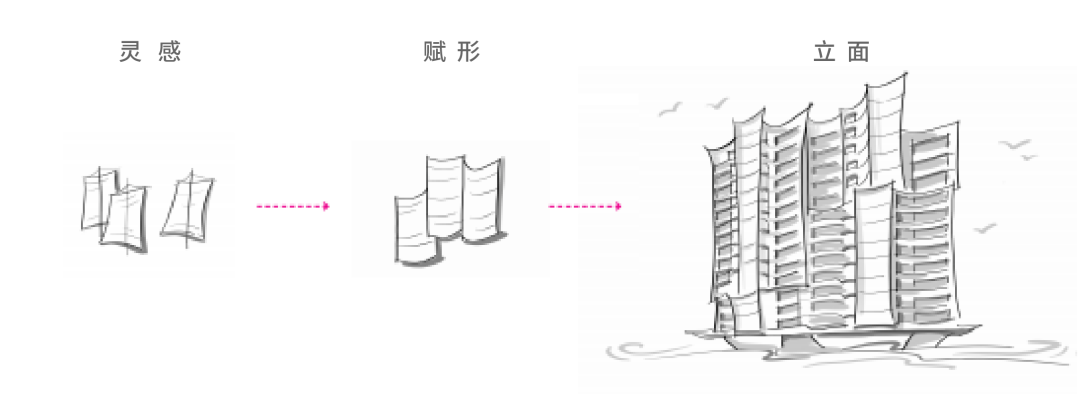

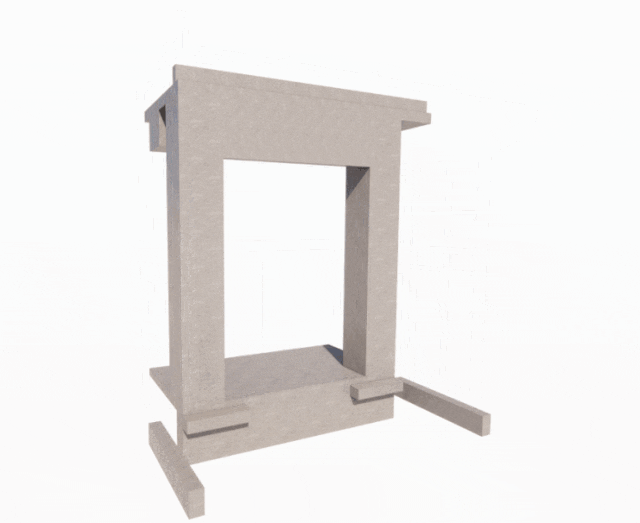

▲  立面概念推演

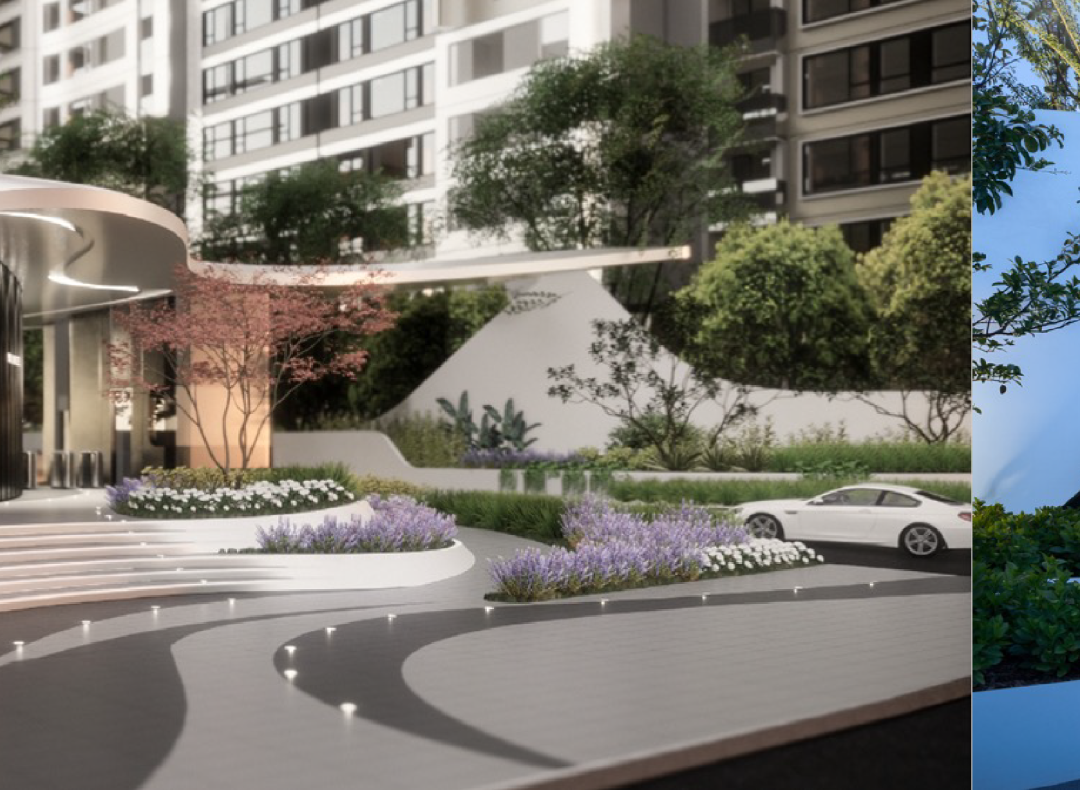

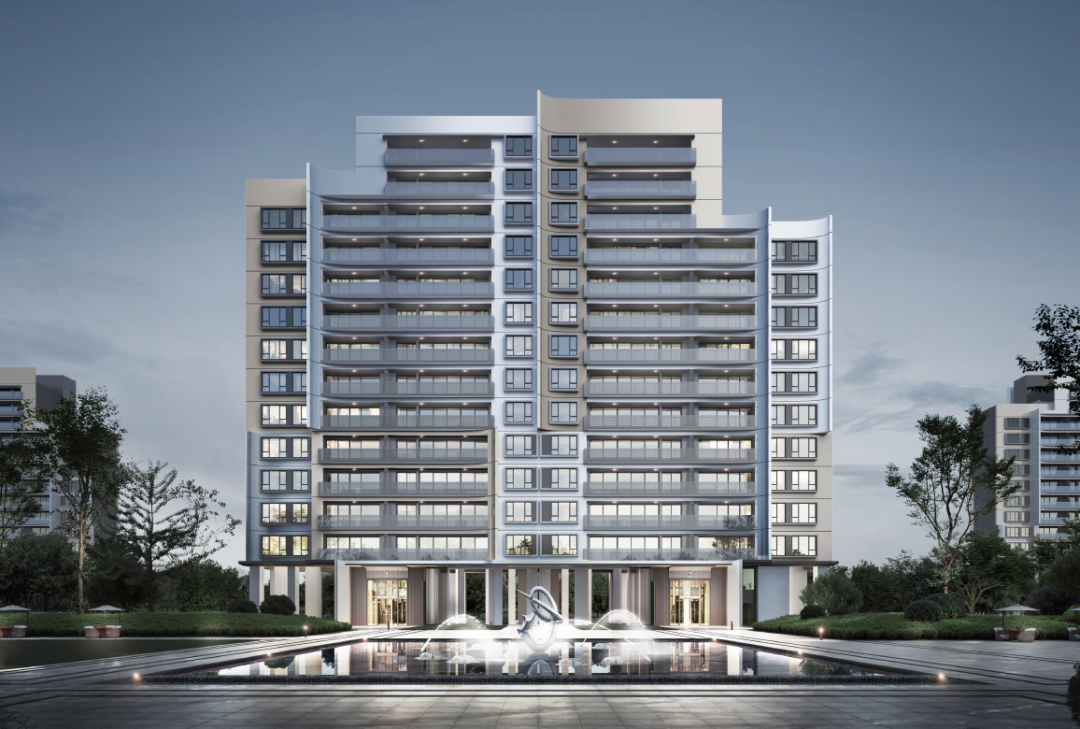

▲  正立面效果

入戶門廳，在功能上屬于整棟建筑的中央?yún)^(qū)域，也是每位業主進入建筑時第一印象?！墩撜Z》有言，“登堂入室為貴胄也?！痹谥袊ㄖ墓δ芸臻g與符號語意里，門廳大堂一直是尊貴身份的象征，由登堂的尊貴，可見門廳的重要性。入戶門廳作為高品質住宅的“名片”，門廳的設計細節，其講究用材、品質把關、立面設計、顏色主調等都會影響整體效果。

萬華·悅集入戶門廳處的整體設計融合了重慶古老的航運文化，選用大板幅大懸挑不銹鋼來營造揚帆的感覺，帆船的翼狀形體有力地平衡了立面張力，仿似群帆競相升起，堅穩地矗立于嘉陵江畔。

萬華對于材料的選型、效果的呈現有著自己的偏執，首先考慮的是效果，其次是工藝，最后才是成本。門廳面材選用304不銹鋼，整合蘋果砂、緞紋黑、緞紋金三色，多重對比，抉擇優異系統，考慮每一處細節，運用獨一無二的建筑語言，呈現尊貴與典雅。

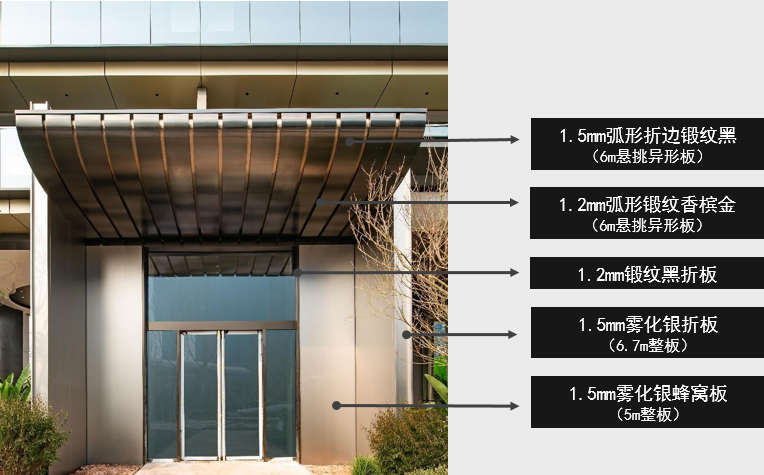

▲  門廳三色不銹鋼位置分布圖

萬華在施工前深入研究不銹鋼自身的優劣，加工電鍍、噴砂、封油等10多道工藝，實地考察全國范圍內10多家不銹鋼廠家，反復打樣比選，在材料本身上下足功夫。門廳吊頂最終選用懸挑6m一體不銹鋼（國內最大可生產6.2m異型不銹鋼），幾乎已達異型不銹鋼（直段+弧度+折邊）可生產極限。

此外，不銹鋼厚度到底怎么選？到底是越厚越好還是越薄越好？通過對平板板幅、弧板弧度、折邊工藝等角度考慮，選用了1.5mm不銹鋼產品，可滿足門廳異型造型板對方案效果的完美實現。

考慮到材料加工及施工難度，提前進行了1:1的工藝樣板打樣。方案選擇之初，選取了直段與弧段兩段式拼接的方案，但在實體打樣過程中發現顏色、密拼、縫隙等均未達到想要的效果，于是果斷放棄該方案，將直段及弧段合二為一，改為一體式不銹鋼。這樣不光增加了成本，還極大的增加了材料生產、運輸、安裝過程的難度，但最終效果卻更完美，100%還原無縫、無膠、密拼效果，復刻船頭造型。

同時為保證吊頂兩端不銹鋼側面整體效果，即便是在客戶非敏感區域內，仍堅持采用不留縫、不留膠的效果，采用3D建模，將底部、頂部、側面三面焊接為一體，單塊板焊縫達20條以上，最后整體打磨鍍色成型。

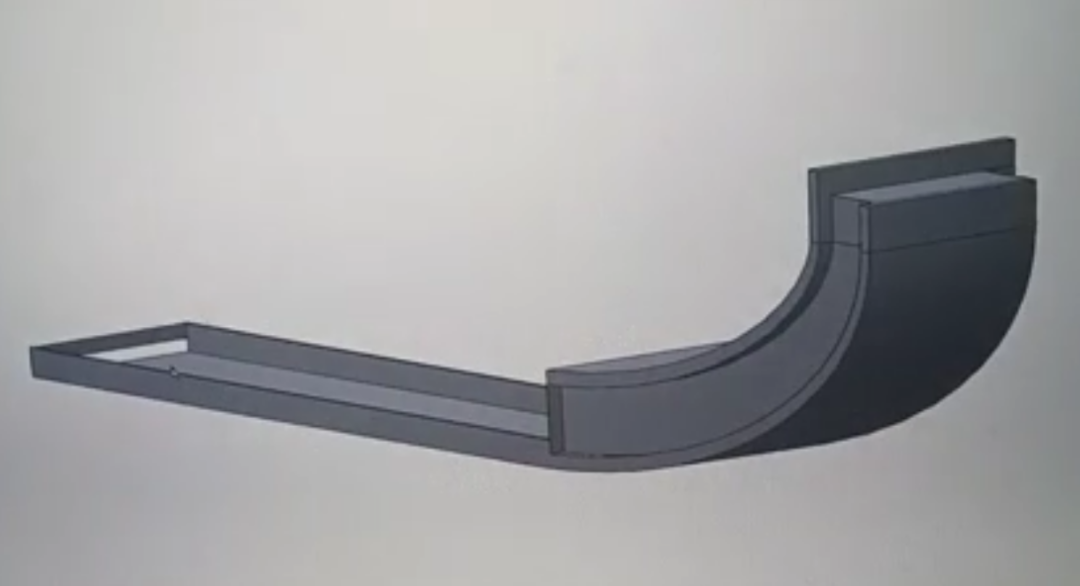

▲  3D建模

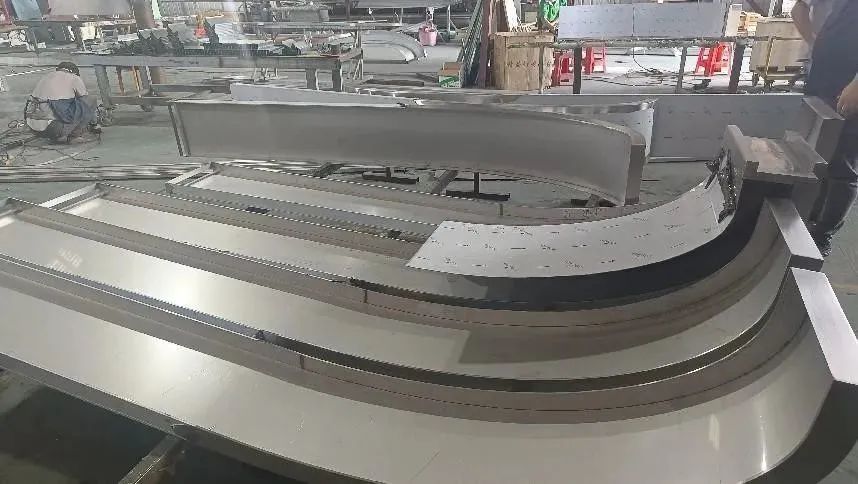

▲  工廠實景

不銹鋼常用的固定方式有粘接、焊接、掛接等，但無論是哪種固定方式，都不可避免的出現焊點、縫隙處不均勻、或者打膠遮丑的問題。但這些都是萬華不希望呈現出來的東西，所以這也是在施工前必須面對的3個難題：一是如何避免焊點，二是如何實現無縫，三是如何實現無膠。在經過前期方案深化階段的多輪打磨，并加以實體樣板的反復試驗，調整了龍骨的布置方式，合理的布置了不銹鋼安裝的先后順序，巧妙利用了不銹鋼的進退關系，將不銹鋼固定所需的焊點隱藏在背側，最終完美的實現了密拼、無縫、無膠的效果。

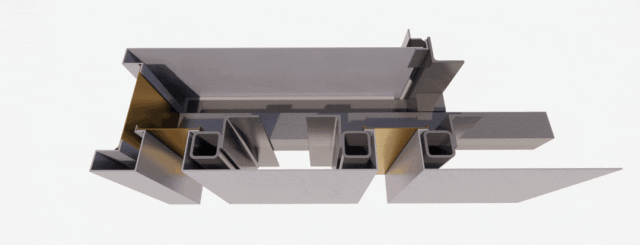

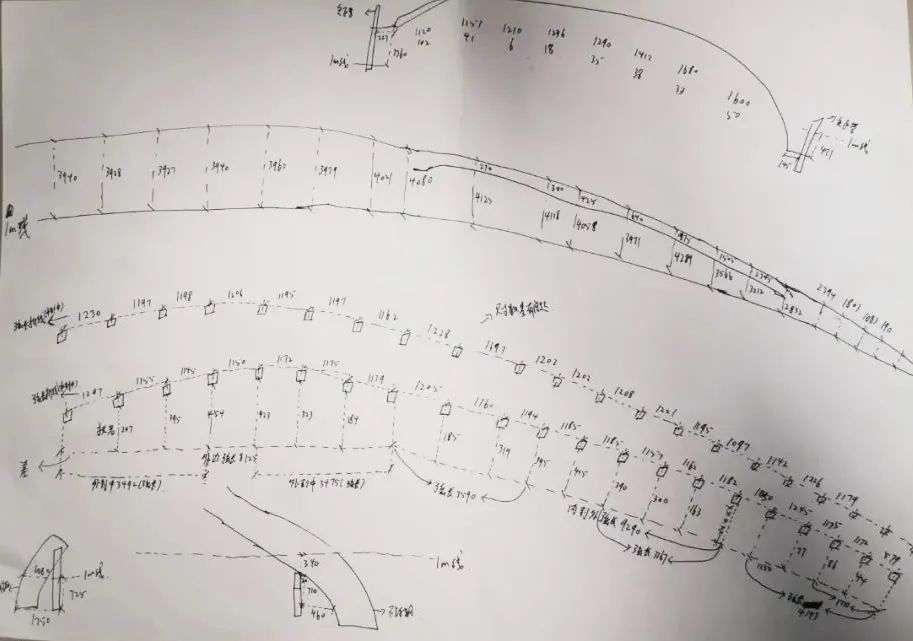

▲  多輪方案調整

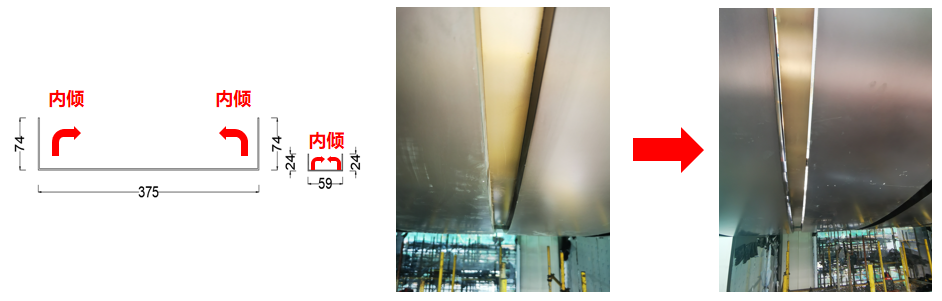

▲  累計誤差導致縫隙過寬

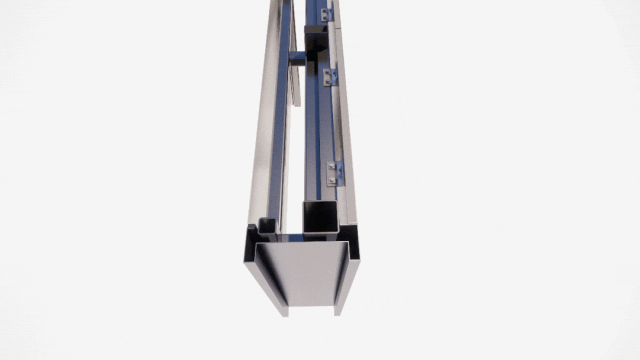

▲  最終優化方案

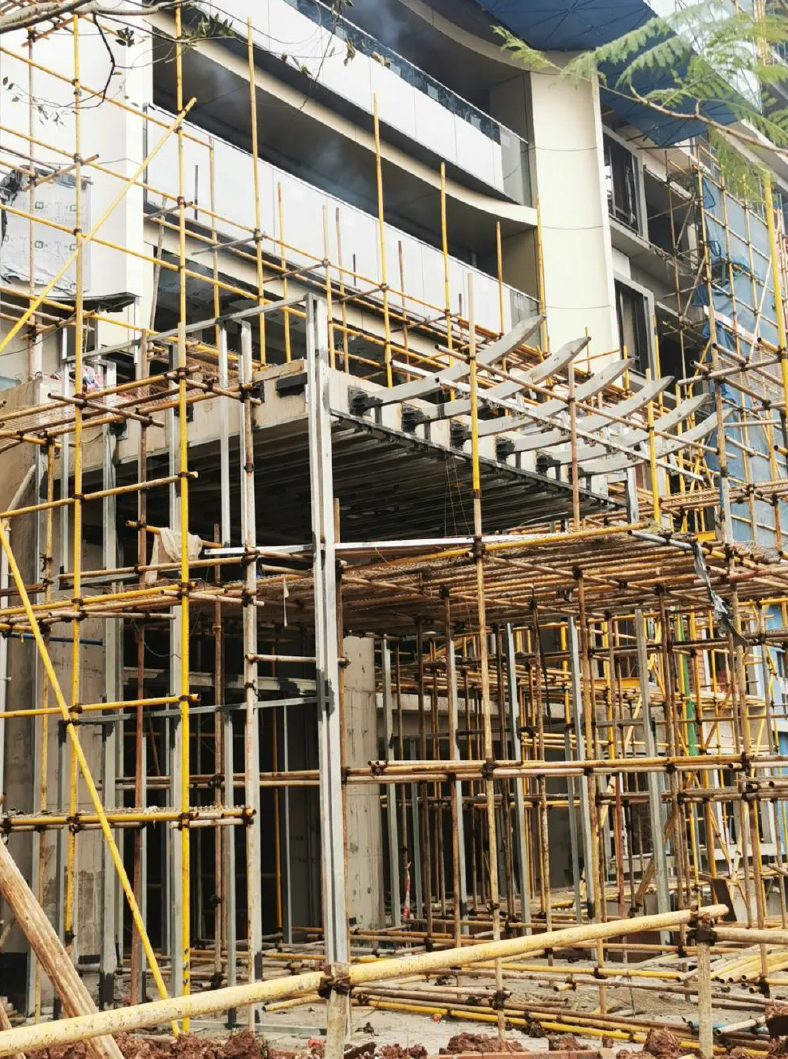

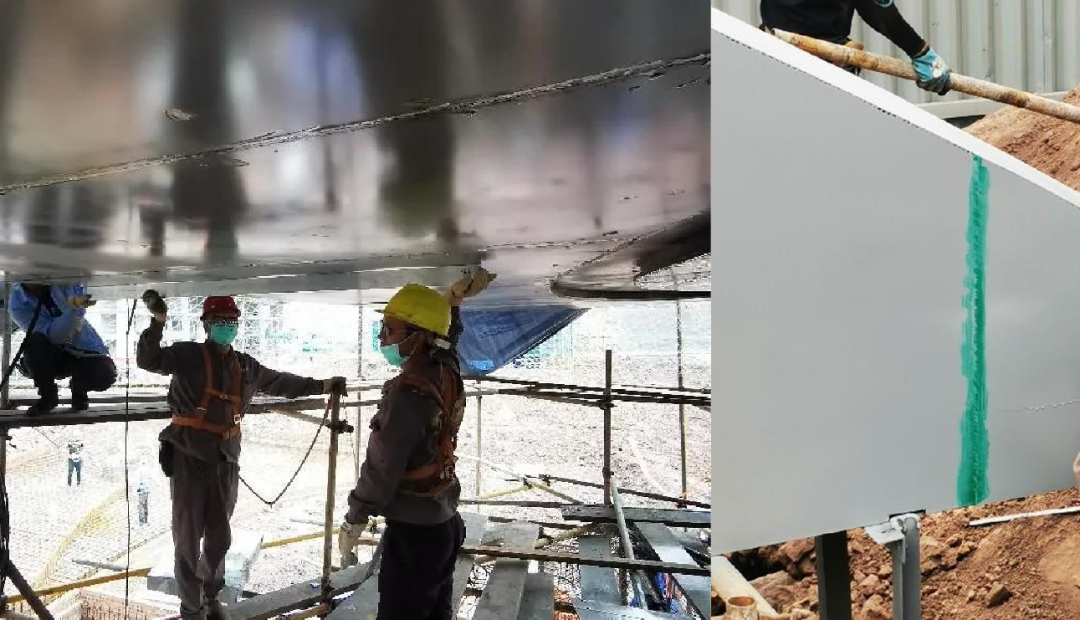

▲  吊頂安裝過程

▲  左右滑動查看安裝現場圖

A. 不銹鋼表面處理工藝

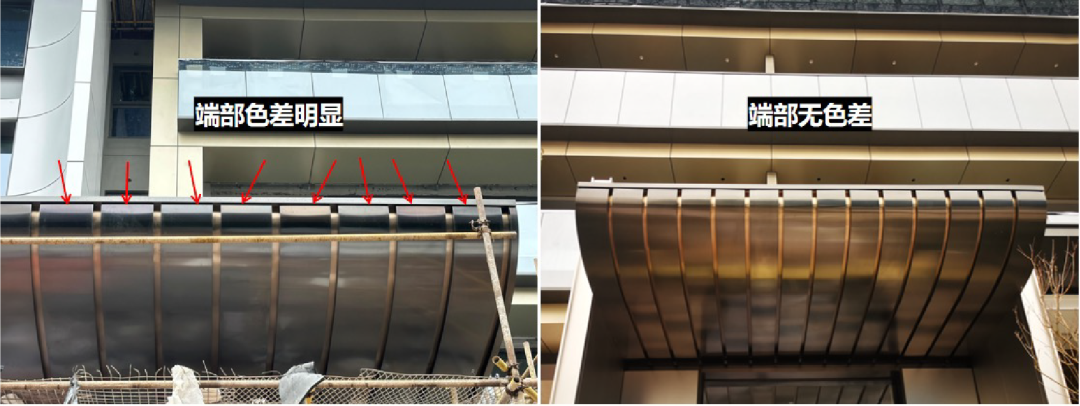

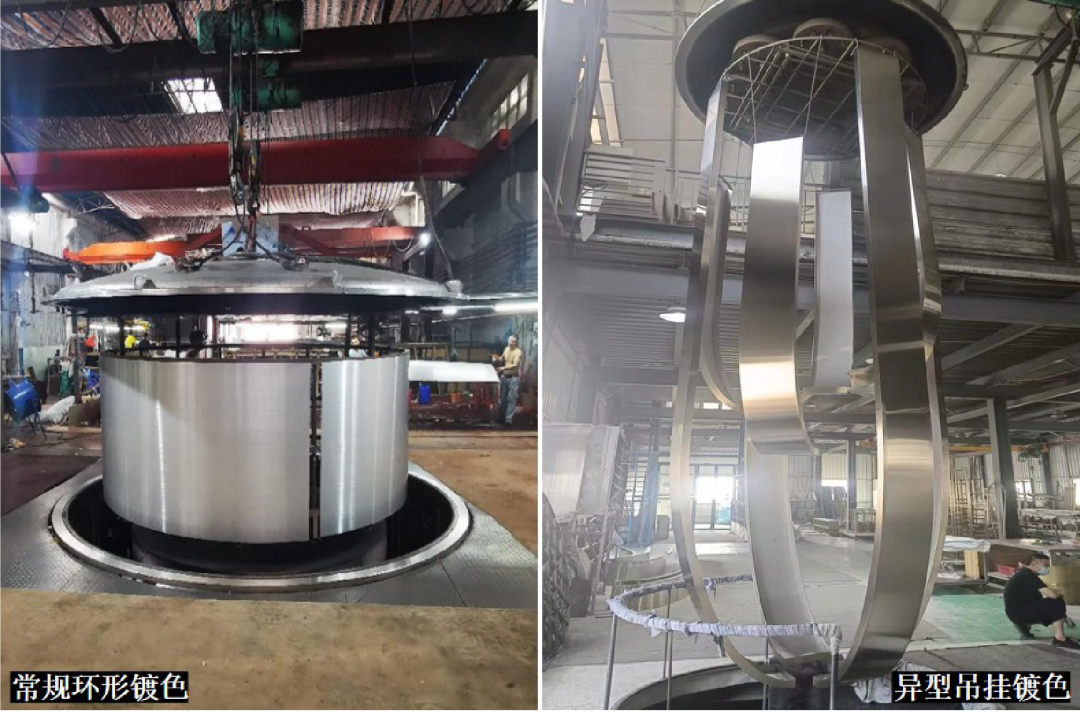

不銹鋼正常電鍍工藝是圍繞環形鍍色爐開展，這樣電離子反應相對平衡，鍍出來的顏色也比較均勻。但因吊頂板尺寸過大且為異形板，已接近電鍍爐極限，無法采用環形鍍色方案，只能采用吊掛方式電鍍。在電鍍過程中，不銹鋼端部因過于接近電鍍爐底部，在重力作用影響下，下部電離子在不銹鋼端部位置反應不均勻，導致不銹鋼電鍍后端部有色差，即便是同一爐生產也會有色差（目前國內廠家無法攻克該技術難題）。為解決色差問題，多方聯系不銹鋼廠家、油漆廠家、技術專家，現場反復試驗對比，最終采用特殊封油工藝，完美的解決了端部色差問題。

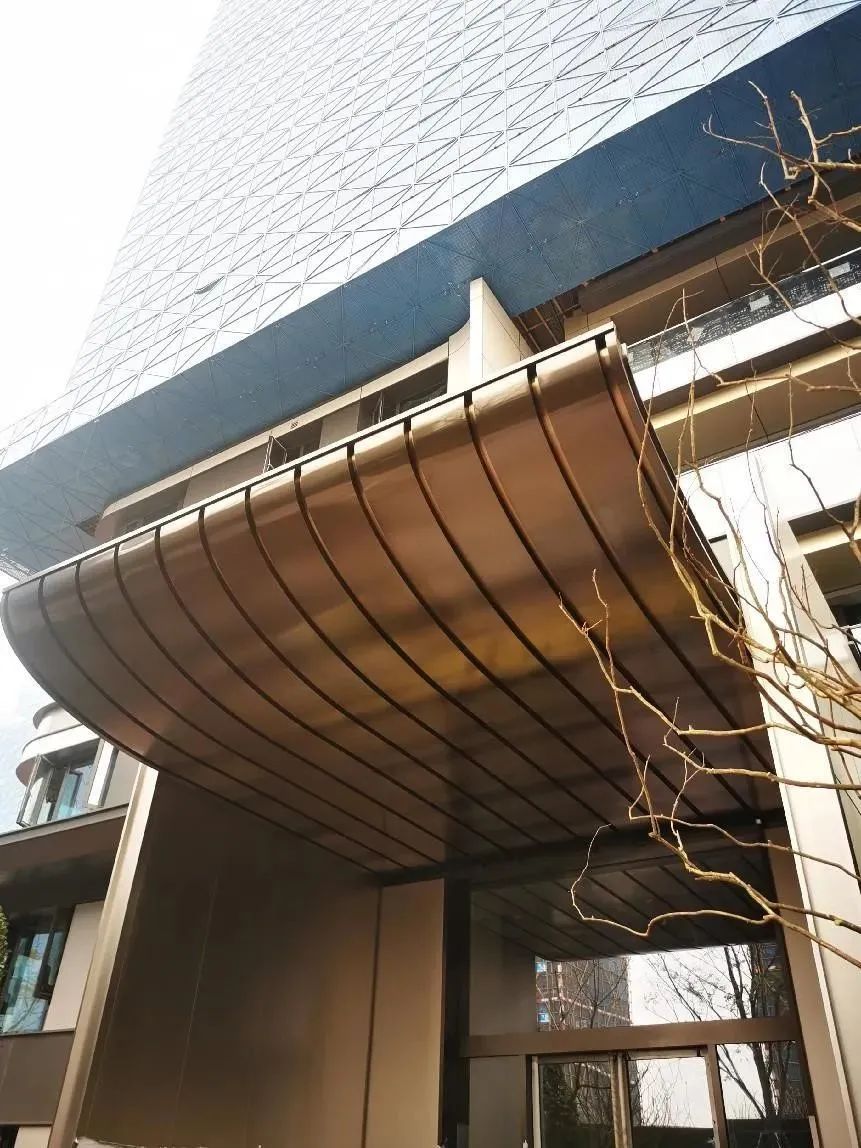

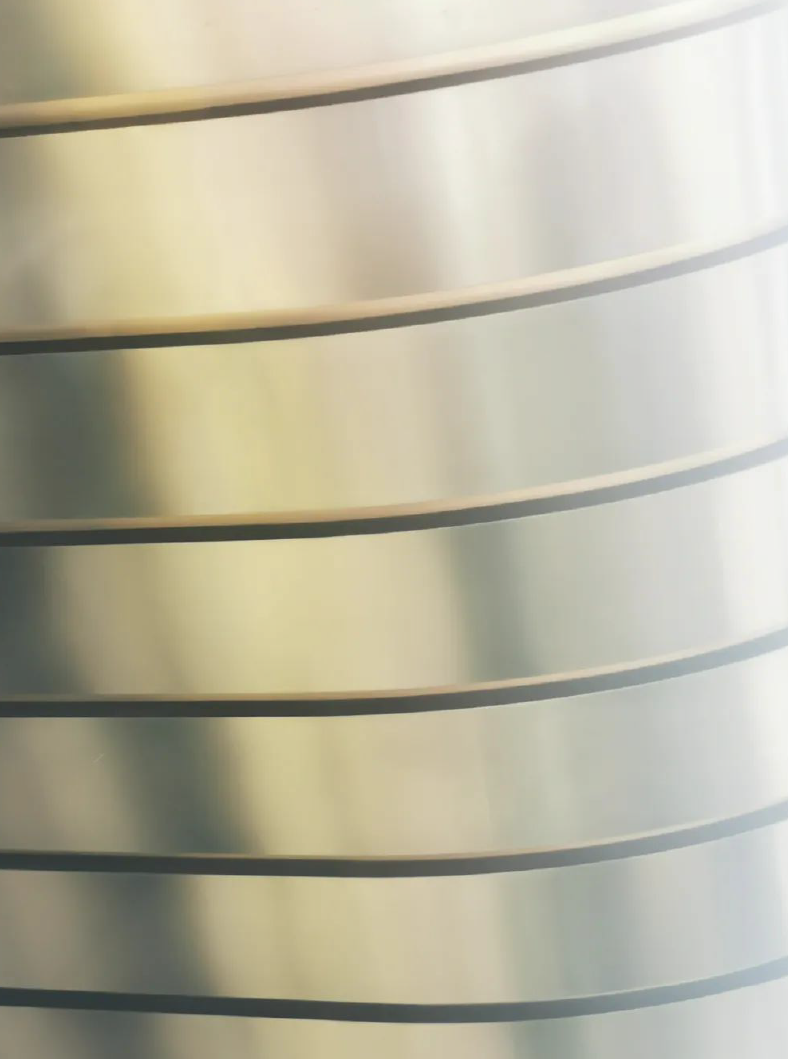

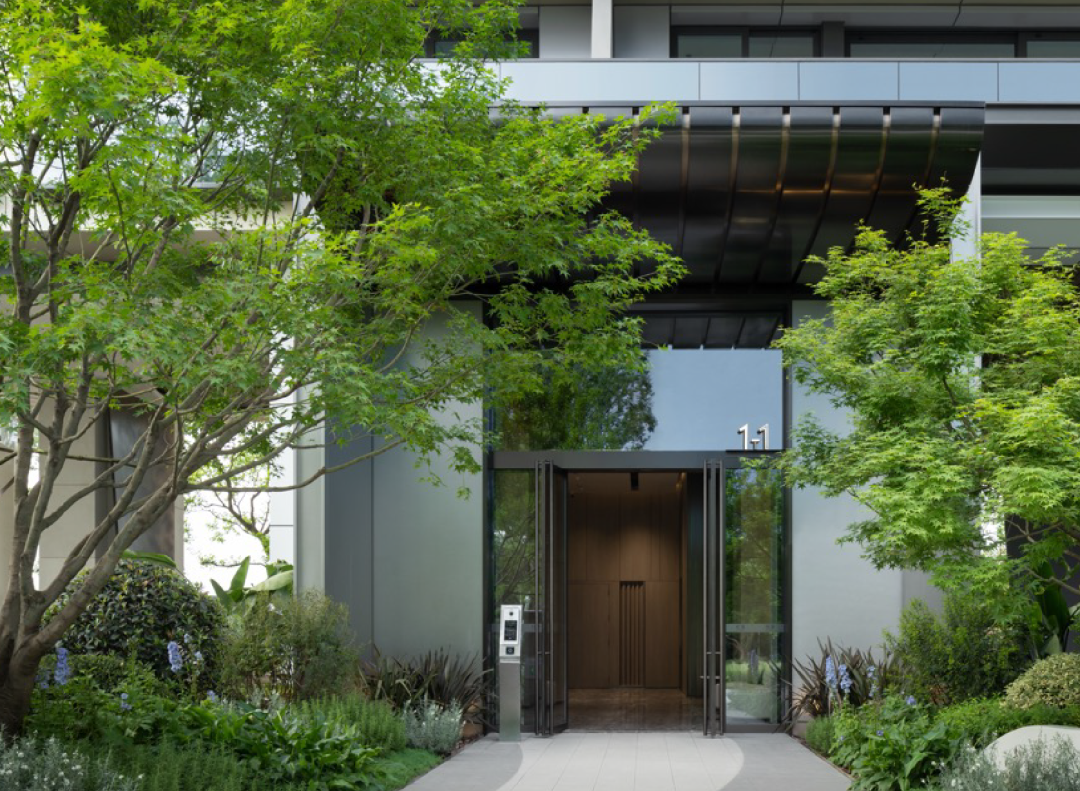

▲  最終成型效果

門廳立面為還原蘋果手機質感，在鋁板、鋼板、不銹鋼、鈦板等材料中比選，最終選用5m通高蘋果砂不銹鋼蜂窩板。

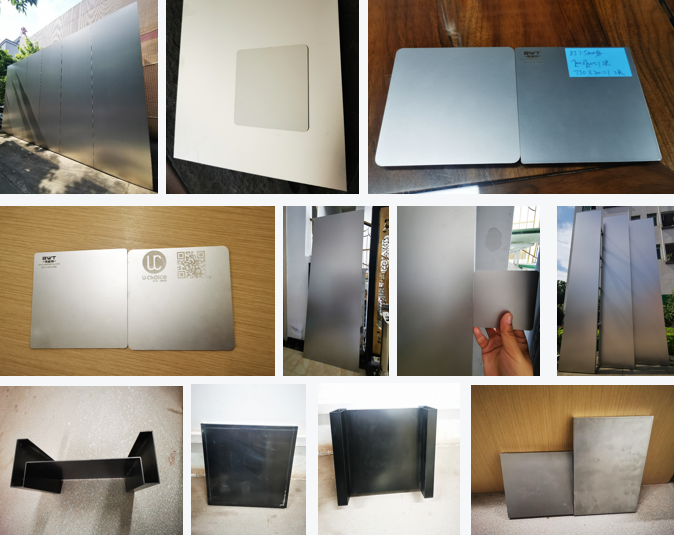

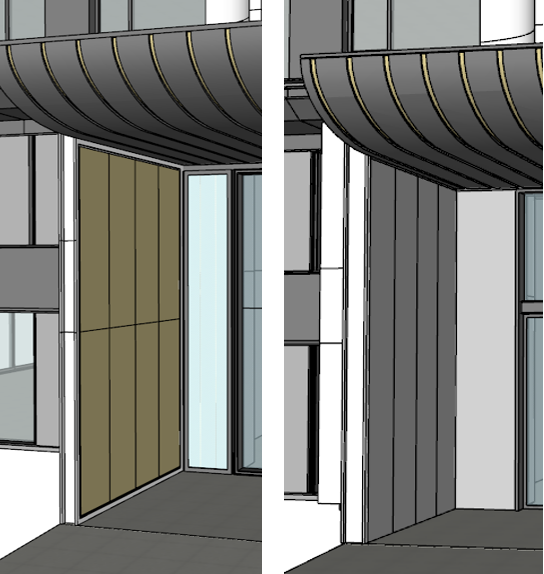

▲  材料反復比選

該種材料通常用于公建項目，對于住宅項目而言，板幅如此之大又是近人區域，有諸多需要考慮的地方，如何保證面材平整度？如何保證密拼效果？如何保證近人尺度觀感效果？

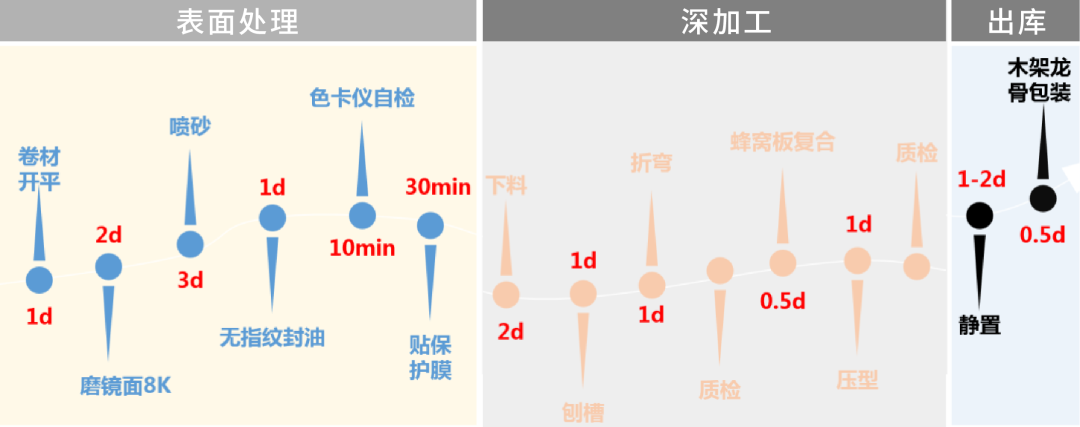

為保證平整度，萬華精益求精，板材選用25mm厚蜂窩不銹鋼板（1.5mm不銹鋼＋22mm蜂窩芯＋2mm鍍鋅背板），蜂窩不銹鋼板自散材表面處理、工廠深加工至最終出庫，需10~15天的時間，保證質量，力求完美。

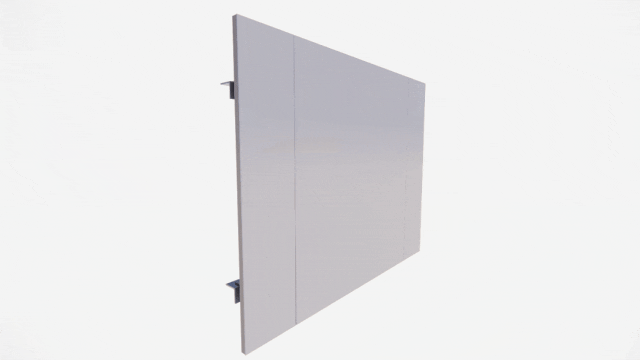

為保證密拼效果，在折邊插掛、飛邊硬拼、焊接密拼、掛接等方案中反復試驗對比，最終選用蜂窩鋁芯專用背栓，在蜂窩芯內提前種釘打孔，保證安裝工藝的可行性與便易性，并輔以背側拼接處點焊方式固定，保證密拼效果。

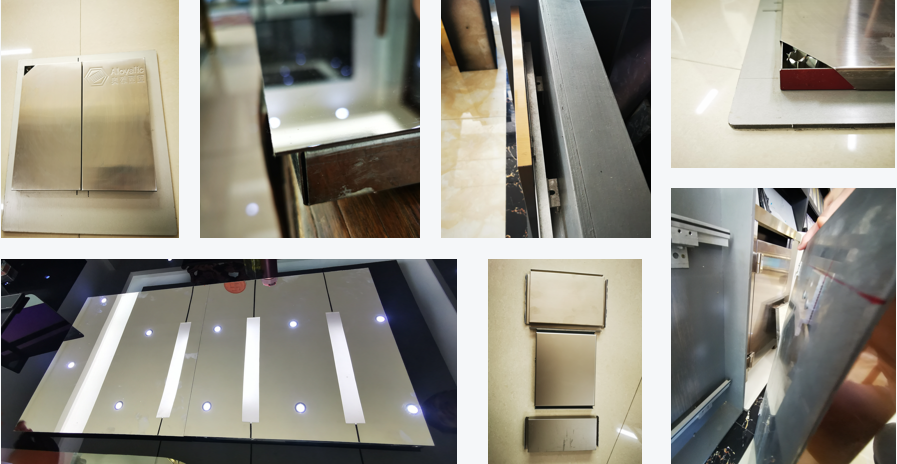

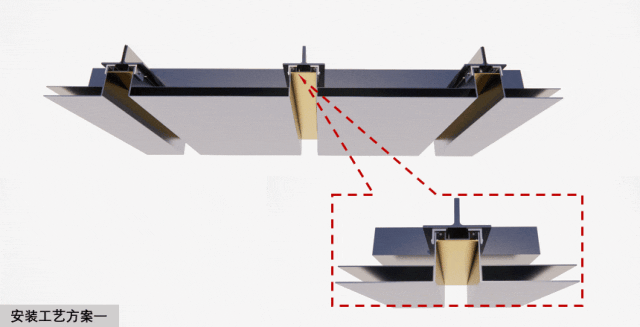

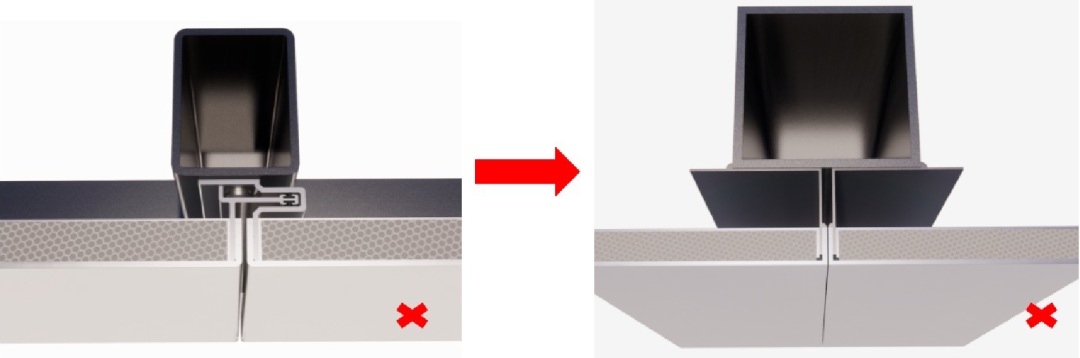

▲  密拼工藝研究

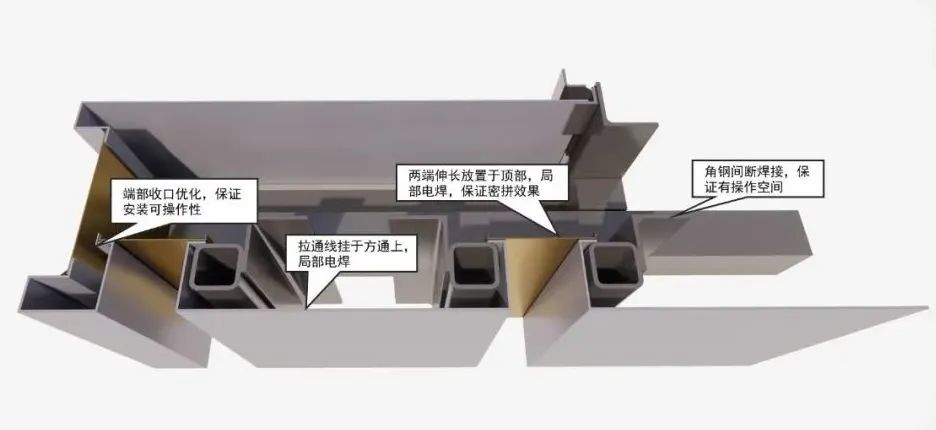

▲  最終密拼系統

為保證近人尺度觀感效果，鎖死蘋果砂金屬科技感，立面不銹鋼表面處理使用噴砂工藝進行立面不銹鋼表面處理，主要是通過將空氣進行壓縮得到的動力，將噴料（如石榴砂、金剛砂、鋯珠砂等）以高速噴射到需要處理的工件表面，使得工件的外表面發生形狀的變化。特點：提高粘接件的粘度、優化機加工的表面毛刺、去污以及對表面啞光的處理都有很大作用。這種工藝比手工打磨的效果要好很多，經過噴砂處理的表面結果均勻，可以打造出產品的低調、耐用的特征，而且生產加工的效率高。同時亦進行無指紋封油處理，避免業主在日常使用時被劃傷。

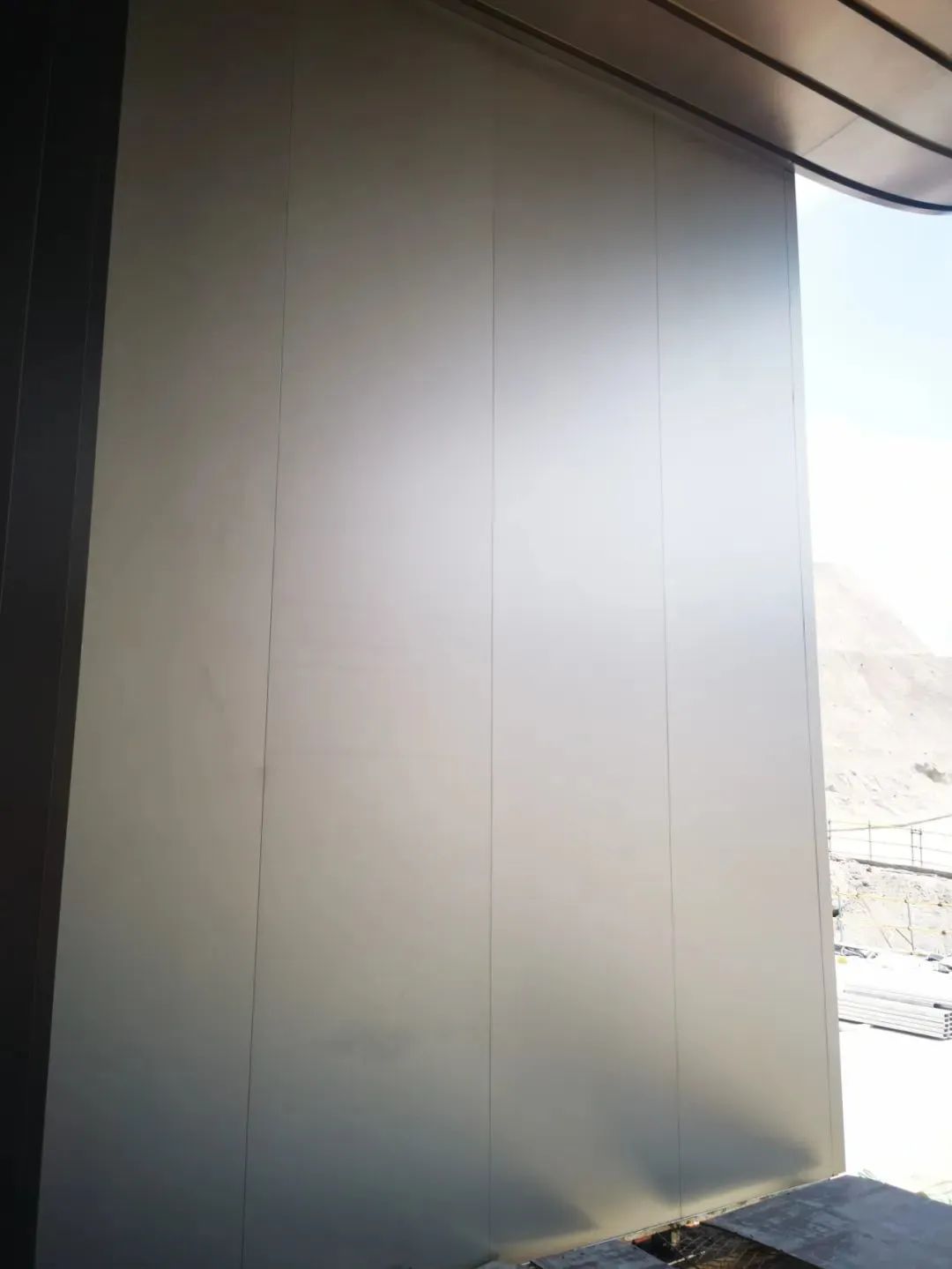

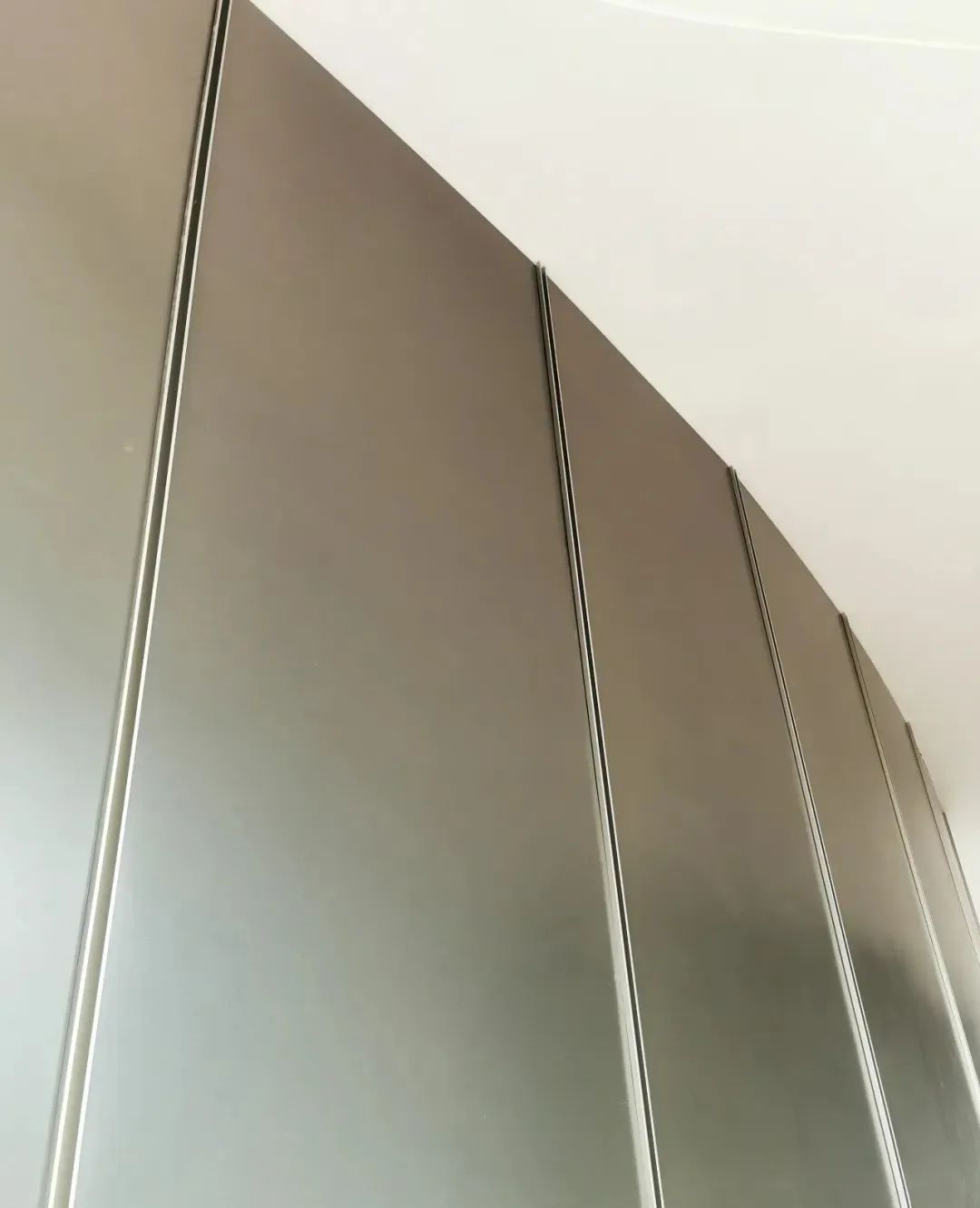

▲  蘋果砂蜂窩板實體圖

6.7m＋6.2m通高不銹鋼線條左右分布（國內最大刨槽機可生產8m），線條的設計仍維持萬華對于完整性強迫癥似的的追求，放棄原3段式的方案采用整體線條，每塊不銹鋼需折邊8次。因板幅過大，加工過程中需將兩臺設備合并后才能進行剖槽，極大的增加了加工成本、生產周期以及運輸、安裝難度。

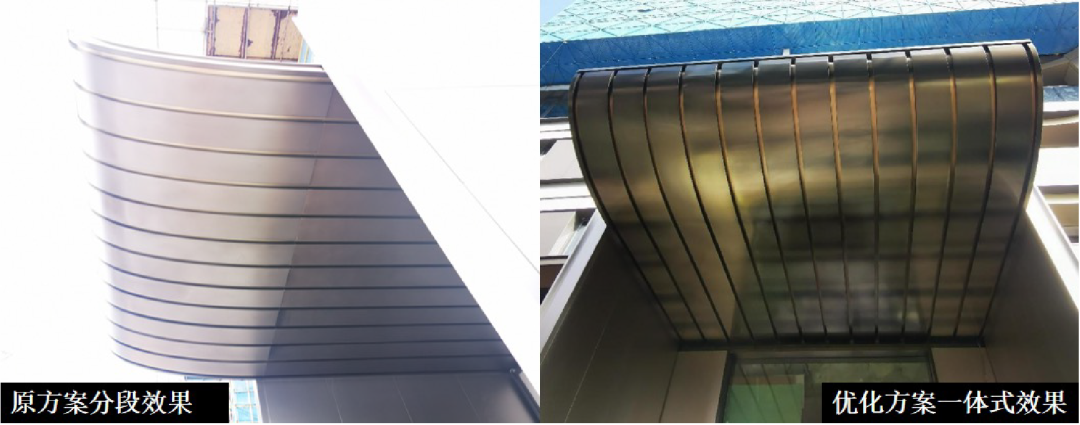

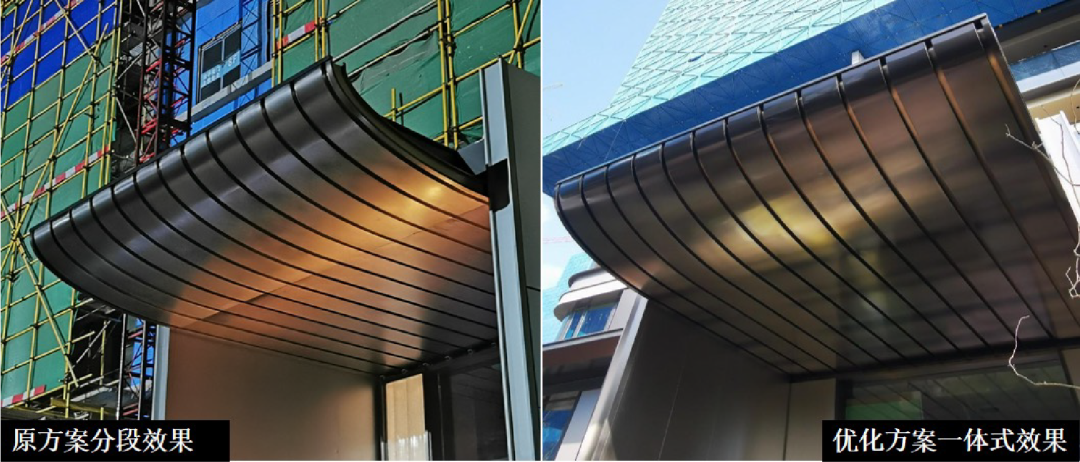

▲  分段方案改為整體式

為實現陽角處堅挺效果，在不銹鋼背側提前刨槽僅留0.3mm（刨槽最少預留極限），并將開槽角度增大1-2°，這樣就能很好的避免折彎回彈造成的角度誤差，實現方正、挺拔的效果。

▲  左右滑動查看通高不銹鋼線條安裝工藝

▲  入口門廳安裝過程

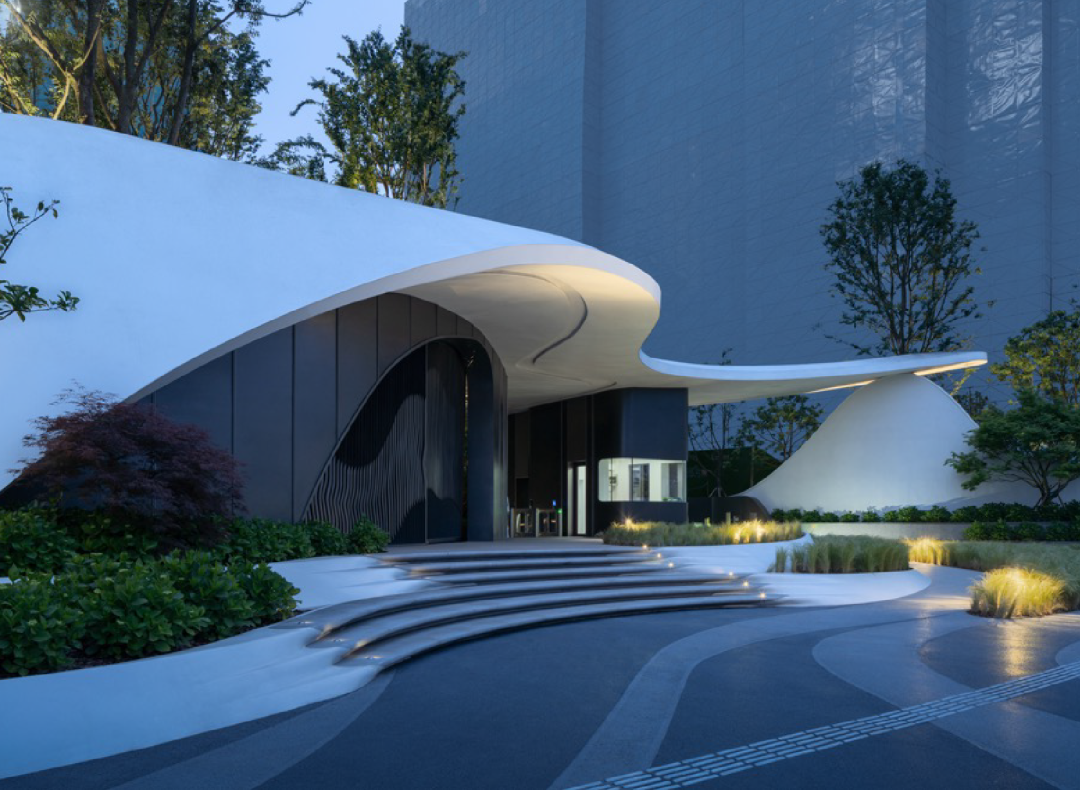

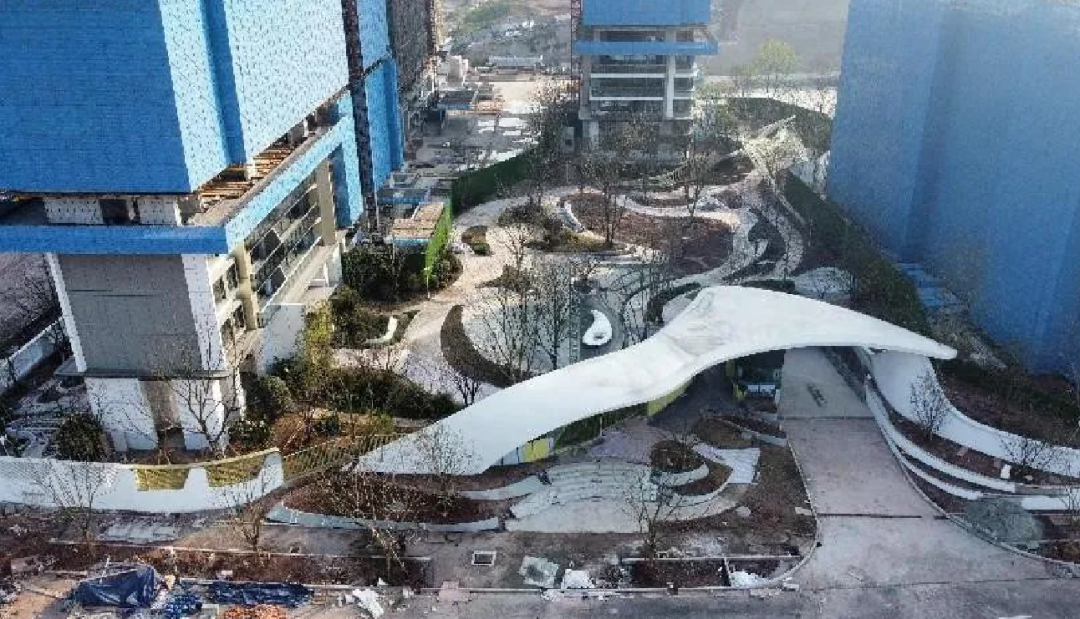

門房設計以西風做為靈感來源。清風無痕，如何表現風呢？為了將抽象的風具象化，風吹過后的物體形態為設計提供了思路。設計從卷曲的紙張、飄揚的窗簾中提取出曲線，作為大門的視覺設計語言，破除了傳統門廳四方、尖銳、厚重的設計語言，以動寫靜，以柔表剛，具有自由的氣息。

為表達靈動輕薄的感覺，萬華放棄傳統鋼板，選用3mm厚不銹鋼作為面層材料，并將整體通過建模、預制、焊接、刮灰、噴涂等多道工序?qū)⒉讳P鋼拼裝成一個整體，鳥瞰視角是大地女神的頭巾，正面視角則是一塊從土地中溫柔生長出的妙曼飄帶，將重巒疊嶂的重慶抽象化呈現。

▲  左右滑動查看更多項目圖片

為了最大限度的還原效果，施工前利用犀牛、ZB、瑪雅、3Dmax、su、solidworks等3D軟件建模，進行模型復核、精修、碰撞檢查。主體鋼結構節點編號，根據參數化放樣出坐標表，再根據坐標表進行鋼結構構件制作，同時合理調整模型，對超出范圍的誤差進行糾偏，并進行1:200模型打印提前模擬效果。

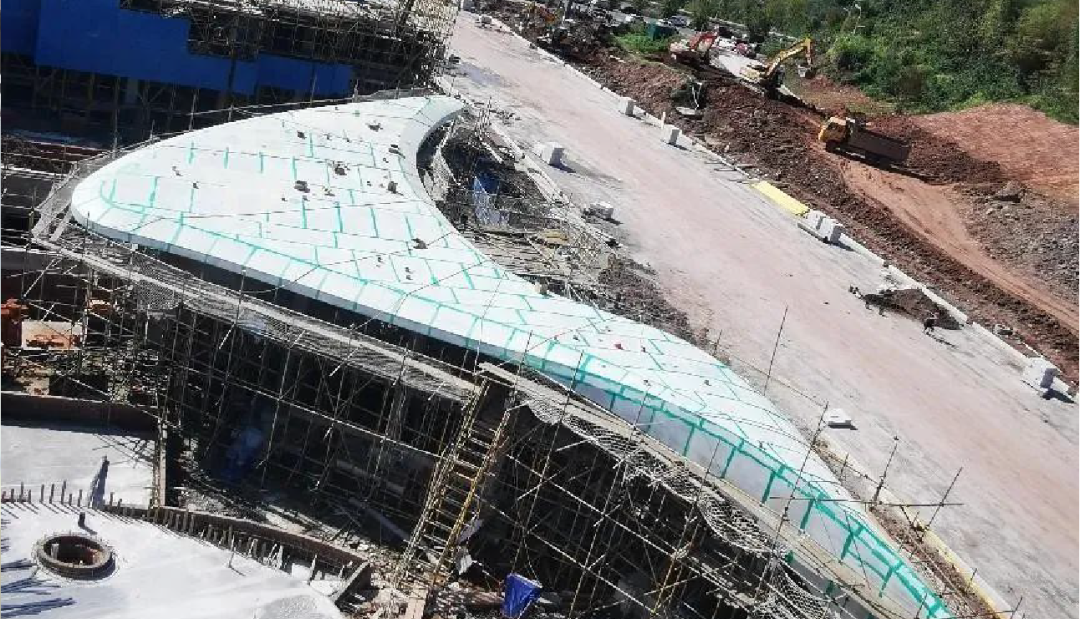

由于門房面板面積超大且為雙曲面造型（長約45m，寬約20m），若制作鋼管骨架，鋼管造型制作還原度低且進度慢，材料浪費很大。故采用3D排版，將鋼板切割為副鋼架，對應卡扣進行焊接，形成整體鋼架網片避免形變。雖然材料也有一定的浪費，但還原度較高。

鋼架制作重難點在整體成型的安裝中，對鋼架焊接安裝的平整性要求高，鋼架安裝的準確度直接影響面板安裝精度及平順程度，所以副鋼架在排料切割時提前切割好了各個部位卡扣，并對所有副鋼構件進行打標編號。

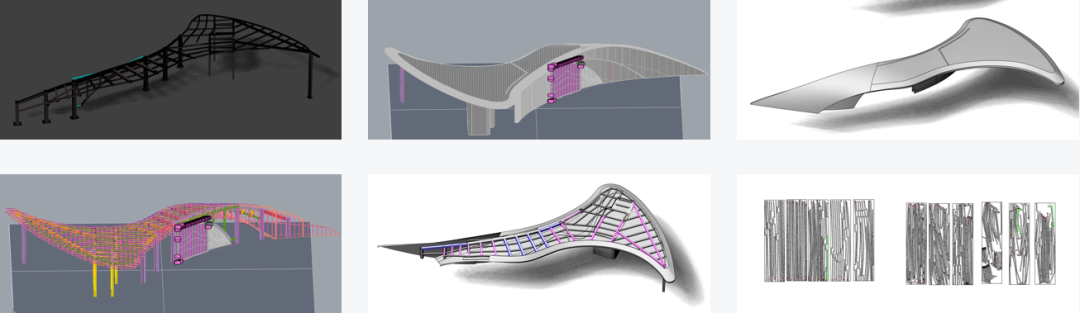

▲  3D建模

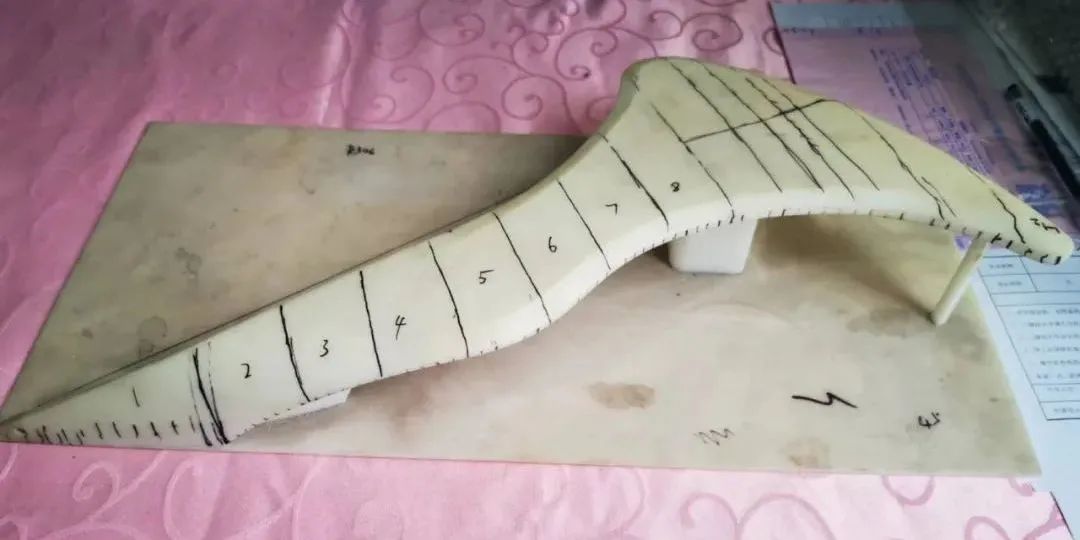

▲  模型打印

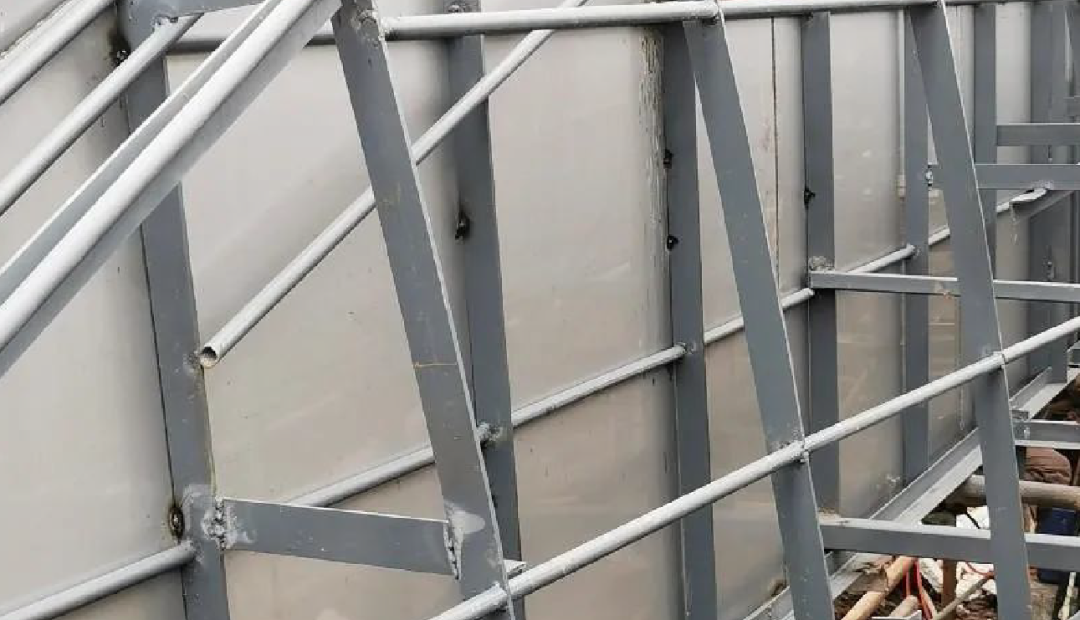

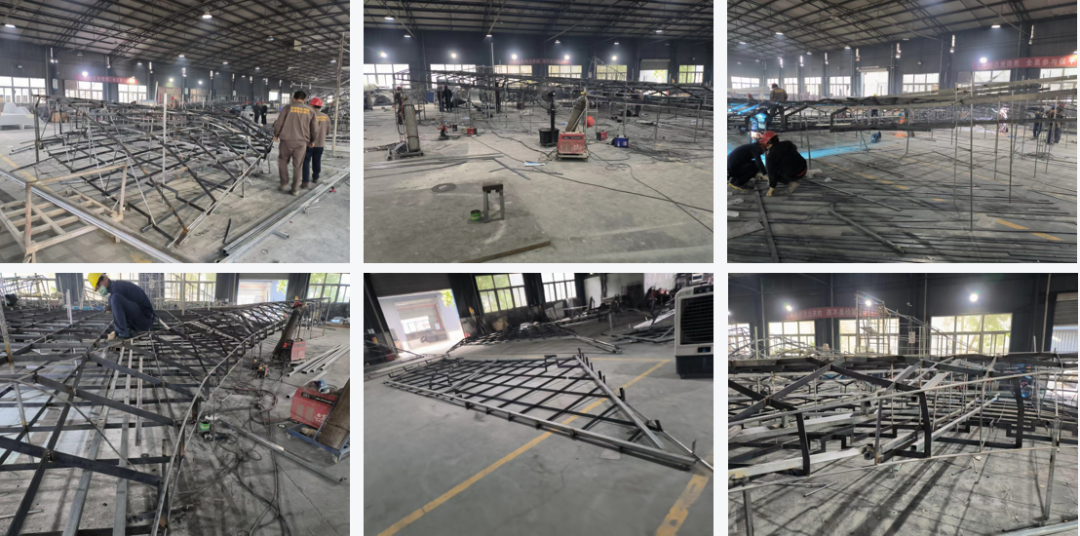

▲  附鋼工廠預拼裝

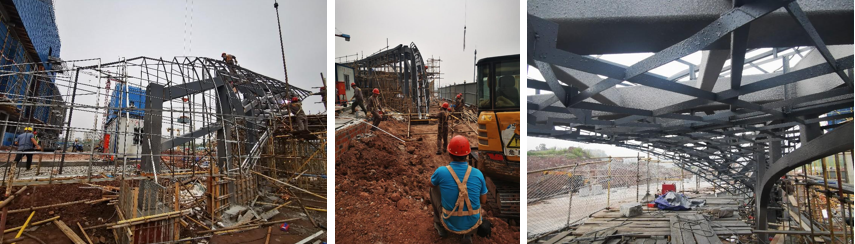

▲  附鋼現場拼裝

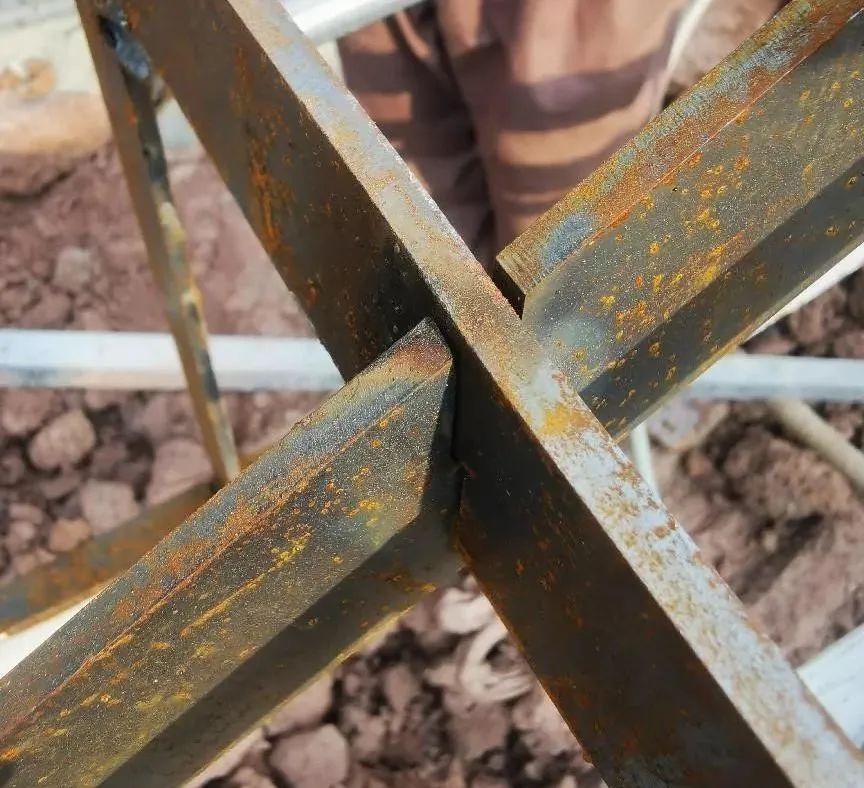

▲  附鋼卡扣連接

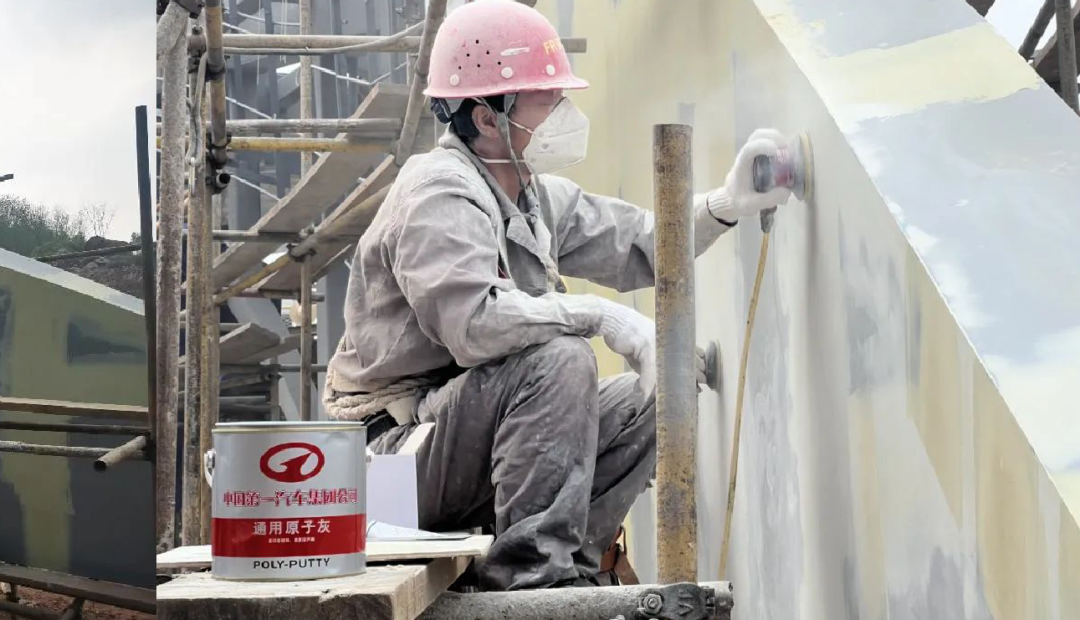

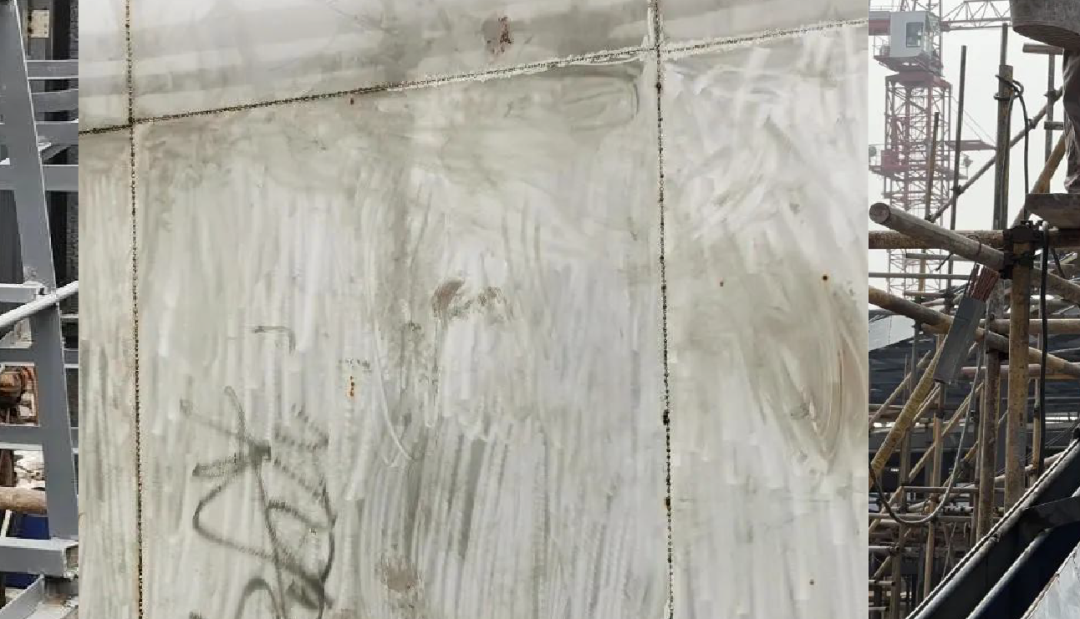

面板安裝要求整體平順、無褶皺、無缺失、無突兀形變，不銹鋼安裝需隨時復核控制節點，控制累積偏移量。施工前提前對板面進行大區塊分區，每個大區塊又由各個鍛造面板組成，板面接縫處先點焊固定，完成大區塊的整體面板初安裝后，再檢查板面接縫，多角度檢查區塊板面效果，無缺失、無突兀形變，還原設計要求合格后方可對板面加固。板與板的密焊需注意板面的熱形變，隨焊隨調，完成焊接后進行拼縫打磨，刮灰，修補瑕疵。

▲  左右滑動查看更多現場畫面

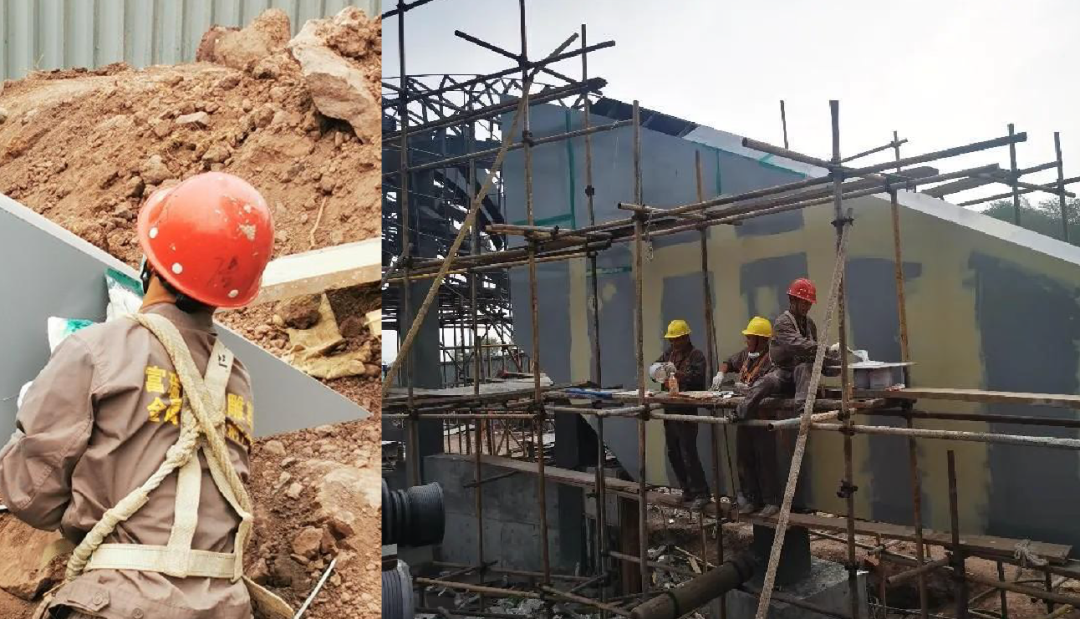

追求極致工藝，局部雙曲面采用鍛造做法，人工敲打弧度，陽角反復打磨，直至順滑度滿足視覺效果。

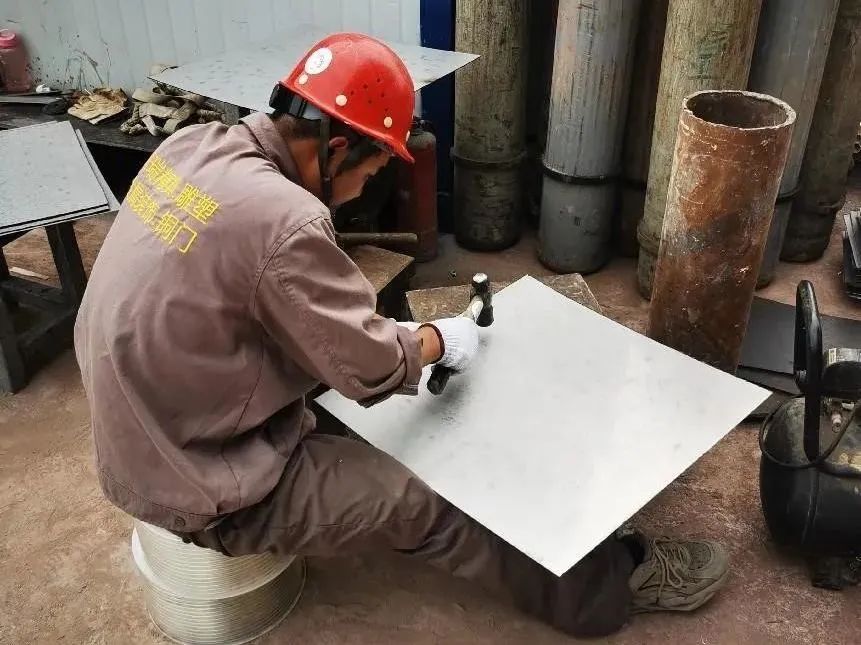

▲  異形板敲打鍛造

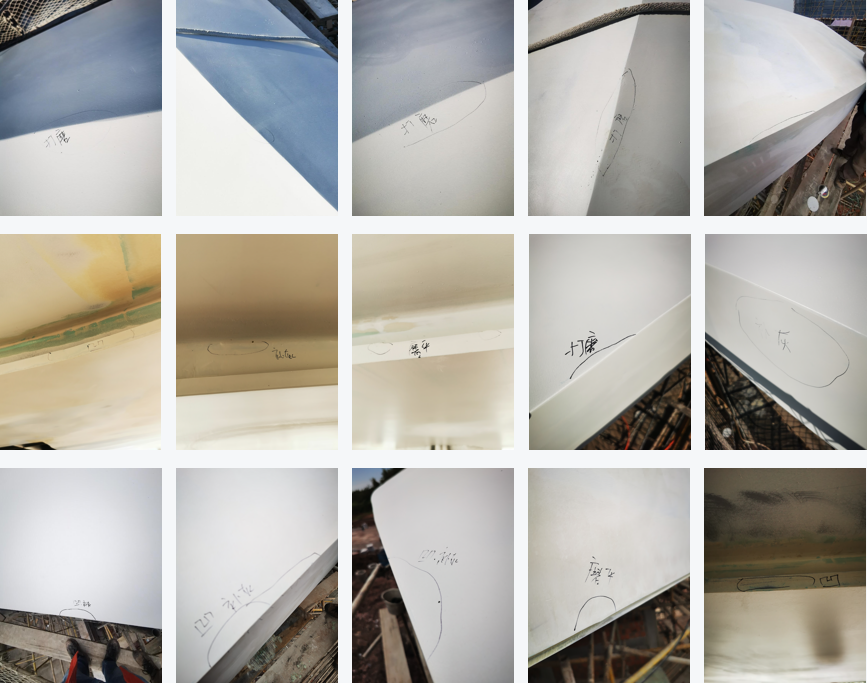

▲  順滑度檢查

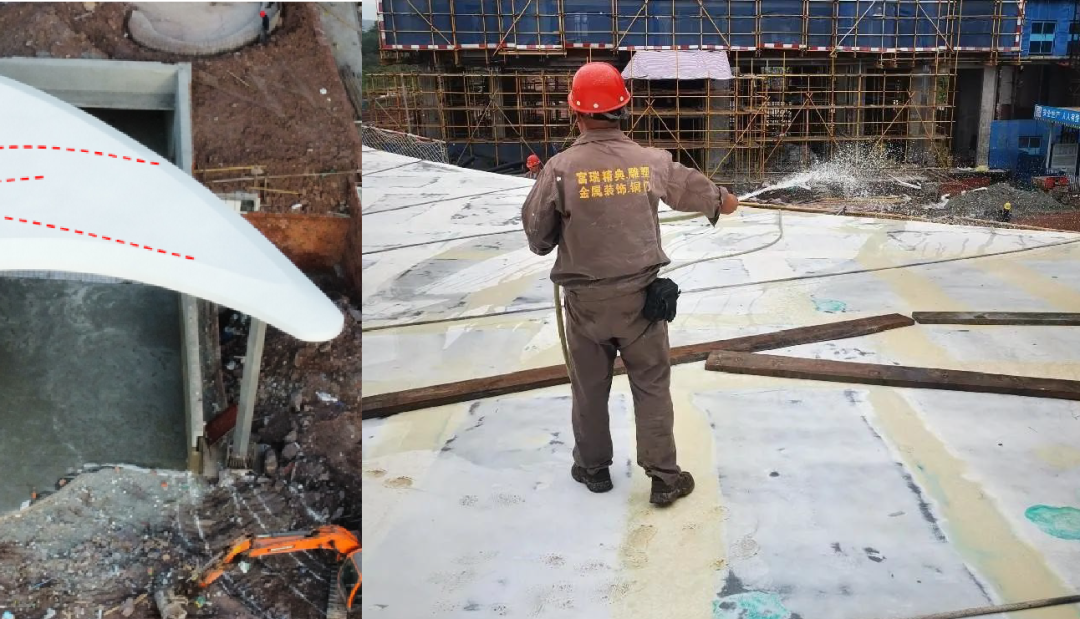

模型推敲水流動線，現場淋水試驗，保證水流散排方向不影響歸家動線，并在檐口下側增加不銹鋼滴水線設計，保證排水順暢。

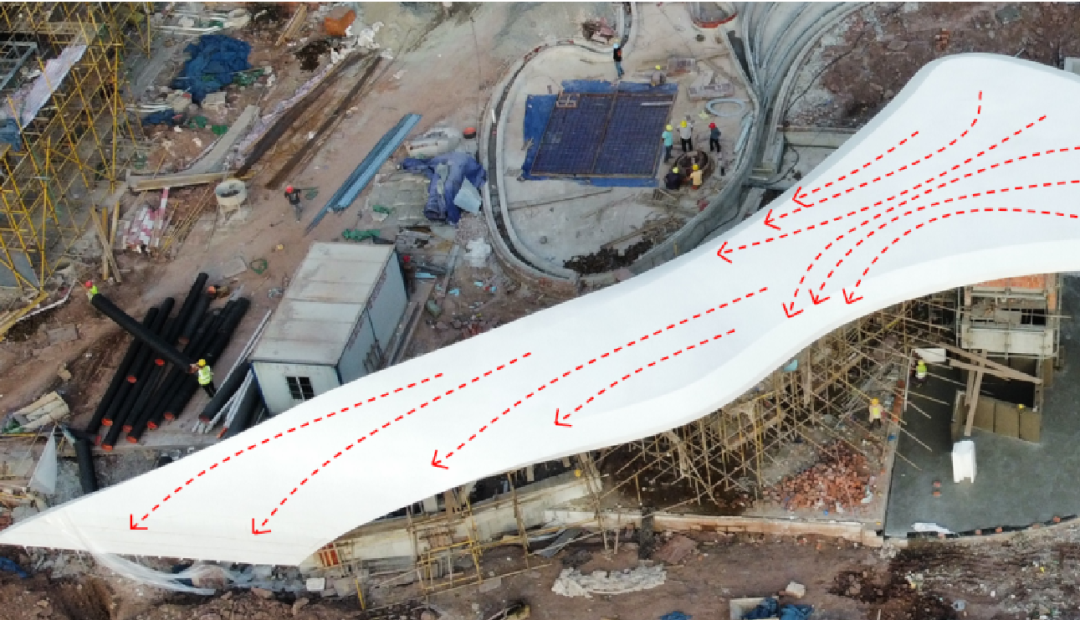

▲  左右滑動查看門房水流動線模擬

表面采用銀白色氟碳漆熱噴涂工藝，大面積油漆噴涂最難的就是控制色差。首先在油漆的選型上反復折騰，進行了多輪打樣，底漆＋中漆＋面漆，深入研究油漆工藝，保證油漆具備啞光效果同時兼顧金屬質感。其次在色差控制上下功夫，對影響色差各項因素如：底材的平整度、油漆的稀釋度、噴涂的方向、油漆的批次、措施的選擇、批次的不同、噴涂的時長等等，著重將以上色差產生因素作為控制要點，嚴格按照油漆工藝規程進行表面涂裝，嚴格控制產品質量。

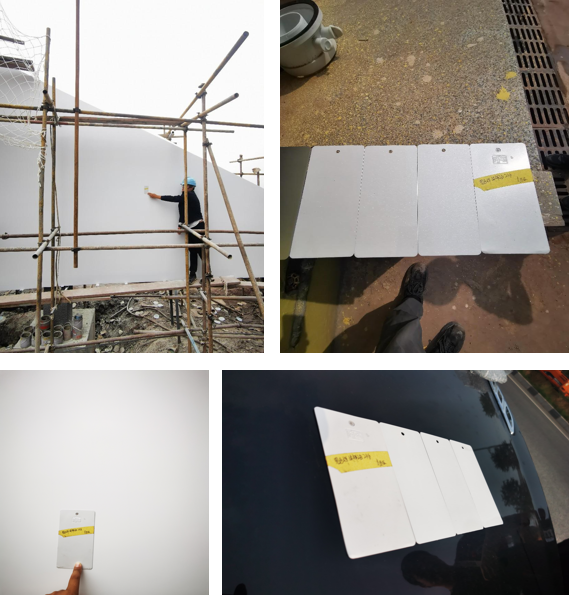

▲  油漆打樣選型

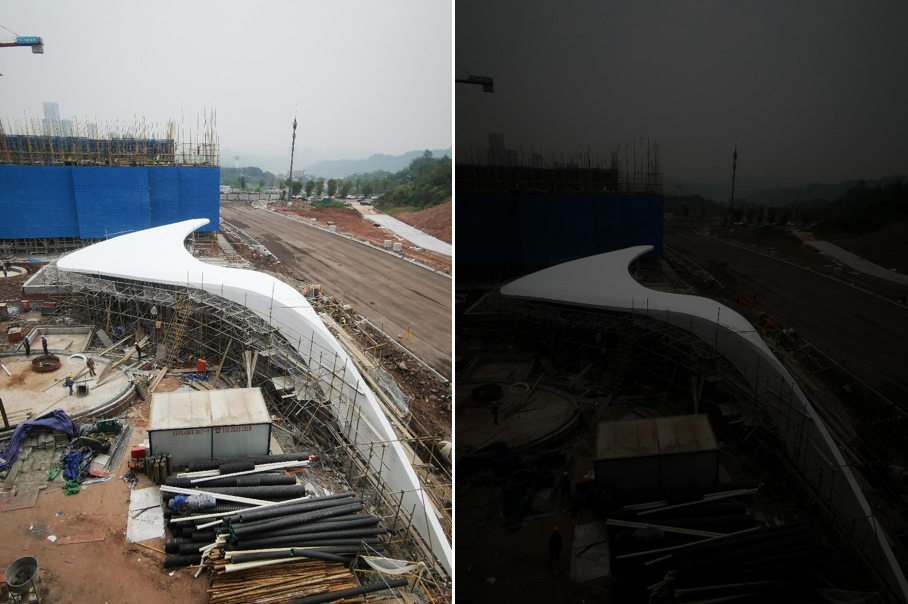

▲  明暗效果平整度檢查

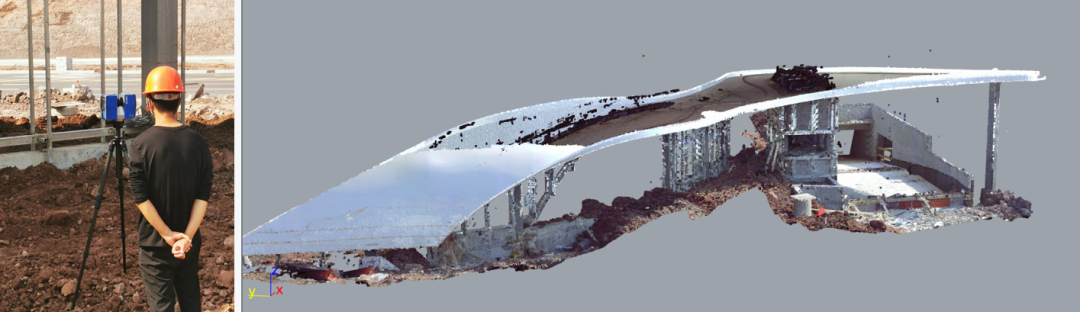

立面鋁板板幅最高達5m且為弧形、異型，為保證平整度，均采用蜂窩鋁板。蜂窩鋁板和頂面不銹鋼密拼同時，弧度還需和主體弧度保持一致，這要求線條不光是有平面上的變化，還有立面上的變化，這也給材料的下單及加工增加了難度。在主體不銹鋼完成以后，現場全站儀打點繪圖，并進行3D掃描建模對比，保證材料下單及安裝準確性。

▲  全站儀打點

▲  3D掃描建模

▲  密拼效果展示

精工細作以構筑理想生活

當城市更迭，人居理念也在不斷升級。正如當下，居住空間與居住品質的關系正在被重新定義，熱愛生活的人期待著更加理想的居住環境，安放對于生活的訴求與理想。目前麓悅江城·悅集實體樣板區已正式開放，期待大家到來。
