BIPV，即光伏建筑一體化。英文全稱是Building Integrated Photovoltaic，它是一種將太陽能發電（光伏）產品集成到建筑上的技術。它融合了光伏和建筑兩個行業的技術，既實現了可再生能源的應用，又降低了建筑能耗，還滿足了建筑的美觀實用要求。
1967年，日本MSK公司最早提出建筑光伏一體化產品。在五十多年的時間里，BIPV產品高速發展，大致經歷了三個階段：
第一代BIPV
1980s-1990s
第一代BIPV產品主要是在建筑外部安裝傳統的玻璃幕墻式太陽能電池板。這些產品的優點是易于安裝、維護，缺點是外觀不夠美觀，不能滿足建筑師對設計的要求。
第二代BIPV
2000s-2010s
第二代BIPV產品開始將太陽能電池板集成到建筑的外觀中，以達到更好的外觀效果。這些產品的例子包括太陽能屋頂瓦片和太陽能玻璃。這些產品更加美觀，但成本更高。
第三代BIPV
2010s至今
第三代BIPV產品的重點是實現更高的能源轉換效率和更低的成本。這些產品主要集成在建筑的外墻、窗戶、屋頂和陽臺等部位。目前，第三代BIPV產品的成本正在逐漸降低，使其更具吸引力并且更廣泛應用于建筑行業。
1996年落成的位于西班牙的龐貝·法布拉圖書館（The?Pompeu?Fabra?Library）被很多人認為是BIPV的一次相對完美的實踐。

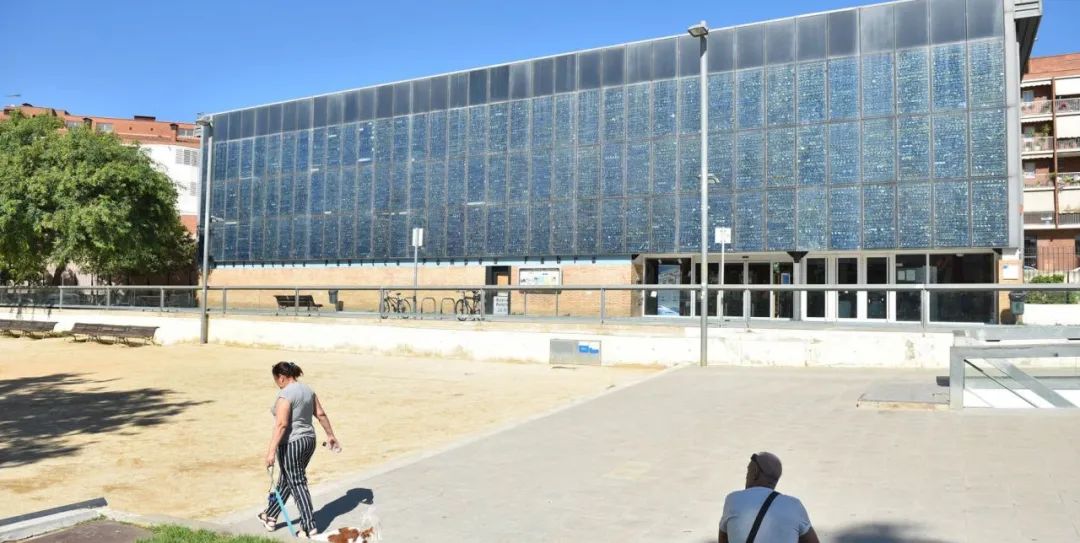

▲ 室外側的整體效果

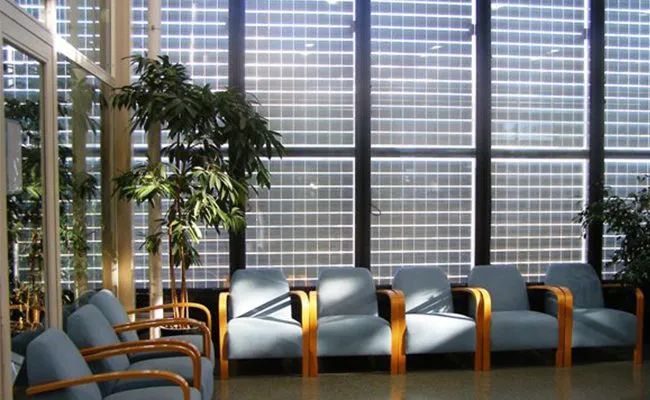

▲ 室內效果
龐貝·法布拉圖書館位于西班牙巴塞羅那東北20公里的馬塔洛（Mataro）中心，在南立面采用了雙層呼吸式幕墻，其中外表皮由中空鋼化玻璃夾膠藍色多晶硅電池片組成，尺寸為1.1m*2.15m，可以透過光線。雙層呼吸式光伏幕墻的面積約255㎡，最大輸出功率是20KWP，由內外兩層表皮構成，中間有150mm的空腔。雙層呼吸式玻璃幕墻采用混合式通風，夏季采用自然式排風，由上升的空氣流帶走空腔的熱量。冬季采用機械式通風，光伏組件產生的工作熱量，由機械風扇將熱空氣輸送進建筑的能量循環系統，供室內空調使用。
這個項目被認為是光伏材料最早和幕墻完美整合的公共建筑，因此被認為是第一個真正意義上的光伏建筑一體化項目。
傳統的BIPV產品透過率低，如何和建筑表皮結合，在相當長的時間里，困擾著甲方以及建筑師。這段時間BIPV只能大量的被用于屋面、采光頂。
由John McAsian+Partners在2011年設計的倫敦國王十字火車站翻新工作項目中，工程主要包括修復原有建筑的南立面、重新粉刷南側和北側建筑的尖頂、翻新站臺和兩個筒形穹頂層面。其中主列車棚長250m，高22m，寬65m，橫跨8個站臺。改造工程立足于綠色環保目標，最終在桶形拱頂屋頂上安裝了Sundog Energy的1400塊、大約2500㎡的玻璃光伏板，可替代10%的能源供應。在玻璃-玻璃層壓板中，晶硅太陽能電池被封裝在透明塑料中，并夾在兩片透明玻璃之間。電池之間的間隙允許光通過 BIPV 層壓板傳輸?shù)浇ㄖ镏?。這樣實現了供能、采光、遮陽三合一的需求，是光伏產品與建筑比較好的結合范例。
▲ 倫敦國王十字車站室內照片
光伏與采光頂?shù)慕Y(jié)合的手法較為常見，在2014年建成的荷蘭的內梅亨大學Grotius教學樓的skylight項目上，建筑師采用了單塊玻璃點陣式布置的光伏玻璃產品，中庭屋頂采用透明太陽能板，既可以引入適量的自然光線，又可以產生一定的能源，光伏板成為玻璃的一部分，形成斑駁的光影，營造出舒適又愜意的氛圍。
▲ 內梅亨大學Grotius教學樓

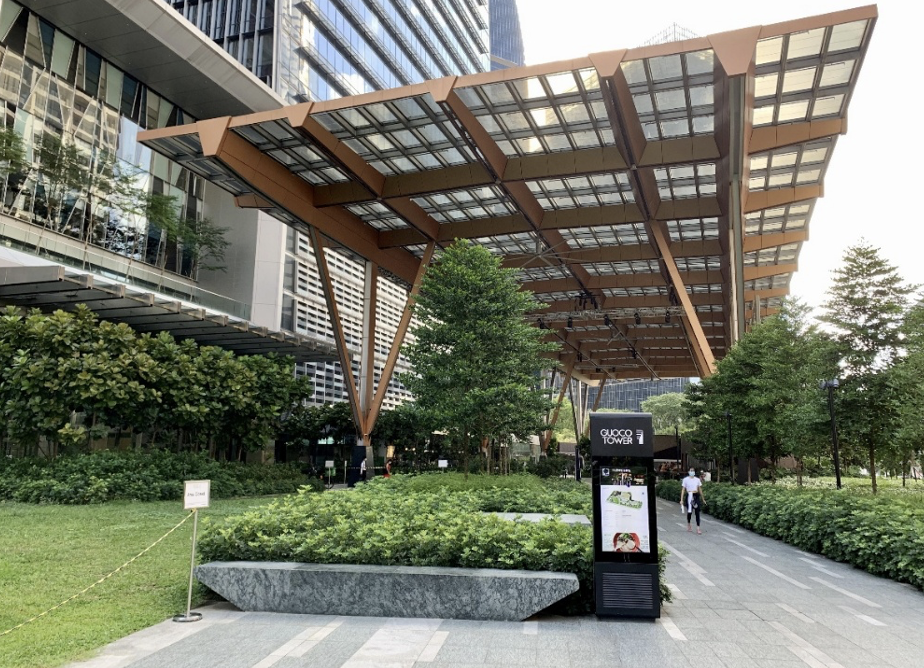

除了采光頂，在一些雨篷上，BIPV也被廣泛應用。SOM在新加坡的超高層Tanjong Pagar Center項目的主入口采用了Onyx Solar的最新產品，該項目整合了位于大樓入口處的2600平米的大型光伏涼棚，裝機容量為125千瓦時。涼棚采用了858個非晶硅光伏玻璃模塊，尺寸為2456x1245毫米，半透明度為10%，這將使建筑在陽光的照射下每天能提供超過7000盞燈即每年125810千瓦時的能源。
2022年的8月12日，美國出臺《2022通脹削減法案》，對光伏行業的利好政策時間跨度長，補貼力度大，有研究表示，預計法案實施將刺激美國光伏行業進入爆發期，而國內出口美國光伏組件的供應商有望因美國內需擴大而受益。

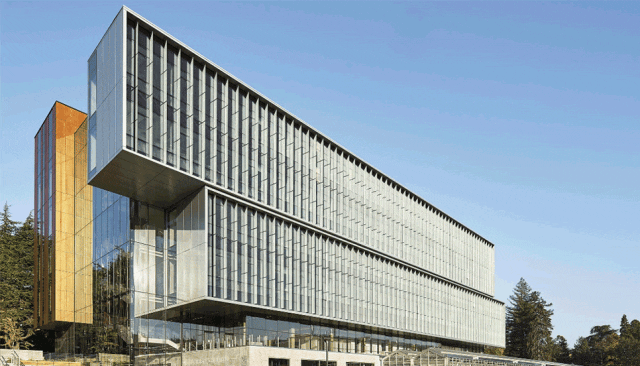

在美國華盛頓，2018年由建筑師Perkins+Will設計的華盛頓大學藝術與科學學院生命科學大樓(LSB)，它為學生提供超過170,000平方英尺的開放和靈活的實驗室空間，以促進生物學領域研究的協作和跨學科方法，被設想為能源效率、創新和現場可再生能源方面的基準項目。清潔能源的部署和使用是大學可持續發展氣候行動計劃的主要目標，項目獲得了LEED金級認證。
Perkins+Will與大學城市基礎設施實驗室內的跨學科團隊組成的UW-Solar學生小組合作設計并安裝了一個組合的100kW太陽能系統，其特點是在建筑物的西南立面安裝了一個創新的垂直光伏翅片系統，這些PV鰭片在美國尚屬首創，它們由非晶硅太陽能電池制成，可捕獲陽光并將其轉化為清潔電力。它們是全玻璃、半透明的，讓20%的可見光通過鰭片，每個翅片由三層夾層鋼化玻璃組成，每平方英尺提供3.15瓦的功率；它們是無框的，垂直且垂直（90度角）安裝在幕墻上；隱藏式接線盒和電線使建筑設計更加完美。建成后的生命科學樓率先運用創新太陽能技術，在室外安裝了同類首批豎向玻璃肋板太陽能光伏裝置，預計由此生成的電能足以滿足1150平方米以上辦公場所的全年照明需求。
▲ 室外局部放大圖

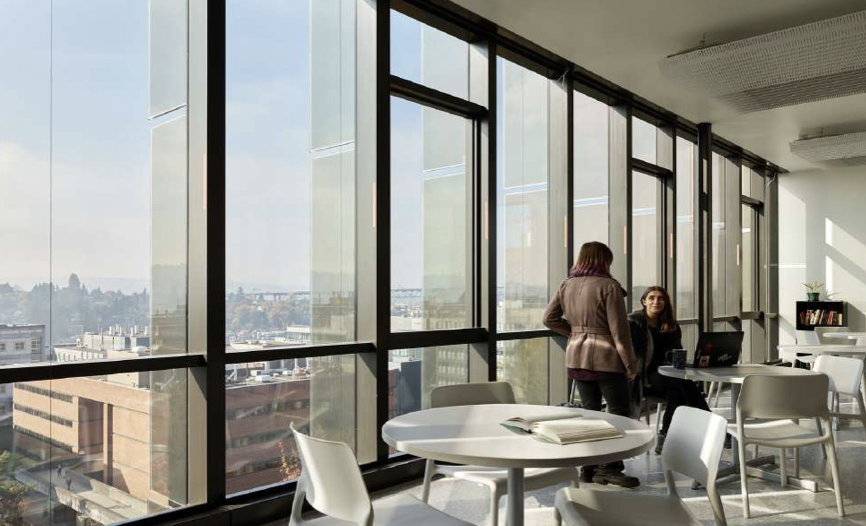

▲ 室內玻璃飛翼光伏板實景圖
歐洲是全球最大的BIPV市場之一，截至2021年，歐洲的BIPV市場規模達到了9.6億歐元，占全球BIPV市場的近一半。各國政府均推出了一系列鼓勵BIPV發展的政策措施，包括減稅、補貼、建筑節能法規等。比較活躍的國家包括德國、法國、荷蘭和西班牙等。歐洲的BIPV技術不斷創新，已經出現了許多新型BIPV產品，如透明太陽能電池板、可彎曲電池板、有機太陽能電池板等。這些新技術可以更好地適應不同的建筑需求，提高建筑物的節能效果和美觀度。

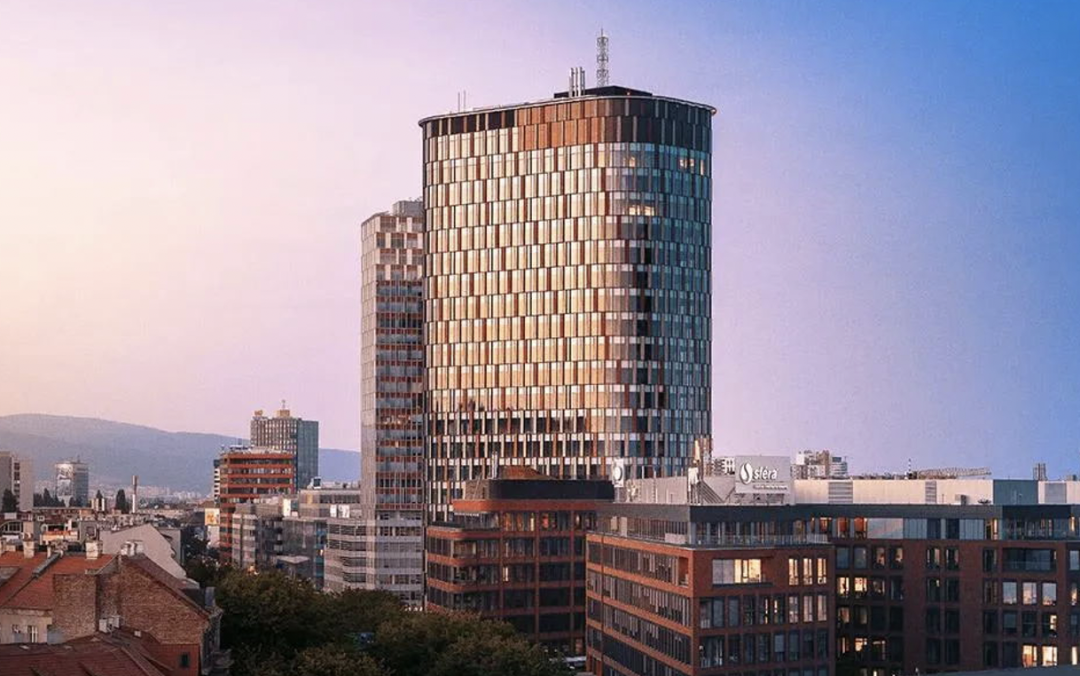

在斯洛伐克，Onyx Solar為布拉迪斯拉發這個標志性雙城大廈（TWIN CITY TOWER）項目的幕墻提供了非晶硅技術。他們供應的非晶硅玻璃為全黑，帶灰色熔塊圖案，可根據項目要求提供各種尺寸的玻璃，其中一些尺寸幾乎達到4平方米。他們提供的192片玻璃可實現25kW的峰值功率，這些玻璃被集中使用在塔樓與裙樓交接的部位以及塔冠的頂部區域。
雙城項目是由最大的國際開發商之一HB Reavis開發的新開發項目。它成為布拉迪斯拉發的重要標志。
▲ 非晶硅黑色玻璃在塔裙交接及塔冠頂部處實景
▲ 非晶硅黑色玻璃在塔裙交接處局部放大實景

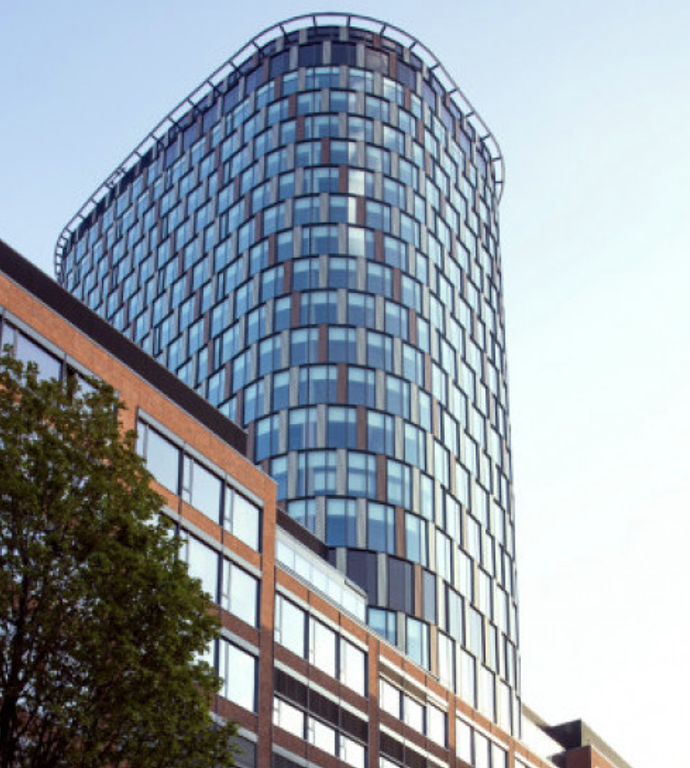

二十年多前，法國南部城市里昂就描繪了“智慧里昂”的城市愿景，2010年，其多功能混合社區Confluence被世界自然基金會認定為法國乃至歐洲的第一個可持續發展的社區。
坐落在Confluence社區內，2015年完成新建的綜合建筑Hikari，全球知名日本建筑師隈研吾是其建筑風格的主要把控者。
它第一次實現了法國政府提出的所有新建公共建筑都建成“Positive Energy Building”即“正能源建筑”的新要求，并成為該社區的智慧標桿。Hikari建筑是一個開創性的項目，東、南、西三座優雅而輕盈的現代建筑組成了歐洲第一個正能源的多功能社區，是歐洲的第一個正能源建筑群。其公寓、商店和辦公室使用的能源由Sunewat XL太陽能玻璃產生，該玻璃作為立面安裝，占地520米，該玻璃包含光伏電池，控制進入公寓的太陽能量，每年發電15000千瓦時。
德國作為世界上最早啟動能源轉型的國家，從2010年前后至今，德國的光伏產業曾經歷了爆發式增長、全民光伏的輝煌階段，也經歷了2014年之后的補貼退坡而帶來的行業大滑坡，現如今已逐步回歸理性發展。相關數據顯示，2019年德國可再生能源發電占總發電量比例達到約43%，提前完成原定的2020年“可再生能源占比達35%”目標，其中，光伏發電貢獻度達到近20%，德國的BIPV技術已經處于領先水平。

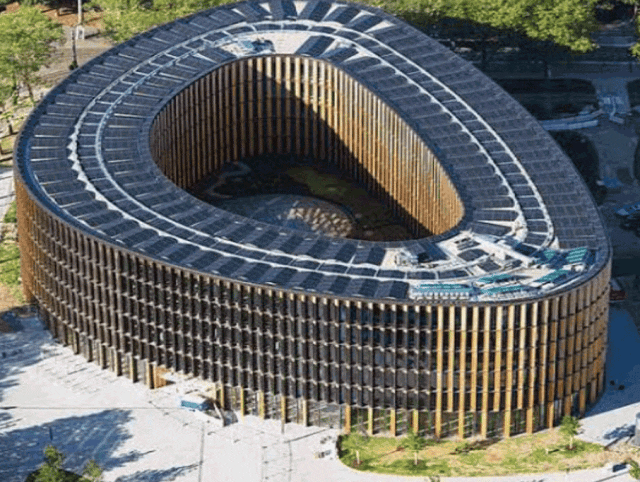

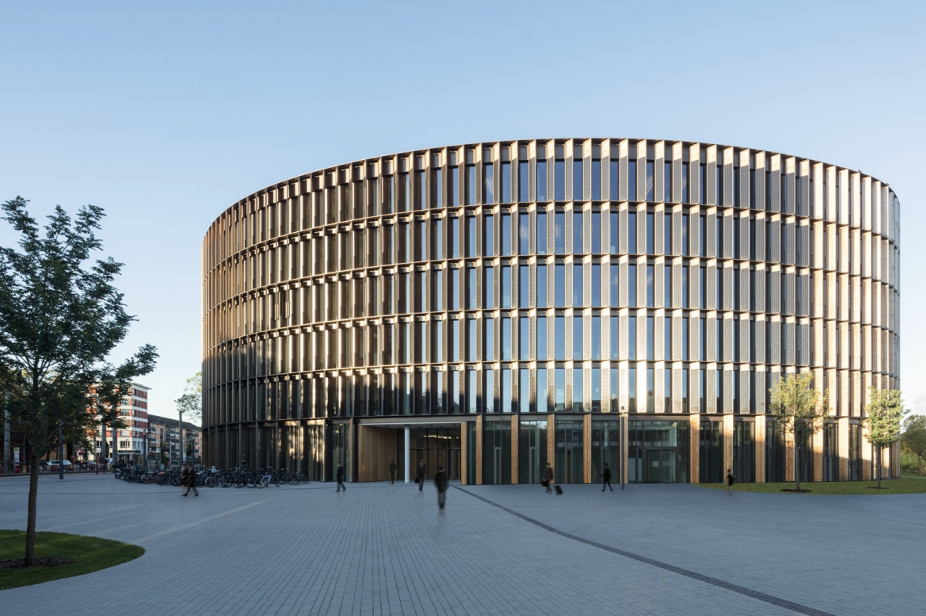

由Ingenhoven architects設計的德國弗萊堡市政廳的一期工程于2018年完工，這座包含了行政辦公中心以及日間托兒所的市政廳是全世界第一個達到“能源盈余”標準的公共建筑。
立面采用了當?shù)氐穆淙~松木，市政廳大樓的傾斜凸出的部分立面以縱向排布的、具有高隔熱性能的光伏板模塊構成，立面上的光伏板能夠產生建筑運行所需的能源。這些分布于立面以及屋面上的光伏板每年生產的能量要多于自身消耗的能量；多出來的能量會被用于城市的電網系統。
基于嚴格的PassivHaus標準，市政廳大樓每年在空調、通風和熱水供給方面的基本能源需求量?jī)H為45kWh每平方米，僅為同類現代辦公建筑能源需求量的40%。
不僅是能源使用方面，該項目更貫徹了可持續性的原則，建筑師為之打造了具有針對性的技術解決方案，同時降低了運行成本。建筑可以通過吸水井和注水井、太陽能板以及熱泵的結合使用來生成所需的熱能；屋頂和立面的光伏板能夠產生電能；地?zé)嵫b置用于制冷和制熱。除此之外，熱質量的激活裝置還能為每間辦公室?guī)?lái)可單獨控制的制熱系統，高效的熱回收系統則被用于機械通風。

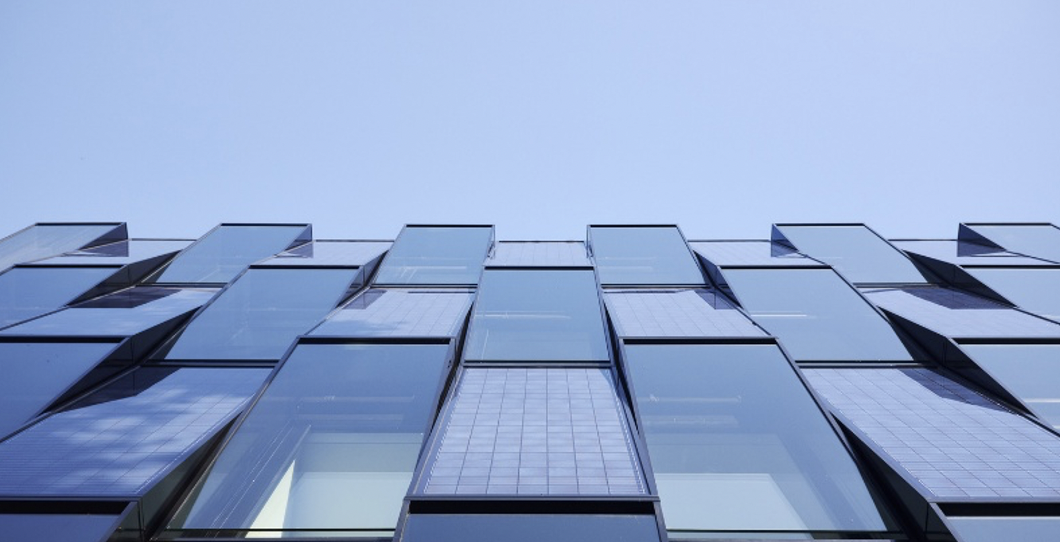

▲ 光伏板和玻璃幕墻結合的局部放大圖

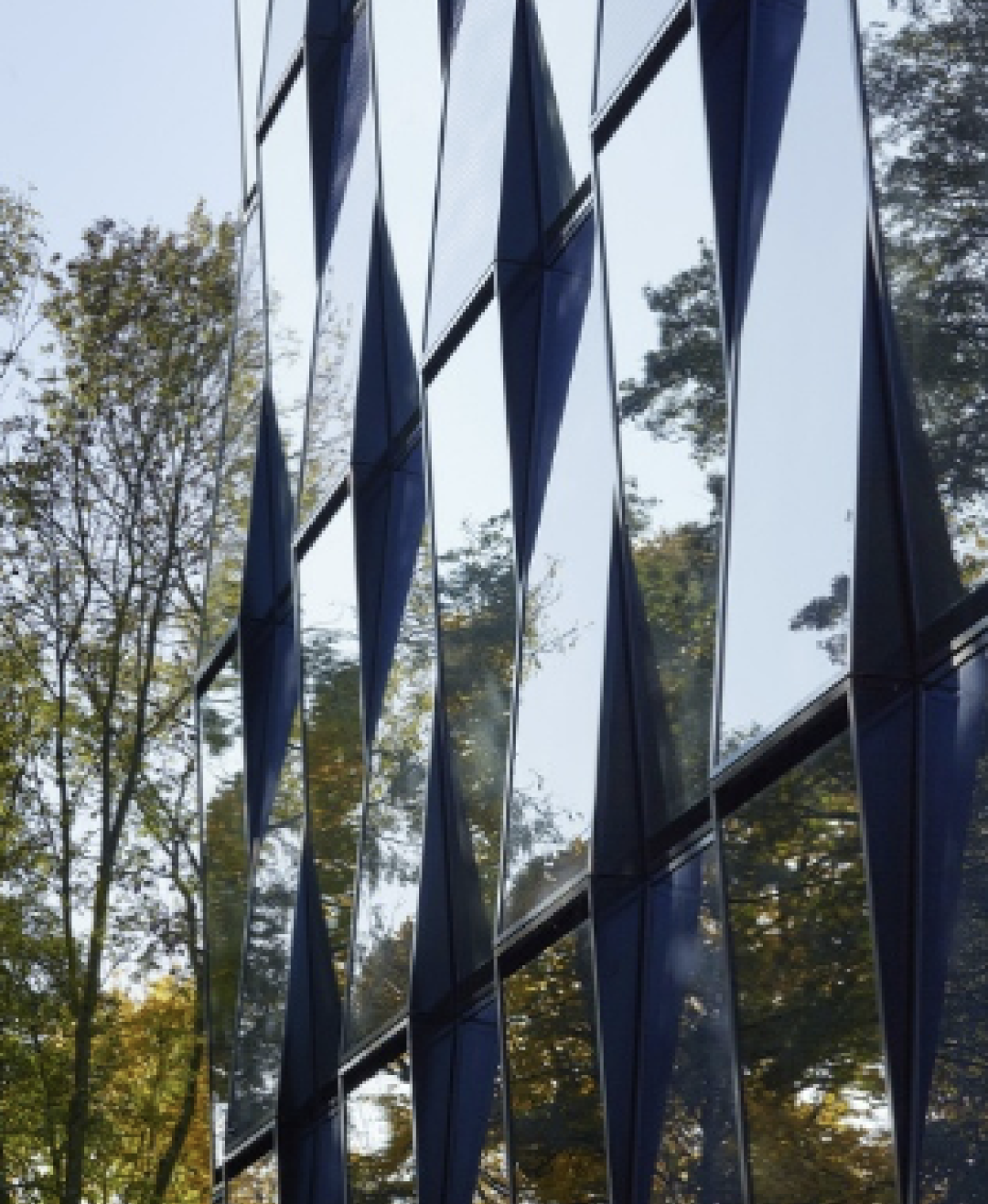

2015年，在門興格拉德巴赫由建筑師Kadawittfeldarchitektur設計的的NEW-Blauhaus新藍屋即包豪斯大樓是鑲嵌在下萊茵大學校園中心的一顆璀璨的藍寶石。正如建筑師所解釋的那樣：“由于其概念是單人紙牌，它是一座沒有后立面的建筑，一座面向四面八方的公共空間的建筑?！?nbsp;它由五個多面的立面組成，每個立面都覆蓋著由玻璃和光伏板組成的動態棋盤。
▲ 新藍屋軸側實景圖

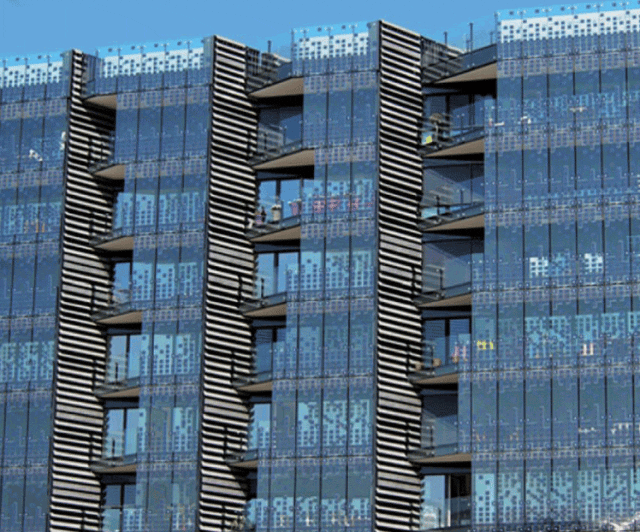

▲ 光伏錯位玻璃
根據立面的方向，面板安裝在不同的傾斜度上，以最大限度地暴露在太陽輻射下。而在建筑物的北面，沒有陽光直射，面板被搪瓷玻璃取代，以保持圖案的一致性，面板之間是藍色玻璃面板，以相反的角度設置，將日光過濾到內部，這種交替的蹺蹺板圖案為立面提供了深度，并創造了一個高效、自然通風的雙層圍護結構。這些策略造就了一座不僅引人注目而且完全碳中和的建筑。
德國的BIPV技術發展日新月異，世界著名的系統幕墻、門窗公司旭格也投入了大量的資源參與BIPV項目的生產制造和研發。

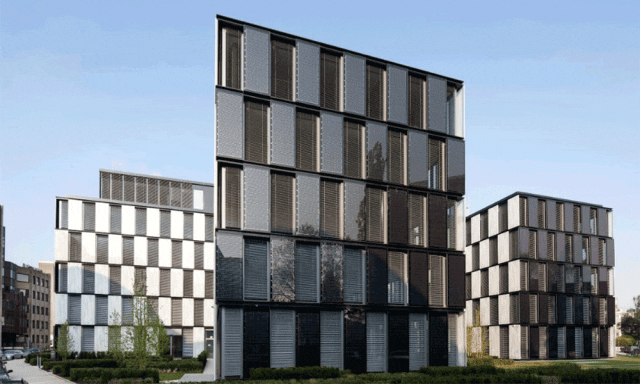

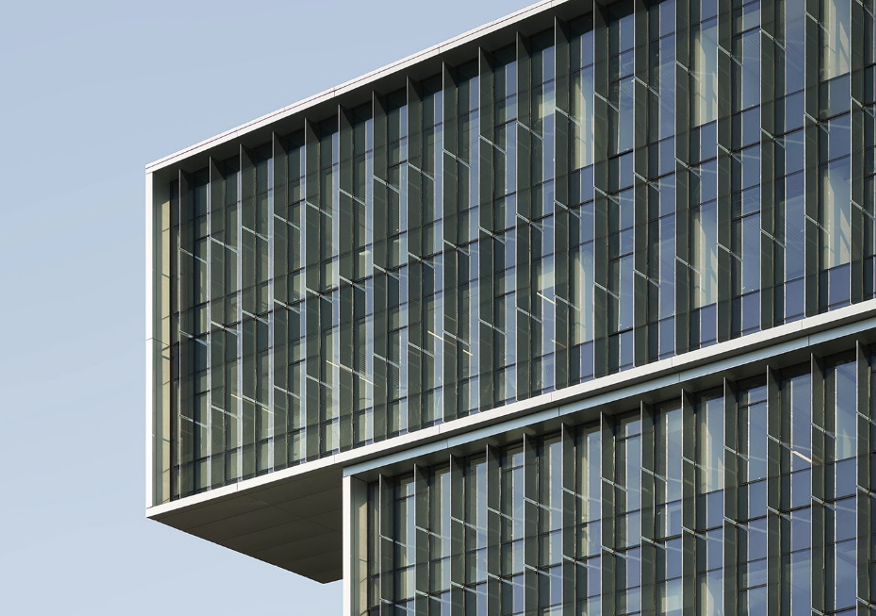

在杜塞爾多夫，建筑師RKW Architektur+設計的Bonneshof Office Center項目上，旭格將他們的定制化高性能的單元式幕墻系統與BIPV做了很好的結合，較好的達到了預期的效果。
隨著B(niǎo)IPV技術的創新、進步，越來越多的建筑，更為復雜的立面、曲面表皮、甚至雙曲面表皮項目開始使用BIPV技術。

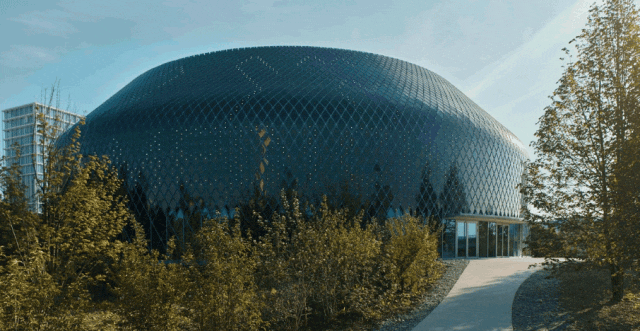

2022年春在瑞士的巴塞爾，新展館Pavillon Novartis在巴塞爾諾華園區開放，該建筑位于萊茵河上，由建筑師Michele de Lucchi設計，作為一個公共空間，將成為公司、人口、校園和城市環境之間的交匯點。

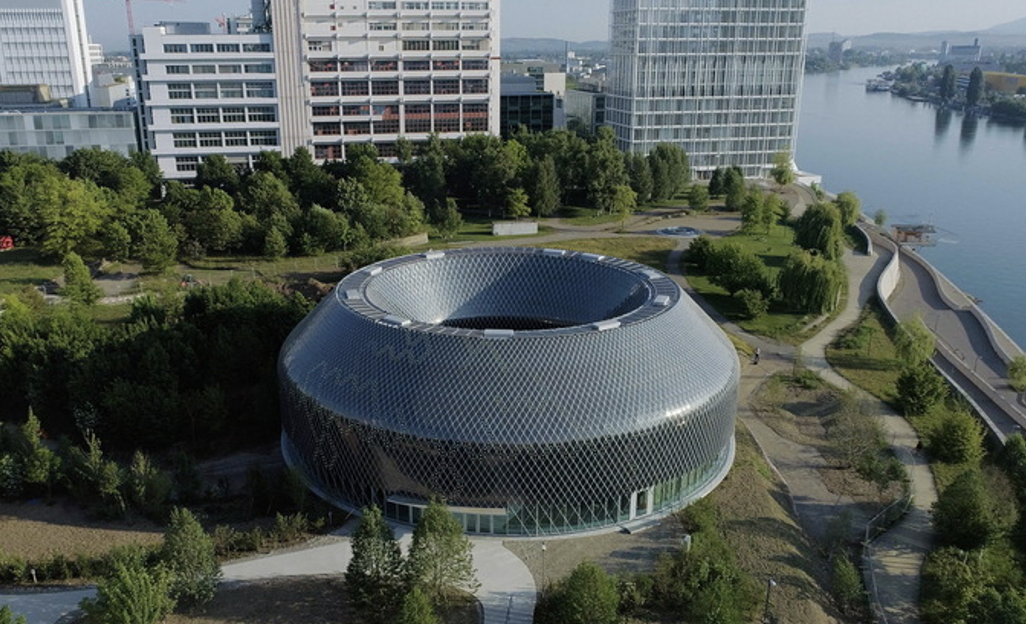

▲ Pavillon Novartis 展館
新展館被半透明的媒體立面所覆蓋，它共有10000塊菱形有機光伏板和30000顆嵌入式LED，LED不僅向外發光，而且還向下方金屬外殼的方向發光——使它們的光通過半透明的太陽能模塊反射和閃爍。
Pavillon Novartis的幕墻采用了透明的硅太陽能電池板，這種電池板可以將光線轉化為電能，并且不會阻礙建筑內部的采光。Pavillon Novartis的太陽能電池板每年可發電約15,000千瓦時，相當于約4個普通家庭一年的用電量。
光伏板下的LED屏幕圖像則由巴塞爾的 HEK（電子藝術之家）策劃完成，展示了三位國際藝術家Daniel Canogar、Esther Hunziker和 Semiconductor的作品。Pavillon Novartis的BIPV技術設計非常注重美學效果，電池板在幕墻上形成了一種幾何圖案，使建筑看起來非?，F(xiàn)代化。
毫不夸張的，該項目是藝術、幕墻的完美結合，也是光伏玻璃、LED的完美結合，算得上BIPV發展史上最為成功的項目之一。

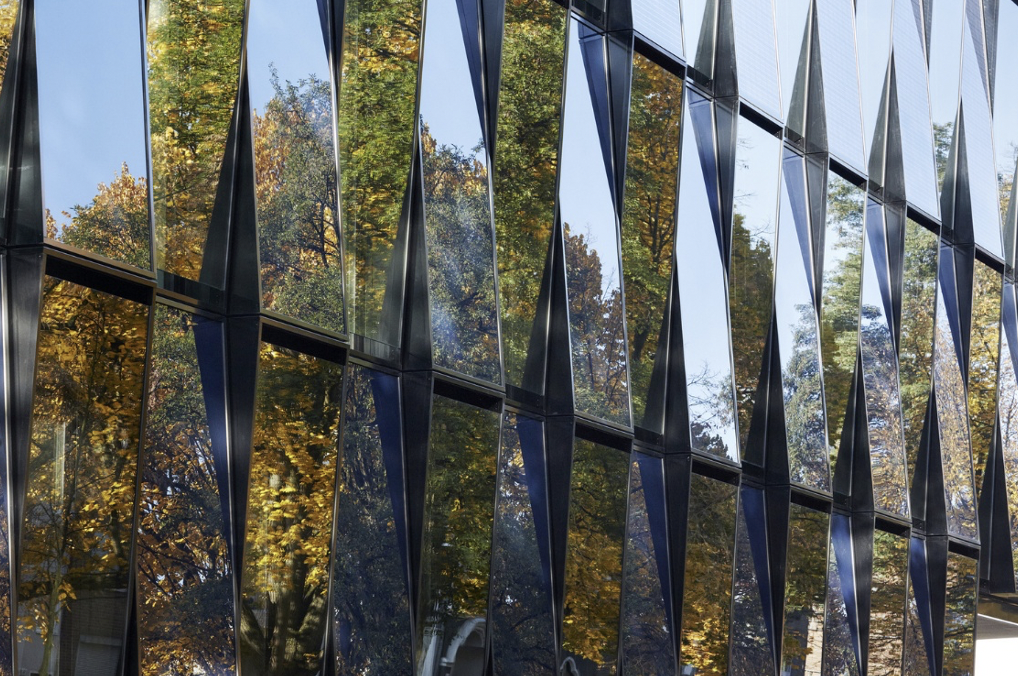

▲ 透明光伏玻璃近距離安裝放大圖
▲ Pavillon Novartis 實景圖
亞洲是BIPV技術的主要市場之一。日本起步較早，以中國、韓國為代表的國家，目前正在高速發展和追趕，積極推廣BIPV技術的應用，特別是韓國，許多大型商業和住宅建筑都已經采用了這種技術。
除了新建建筑之外，BIPV也被充分的應用到了在舊改項目上。

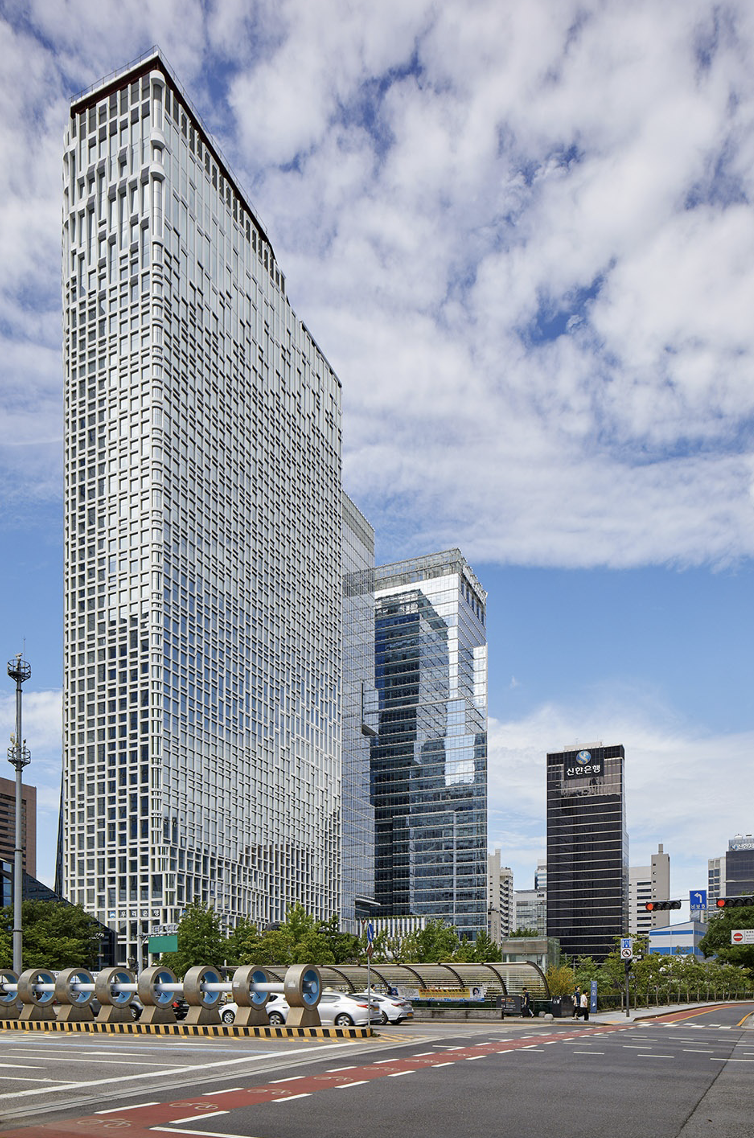

在韓國的首爾清川溪，來自荷蘭的著名建筑師UN Studio在Ben Van Berkel的指導下成功完成了韓華集團總部大樓的 “原地改造”的工作。韓華集團是全球太陽能電池板行業的翹楚，除了視覺上的改變以外，韓華要求他們反映可持續理念，進行綠色外觀設計。
為了滿足這兩方面的要求，UN Studio團隊創建了一個“反應型立面”，利用太陽能減少了建筑物的用電量，同時實現了視覺上引人注目的外觀設計。在落地環節，以每三層空間為一組，每組的室內改造和外立面翻新，整個改造工程完全不影響韓華員工的正常工作。

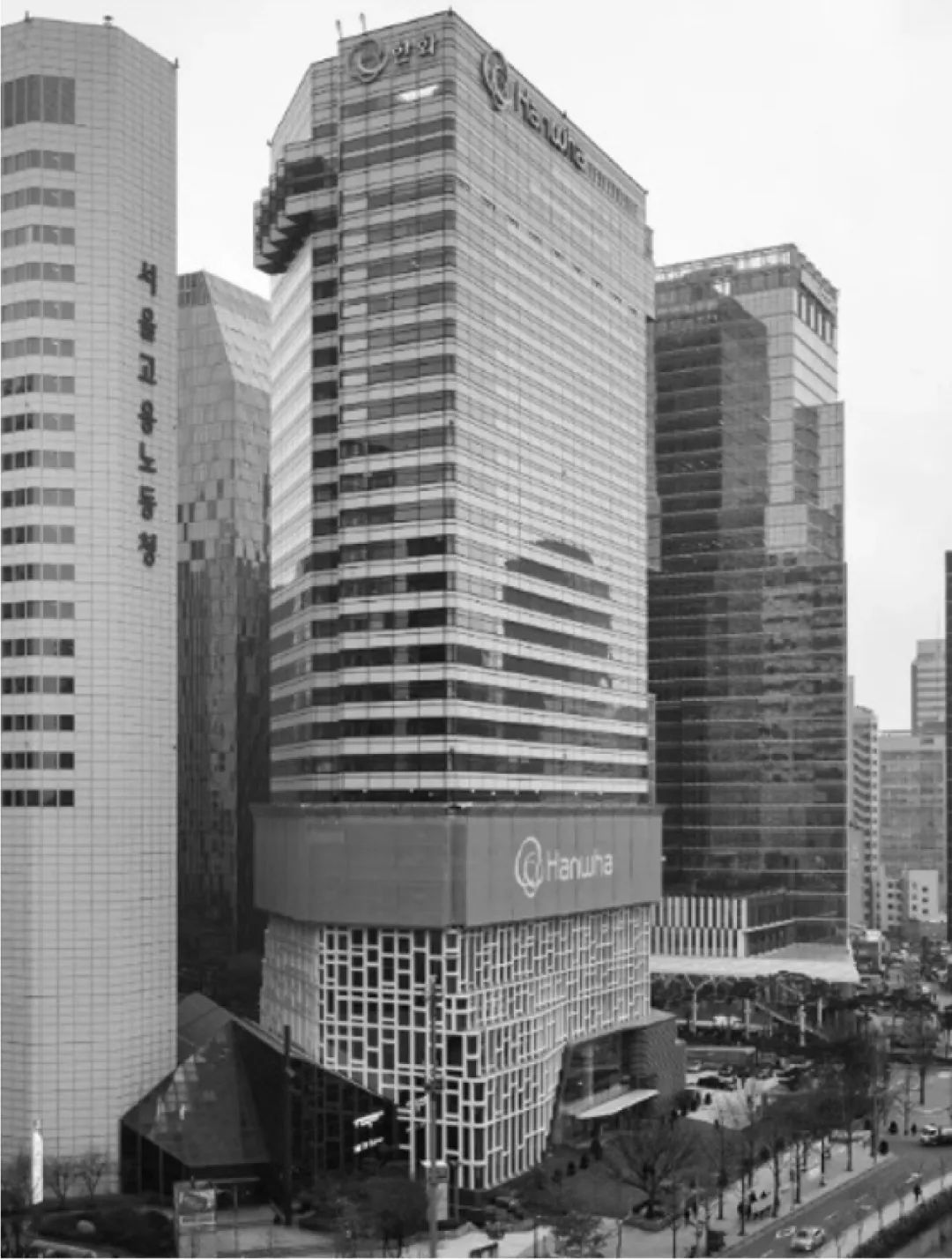

▲ 改造前
▲ 改造后

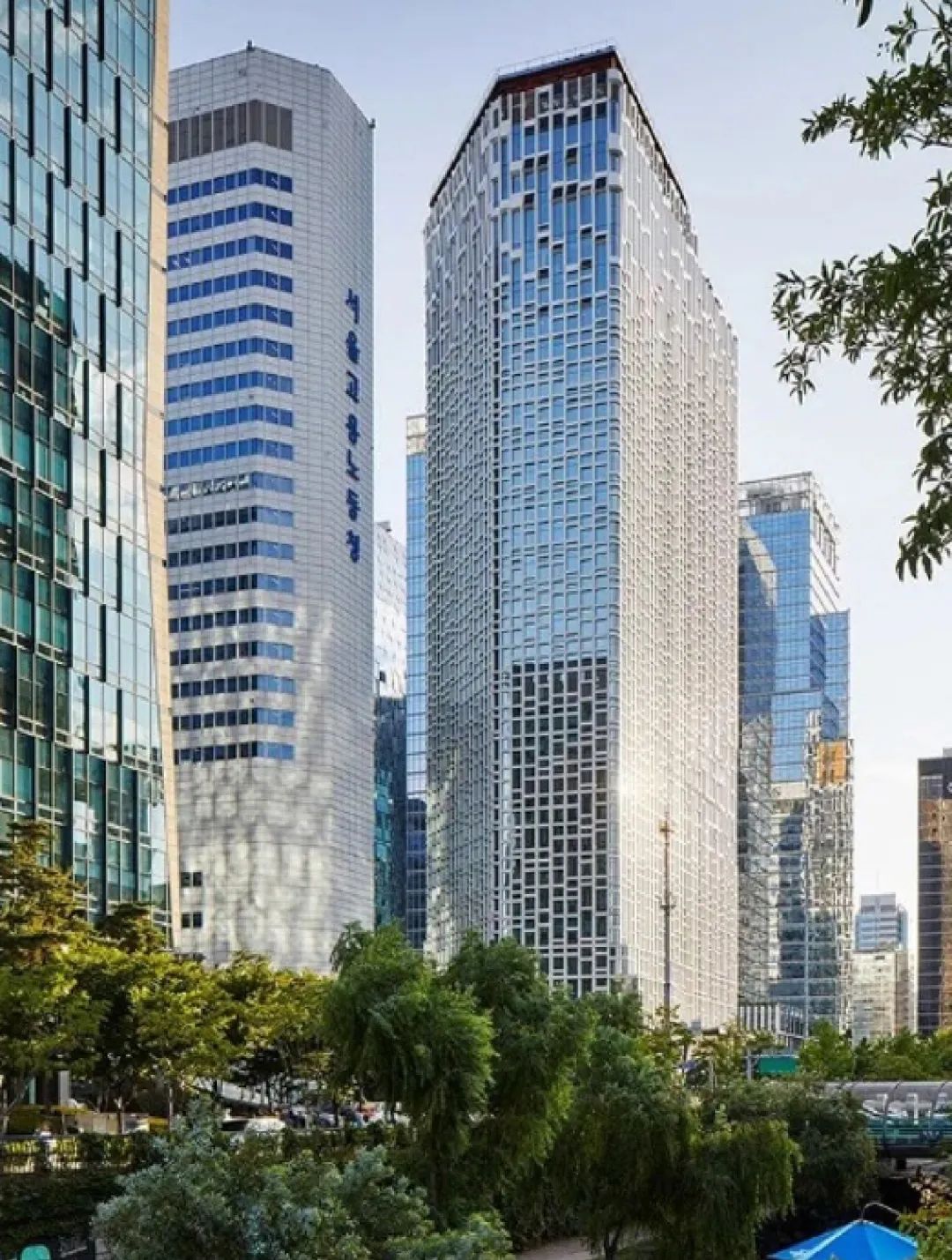

▲ 竣工后整體全貌
在設計時，對日光量較少的立面，建筑師考慮采用平面鋁制框架，保證更多的自然光照射，降低對人工照明的需求，同時還使用更薄的窗戶，讓更多的太陽光線照射進來，以減少冬季取暖用化石燃料的需求。
而日照量多的區間使用更厚的隔熱窗戶，以降低建筑物的熱負荷，減少夏季空調的使用量。這些區間的鋁制框架也呈一定角度，為室內工作人員提供蔭涼。光伏組件集成到立面的鋁制框架中，進一步降低了韓華大廈的能源消耗。
由于韓華大廈缺乏足夠的屋頂空間，組件安裝在陽光接收量最多區間的遮陽板上，韓華大廈外面安裝的韓華Q CELLS的Q.PEAK組件共達275平方米，發電能力與韓華大廈每年800千瓦時/平方米的傳統用電量相當。
▲ 光伏組件和立面的結合局部放大實景照片
▲ 光伏組件和立面的結合放大實景照片

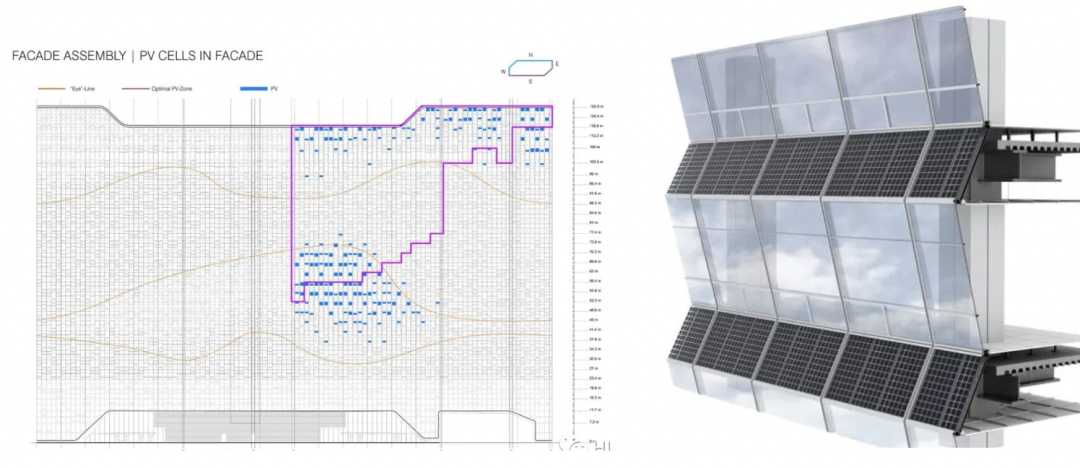

▲ 光伏板的大致分布及墻身局部模型
歐盟在2022年6月推出的名為“RepowerEU”的能源計劃中，提到將建立專門的歐盟太陽能戰略，目標在2025年將歐洲光伏裝機規模較現在翻一番，且在2030年完成600GW的裝機目標，并建議“為所有新建建筑和所有能源性能等級D級及以上（最耗能）的現有建筑安裝屋頂光伏設備”。
BIPV技術發展日新月異，據市場研究公司MarketsandMarkets的預測，全球 BIPV市場規模將在未來五年內復合增長率達17.0%左右。
未來的BIPV的發展趨勢會是以下幾點：
01
成本逐漸下降
隨著太陽能電池板的制造成本不斷降低，BIPV技術的采用成本也將不斷降低。
02
材料技術的不斷創新
新型材料的出現和技術的不斷進步，使得BIPV系統在設計上更加多樣化和靈活。
03
產業鏈的完善
BIPV技術需要太陽能電池板制造商、建筑設計師、建筑施工商和電力公司等多個行業的合作，未來將有更多的產業鏈合作出現，從而推動BIPV技術的發展。
04
政策支持
政府出臺的環保政策和能源政策對于BIPV技術的發展起到了重要作用，各國政府將會出臺更多的政策來鼓勵BIPV技術的采用和發展。
隨著城市化的不斷發展，高層建筑的數量不斷增加，BIPV技術的應用前景也將越來越廣泛，未來還可能出現更多的新型材料和技術，使得BIPV系統更加高效和可持續?？傮w來說，BIPV技術在未來將會成為建筑設計中的重要組成部分，為全球清潔能源的發展做出貢獻。
