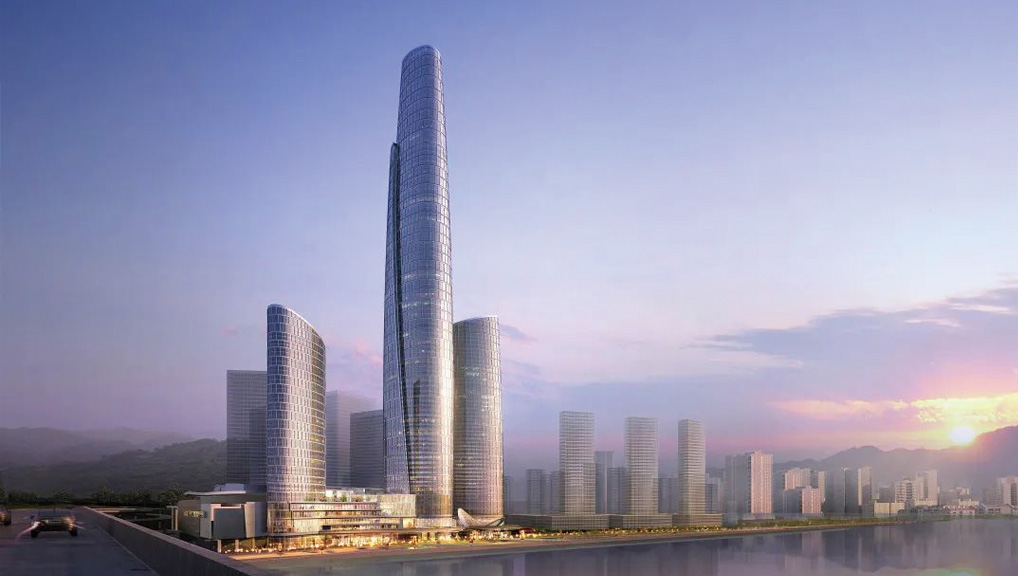

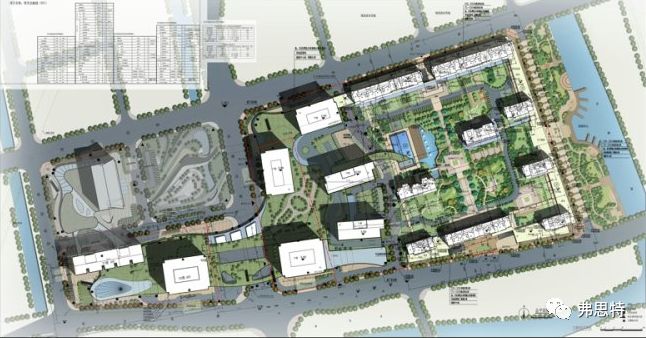

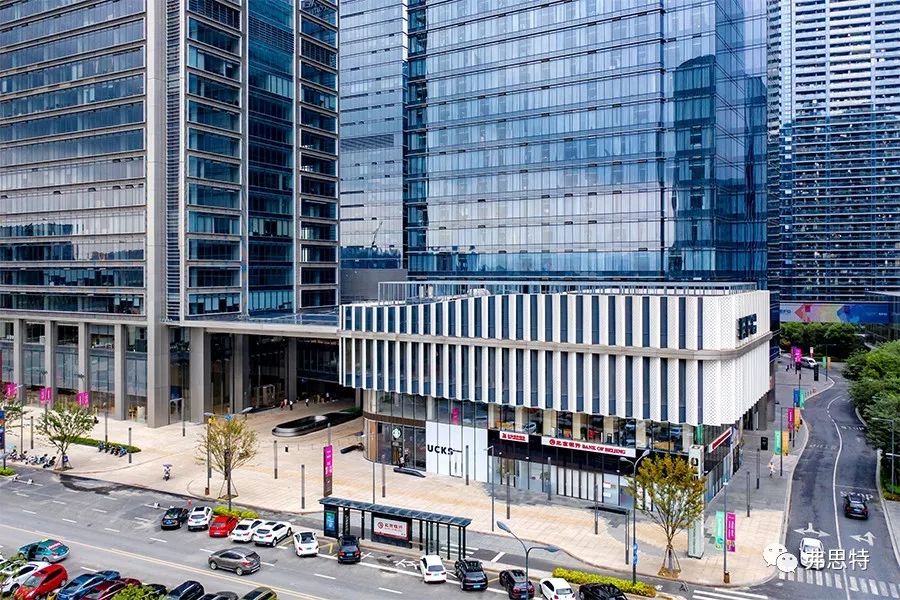

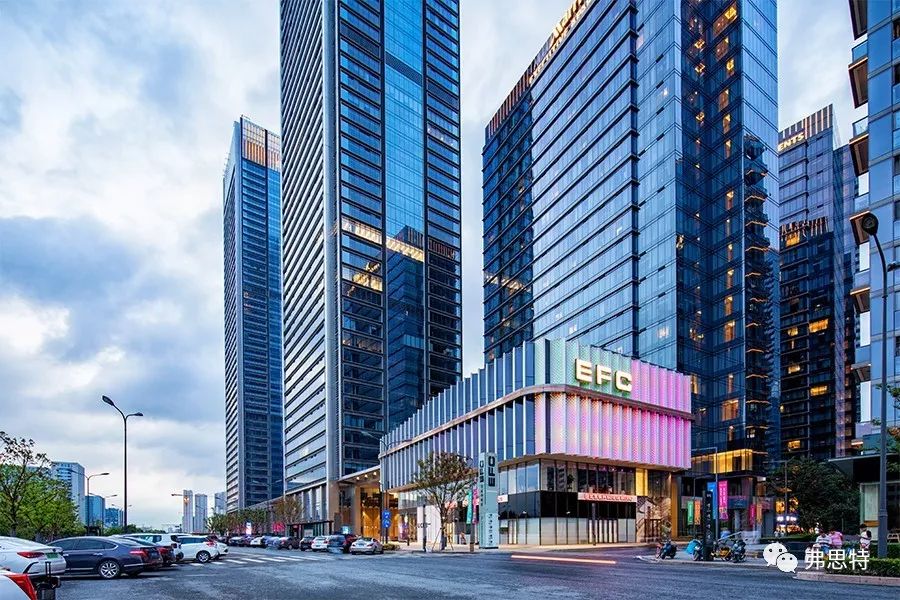

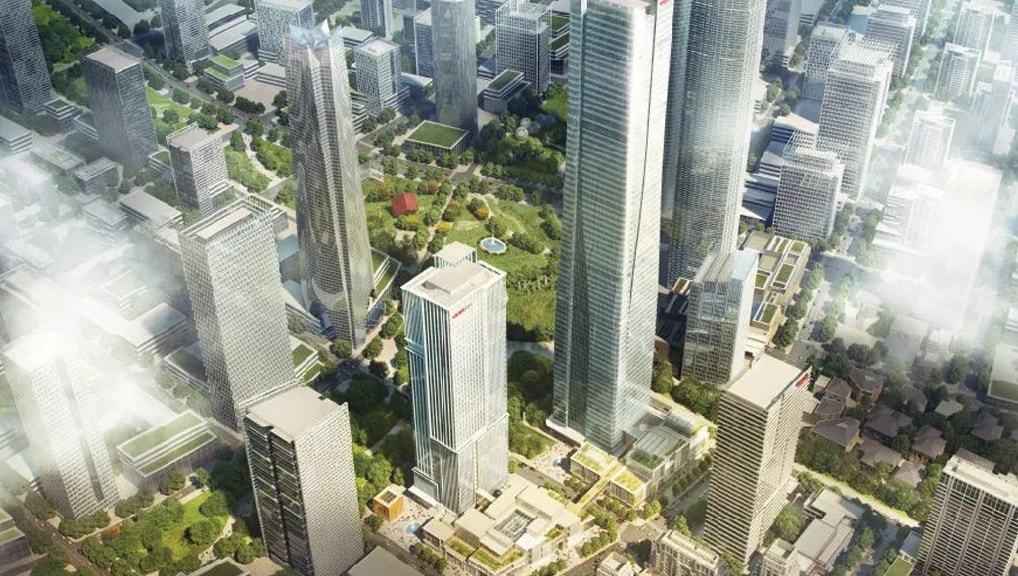

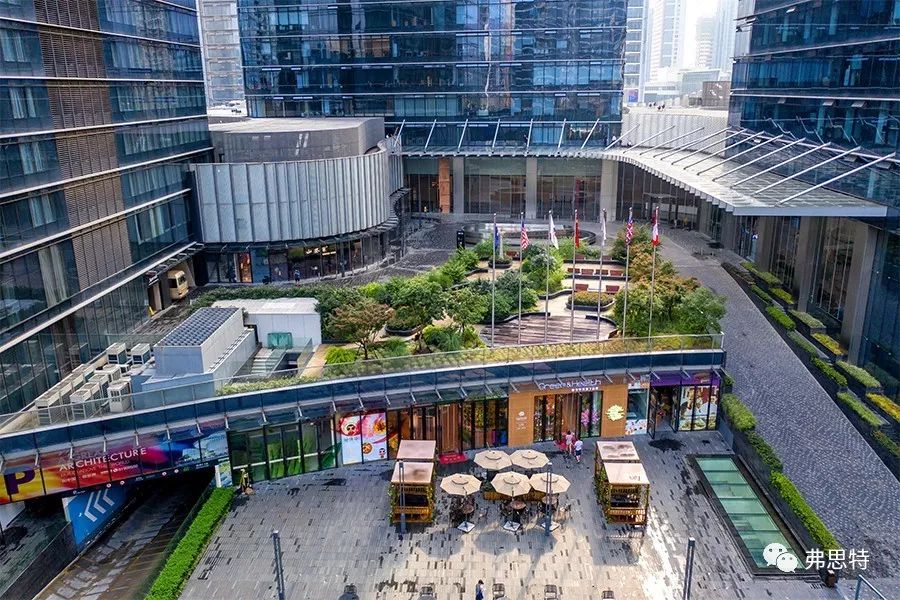

歐美金融城坐落杭州未來科技城CBD核心區的規劃金融港未來科技城CBD核心區，東至閑林港西路、南至紅衛北路、西至規劃道路、北至規劃道路，整體規劃建筑面積近百萬平方米，涵蓋地鐵上蓋都市美式住宅、超甲LEED 白金寫字樓、萬豪旗下萬麗酒店、留學生嶺館、國際服務式公寓和e-shopping Mall。

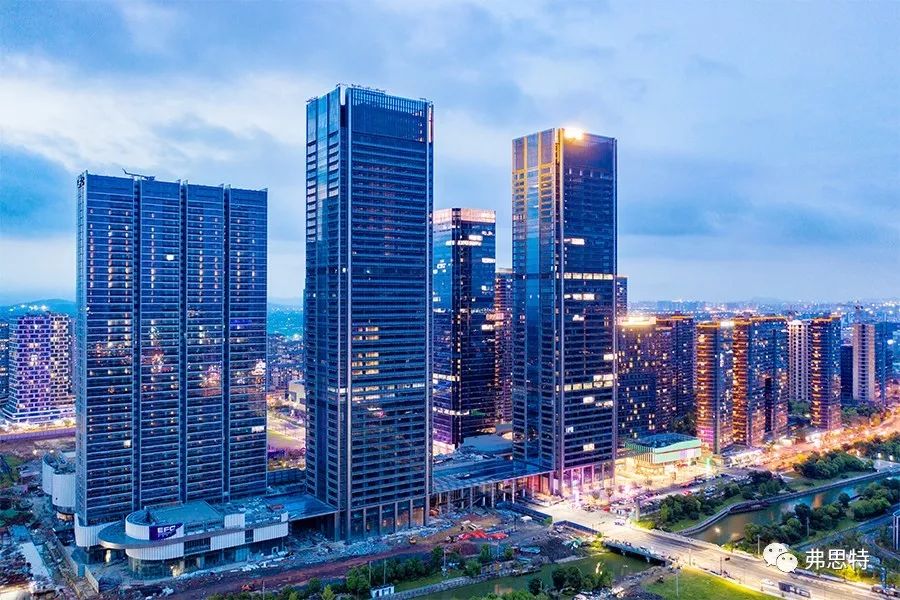

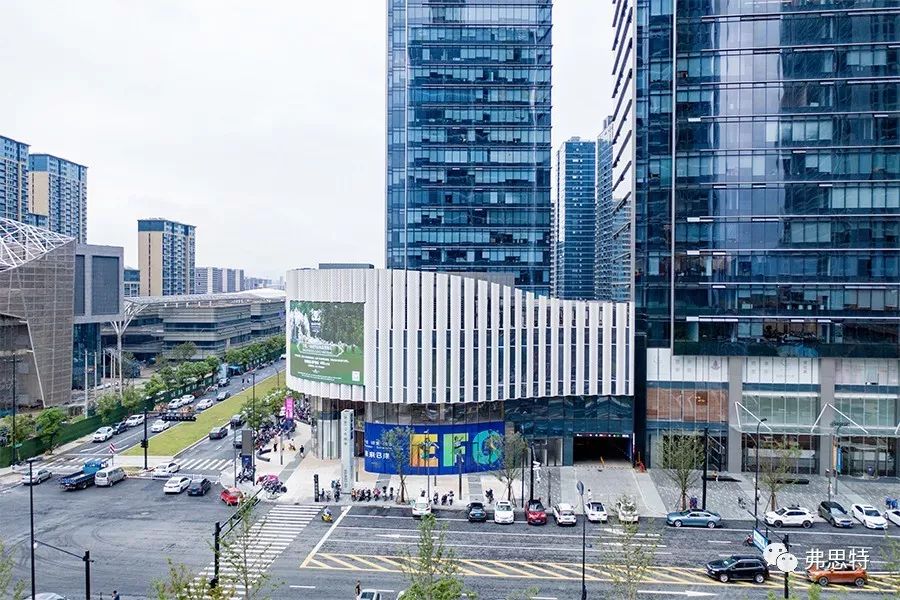

EFC歐美金融城定位杭州大型的商務綜合體，該項目將兩座200米高的甲級辦公大樓，五星級酒店及兩座服務式公寓和三座乙級辦公樓組合在一起，圍繞中央公園200米的商業走廊而規劃，并位于相連的裙樓上方。EFC目前是杭州規模最大、規劃理念最先進、最具國際化的都市綜合體之一，在杭州向著世界名城邁步的過程中，EFC無疑是杭州城市展現給世界的一張科技金名片。

本項目方案分別由國際知名方案公司福斯特建筑事務所、美國MG2建筑設計公司、香港貝諾國際有限公司聯合打造，建筑設計由國內大型設計院浙江省建筑設計研究院、浙江大學建筑設計研究院負責深化，弗思特作為本項目的外立面顧問咨詢單位，從前期方案溝通直至方案確定、項目的論證評審、招標配合、施工品質管理提供全過程的服務。

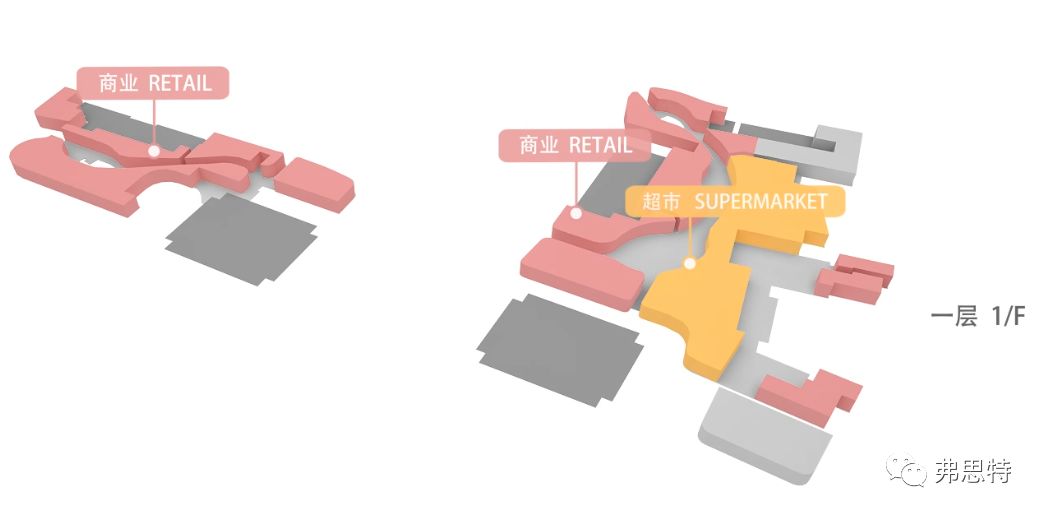

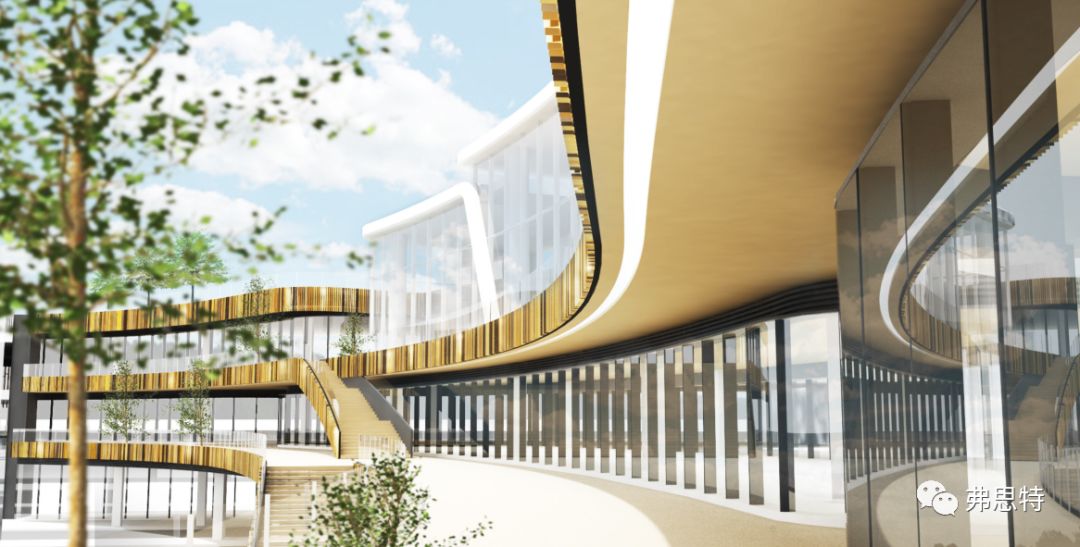

本項目商業裙樓由貝諾傾力打造，方案設計的主旨是確保這座商業購物中心能成為整個設計方案的主脈絡，在設計上能夠創造出一種室內外元素相得益彰的效果，并且為這個開發項目提供一種無縫融合的跨區域設計語言。商業裙樓平面布置以當下流行的流動弧線為主線條，通過4 層錯落的組合形成整個商業的形體布局。

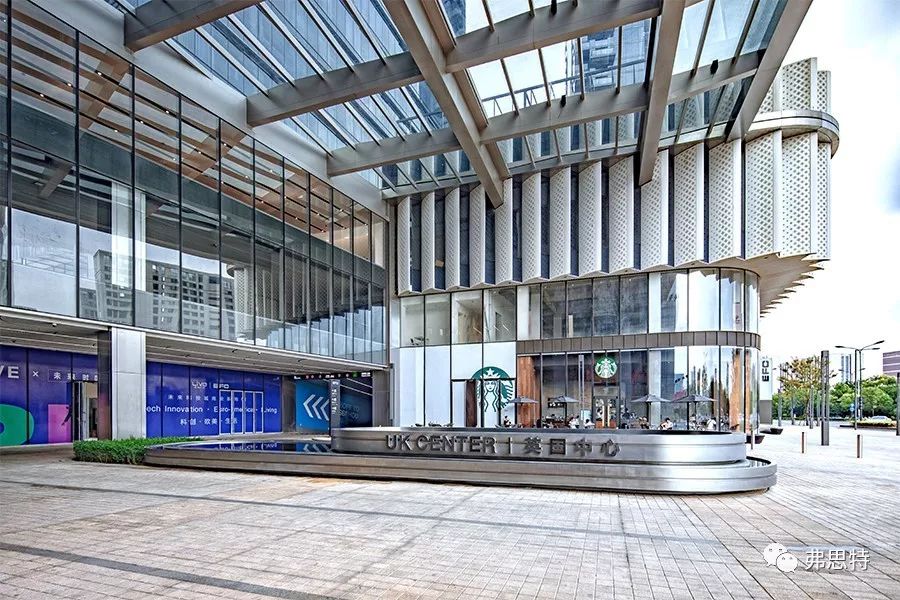

雨棚輪廓為類似太極魚圖案，雨棚懸挑較大（雨棚最大懸挑距離為12m），且位于商業主入口上方，頂部無結構設置拉桿。雨棚主要面層選用鋼化夾層彩釉玻璃，排水系統設置于前端造型部位，主鋼梁間距4.8m，玻璃底部戶型鋁合金裝飾線條內嵌LED泛光照明。

該雨棚從方案角度出發，僅靠鋼結構純懸挑，無實現的可能。故在方案階段，弗思特建議主體結構設計院采用鋼骨混凝土形式從主體結構上懸挑主受力鋼梁，以此保證鋼梁根部節點剛度。同時沿雨棚外圍做立體桁架作為次梁，立體桁架在南北兩側與主體結構連接，跨中由鋼梁（鋼骨混凝土梁外挑延伸）作為支撐。雨棚梁簡支在立體桁架與主體結構之間，此方案將雨棚產生的彎矩有效的傳導給豎向構件，可避免混凝土梁受扭，同時能較好實現方案效果。

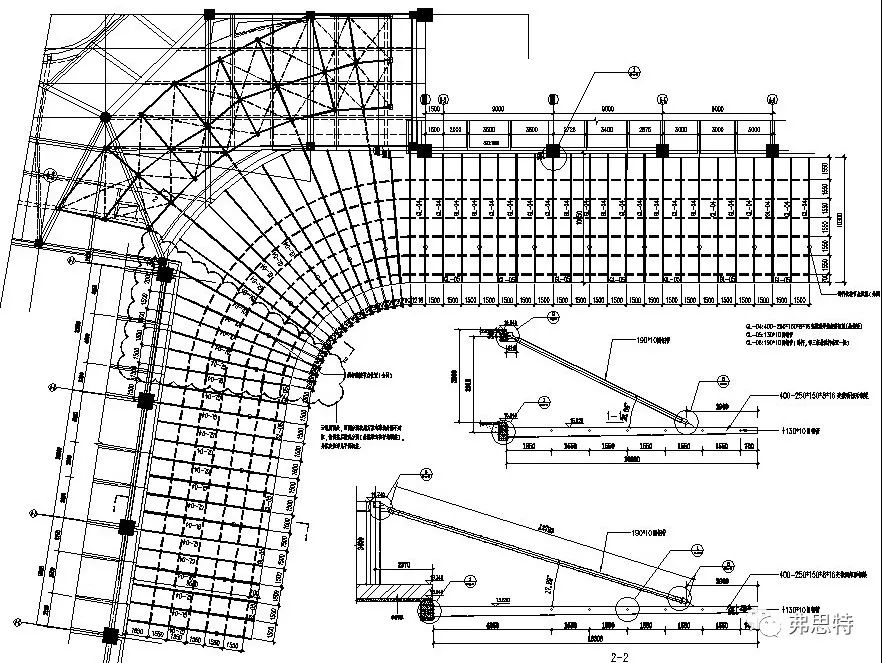

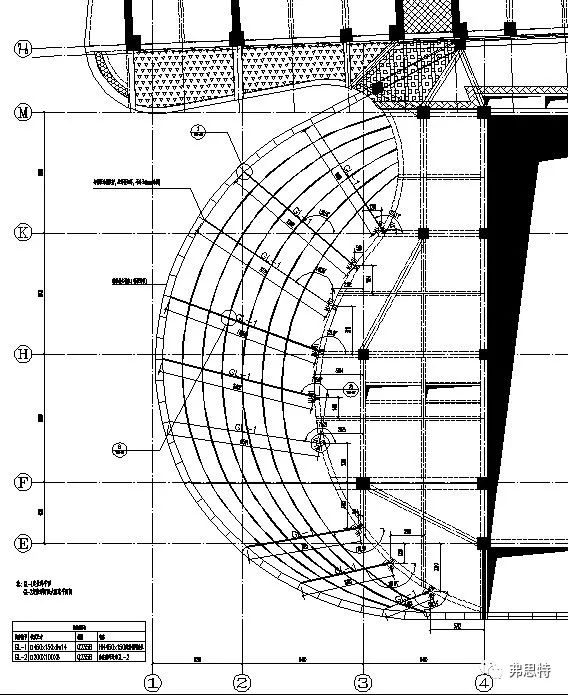

▲裙樓西南面雨蓬結構布置

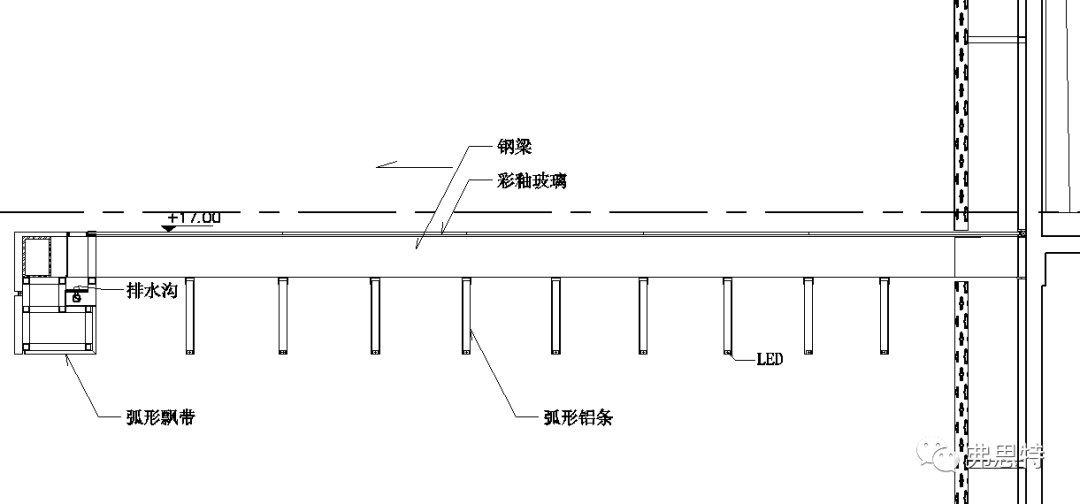

▲裙樓西南面雨蓬剖面

▲西北面立面穿孔鋁板構造效果

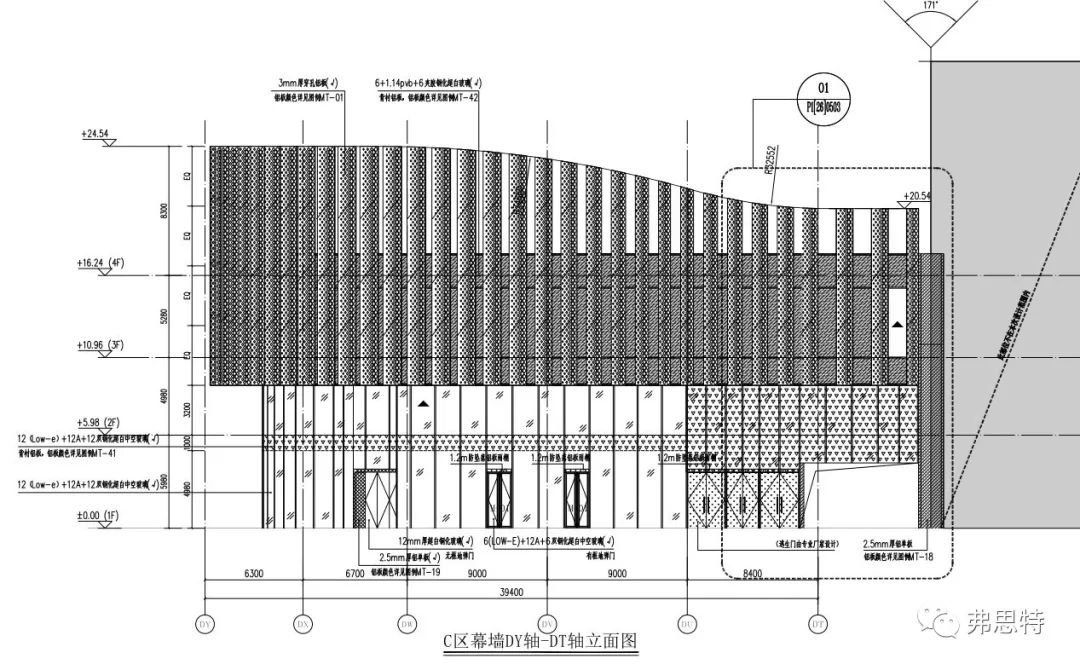

▲西北面立面圖

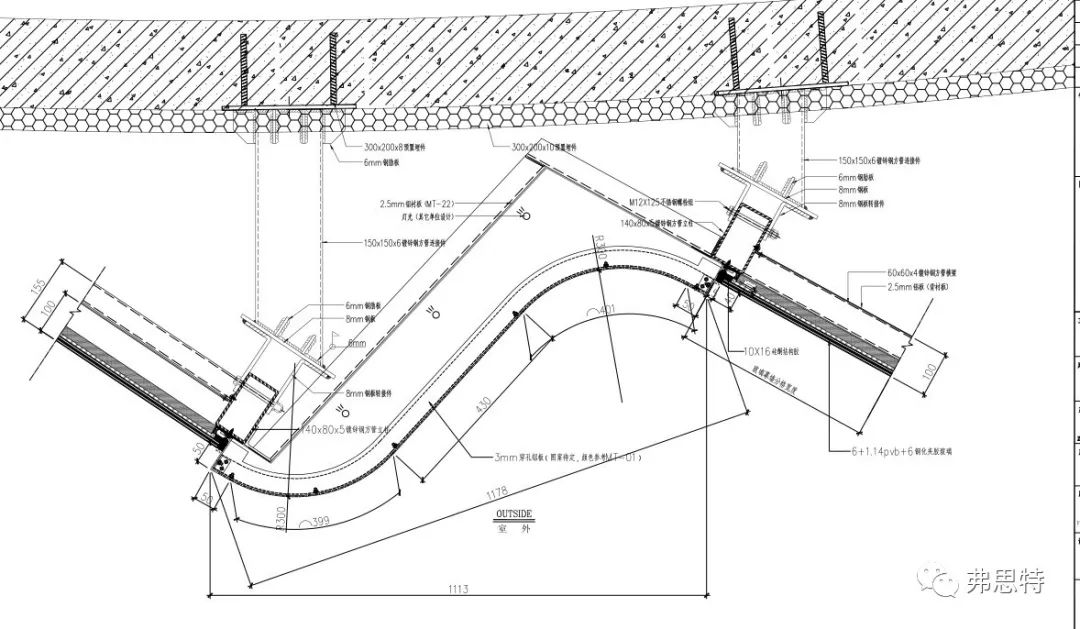

▲西北面標準節點圖

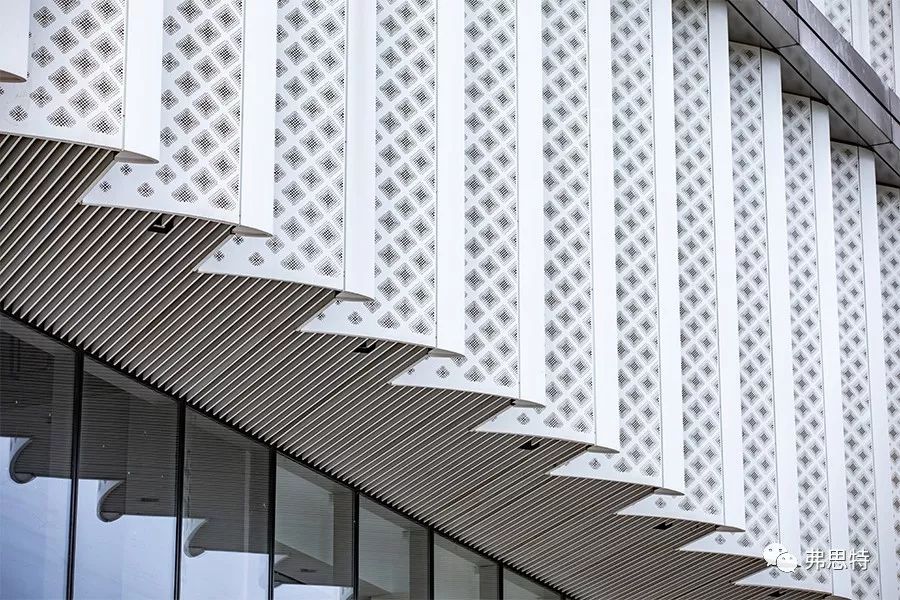

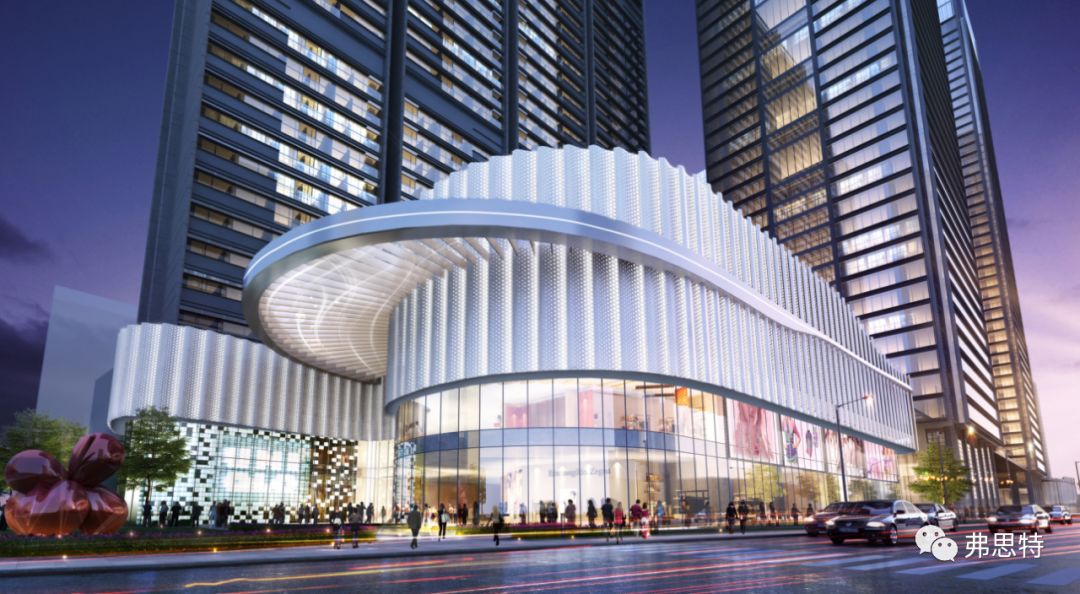

本項目裙樓在西南角、西北角、東南角設置了3種不同造型的穿孔鋁板造型，結合玻璃的穿插，滿足內側采光要求的同時，提升立面的變化韻律，為保證立面的整體性，玻璃幕墻均未設置開窗，以機械排煙設備滿足通風要求。亮化照明在穿孔鋁板內側及豎向槽口部位設置泛光光源，考慮光源的飽滿和連續性，內側均單獨設置了一道高反涂層的金屬鋁板及均光布。

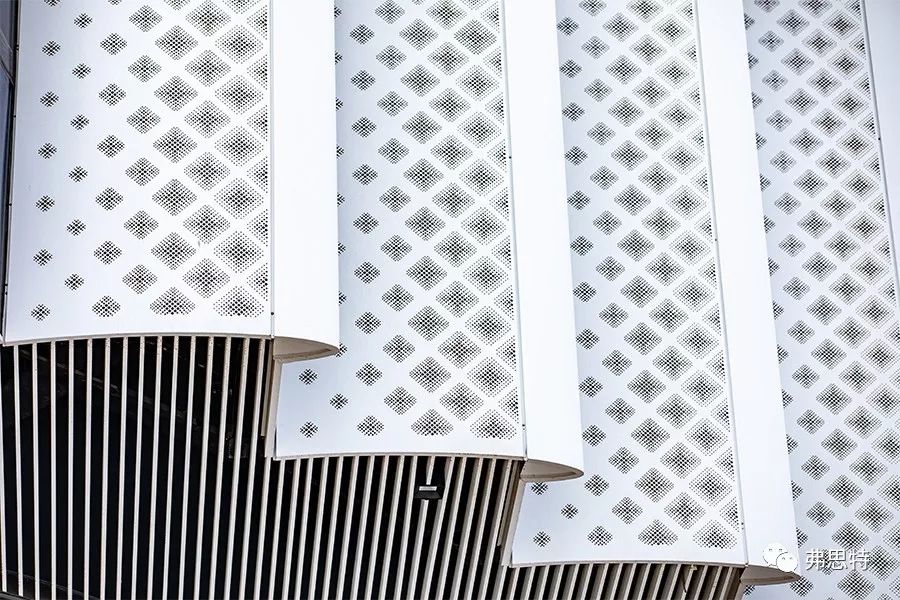

穿孔鋁板的厚度均選擇3mm的高牌號的材質，從效果角度考慮，穿孔鋁板的排版尺寸均希望是大尺寸的要求。為解決穿孔鋁板的變形問題，短邊尺寸均控制在1.2米以內，高度方向4.5m~5m，其中S型的利用其2道弧形提升其剛性，在布置穿孔圖案階段，利用一定的規律，避開鋁板加強肋的范圍。

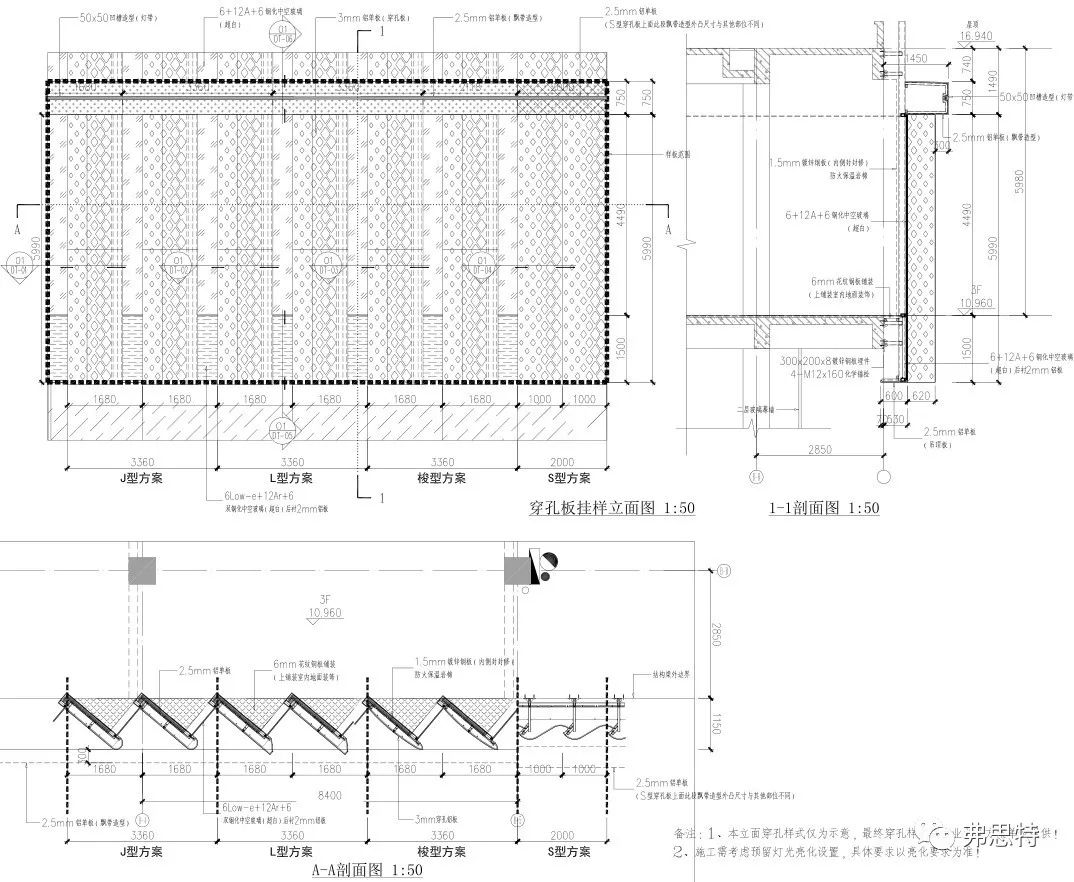

▲立面方案穿孔式樣

在項目最終確定金屬穿孔鋁板造型之前，弗思特通過建立樣板制度，對幕墻效果及質量的實施過程監控，確保產品滿足設計功能和品質要求。

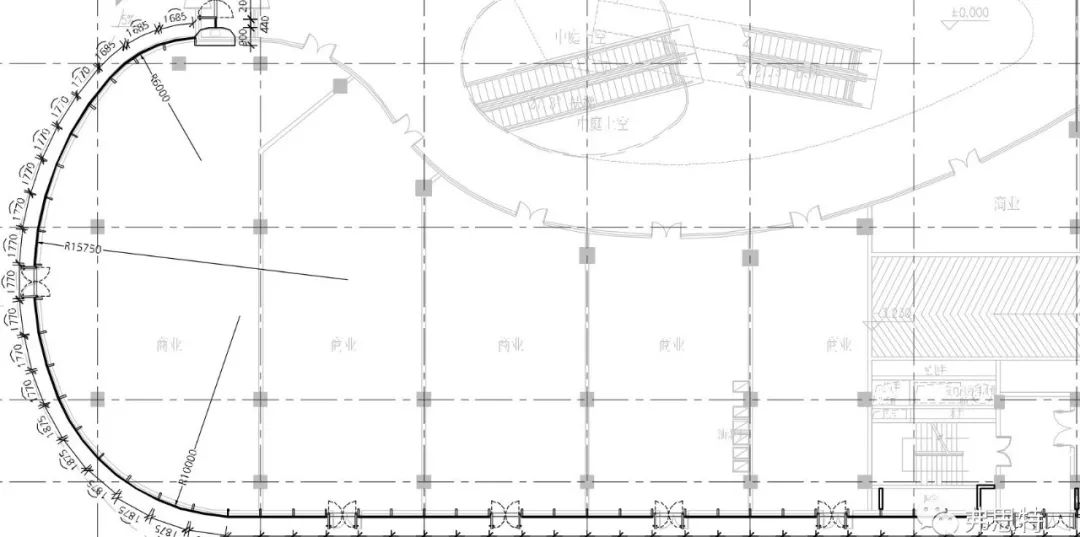

▲商業玻璃幕墻平面分隔

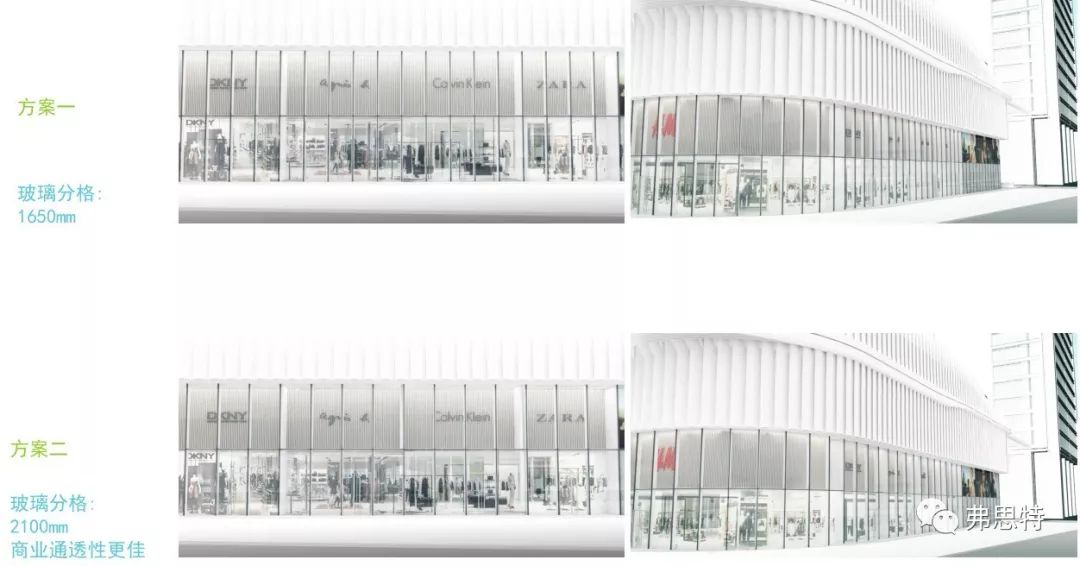

▲分隔對比效果圖

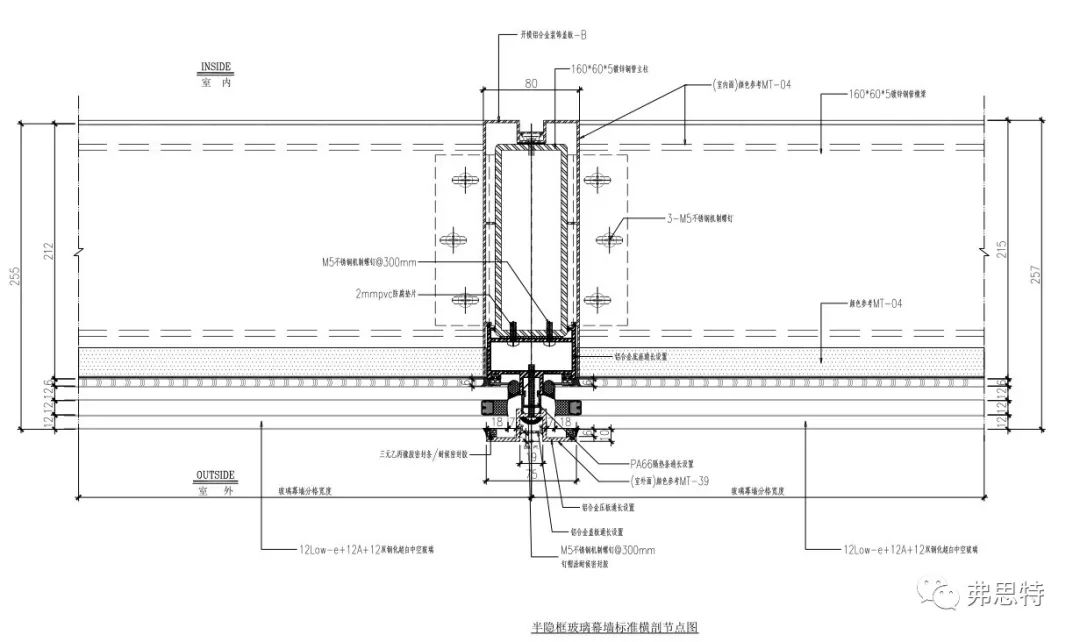

▲商業玻璃幕墻標準節點圖

本項目裙樓無一個固定模數，利用柱網劃分玻璃水平分格較為困難，在設置分格寬度之初，主要考慮保證裙樓商業的通透性，考慮玻璃單片面積的經濟性及安全性。

通過實施項目案例及模型對比，玻璃寬度劃分在權衡滿足各項要求的條件下，選用1.68m~1.8m之前的模數作為本項目的標準寬度模數。為了保障玻璃幕墻的安全性，所有玻璃均采用了超白高透的配置，豎向設置小明框的構造，弱化立柱外框?qū)α⒚嫘Ч挠绊?，立柱跨?.98m，考慮型材的經濟性，框架立柱橫梁選用鋼型材，外包開模裝飾性型材。

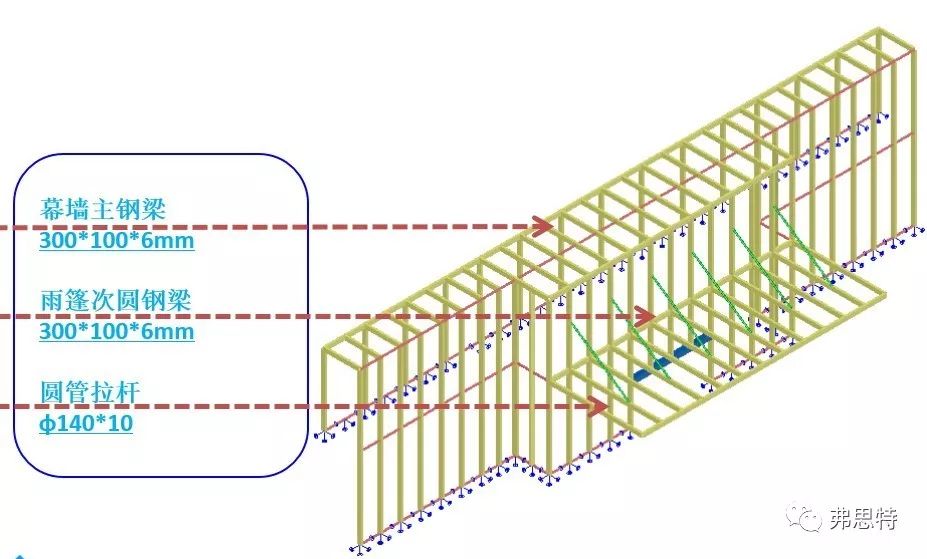

轉角雨棚結構支撐條件復雜、雨棚懸挑長度大（最大為12.8米），裙樓部分頂部無結構為雨棚拉桿提供拉結點，雨棚橫跨裙樓與主樓伸縮縫，而由于條件限制，雨棚拉桿角度較小，造成拉桿水平分力較大，且群樓頂存在風機、管道井等設備，構件布置較為困難。主樓部分拉桿固定于結構梁上，結構梁較小，主體結構也需進行結構加固。

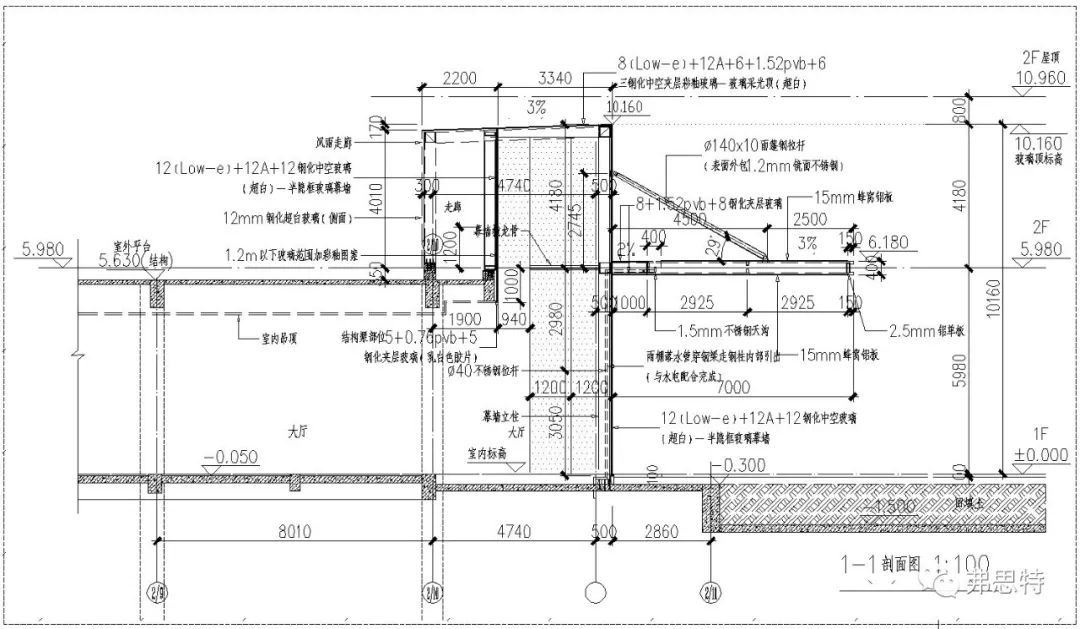

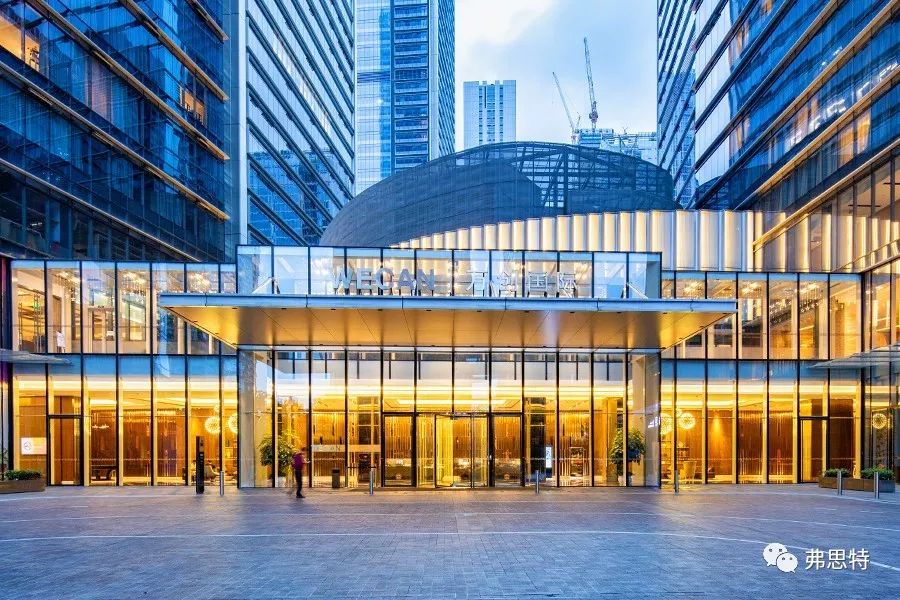

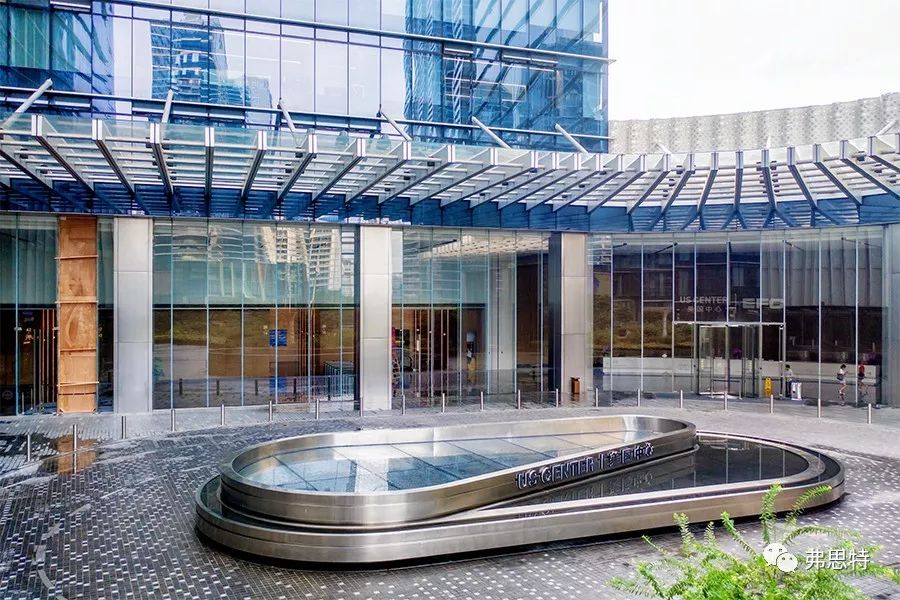

連廊大廳作為酒店式公寓的主入口通道，結構體系為二層挑空，在二層部位主體未設置結構梁，立面幕墻支撐結構體系、頂部玻璃采光頂以及懸挑7m的金屬雨棚均由幕墻設置鋼結構支撐體系。平面分格寬度1.5m，高度5.98m，懸挑雨棚金屬板為保證平整度采用15mm蜂窩板材，前端400mm高造型采用2.5mm鋁單板，由于雨棚懸挑7m，考慮主入口部位人行的通透和視覺感受，在雨棚端部與立面交接部位金屬板采用玻璃代替。3*3m的無框水晶旋轉門及1.3m寬的自動感應平開門確保滿足日常辦公及居住人員的通行要求，同時提升大堂的品質及豪華感。

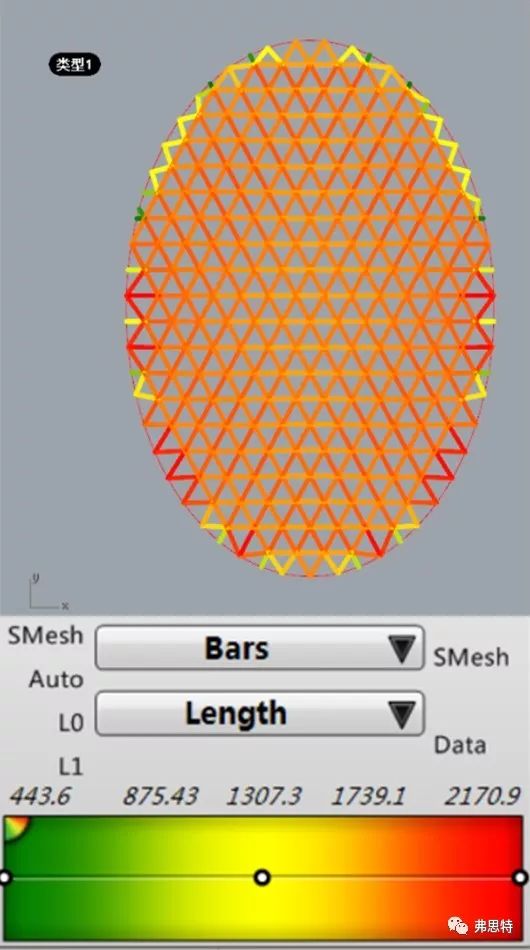

桿件長度分析

板塊平滑度分析

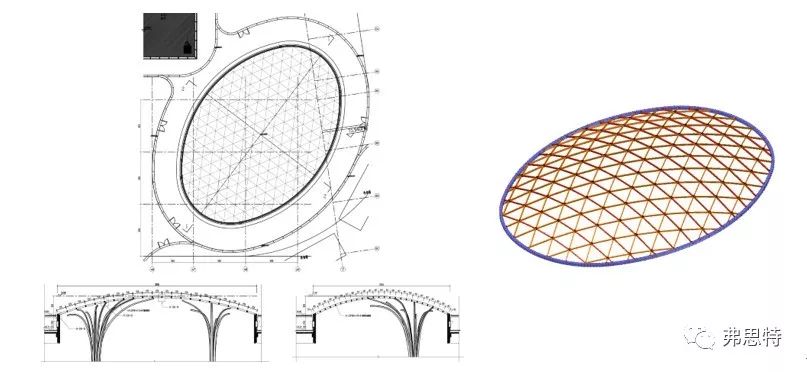

平剖面及最終分格三維模型圖

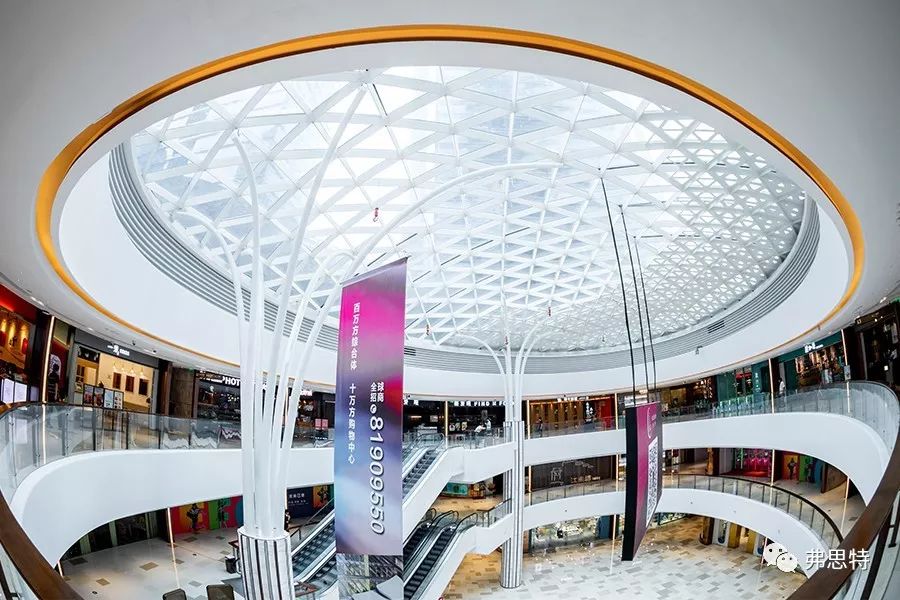

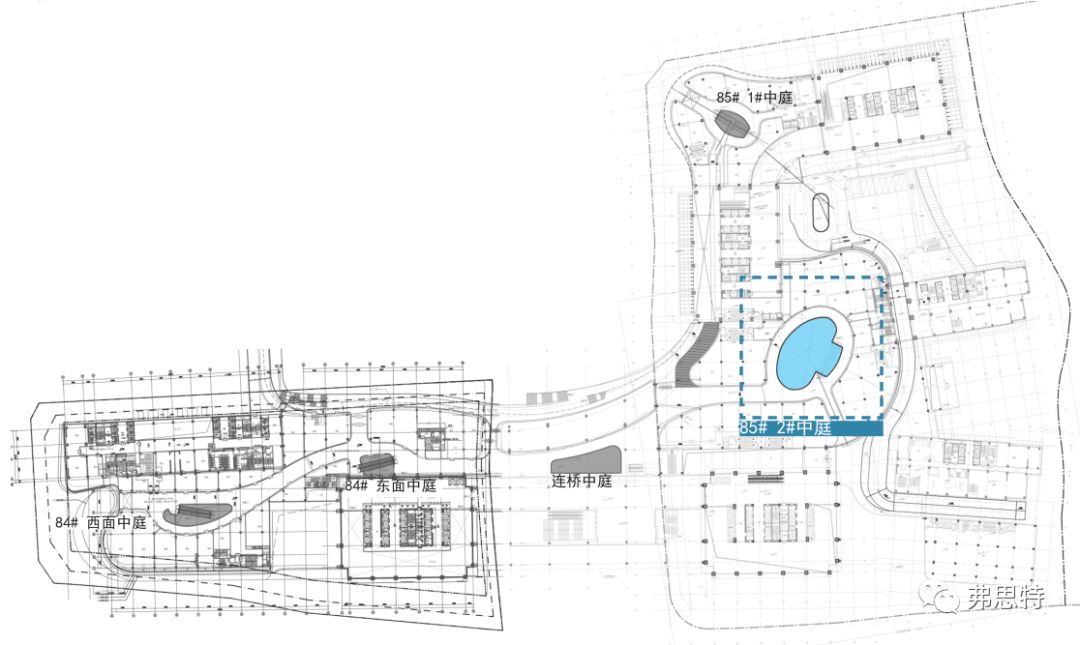

裙樓中庭采光頂為橢圓球面，效果上要實行輕盈通透，從結構角度分析，采用單層網殼形式最為合適。網殼桿件隨采光頂分隔布置，樹狀鋼結構不作為主受力構件，因此網殼劃分方案對結構有較大影響，我司從板塊平滑度分析，桿件長度分析等多角度出發，結合方案形式給出三種方案，供業主選擇。

同時因?yàn)槭軝E圓球面影響，相鄰板塊桿件存在不同程度的扭轉，室內側觀感不夠精致，這對采光頂桿件截面選擇、桿件節點設計提出了更高的要求。

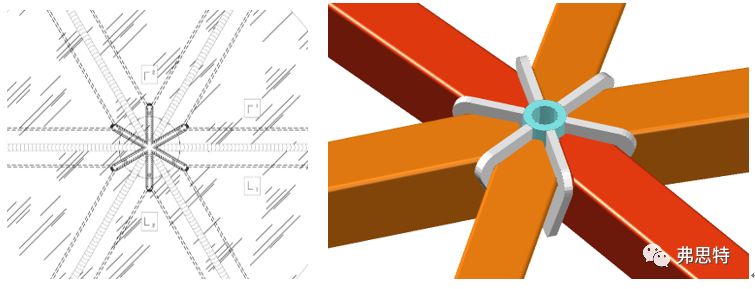

為避免相鄰板塊桿件扭轉問題，參考香港K11項目采用三角形截面，在桿件連接節點處采用類似圓鼓節點設計，保證節點剛度，同時也為燈具安裝，廣告位吊掛提供掛點。

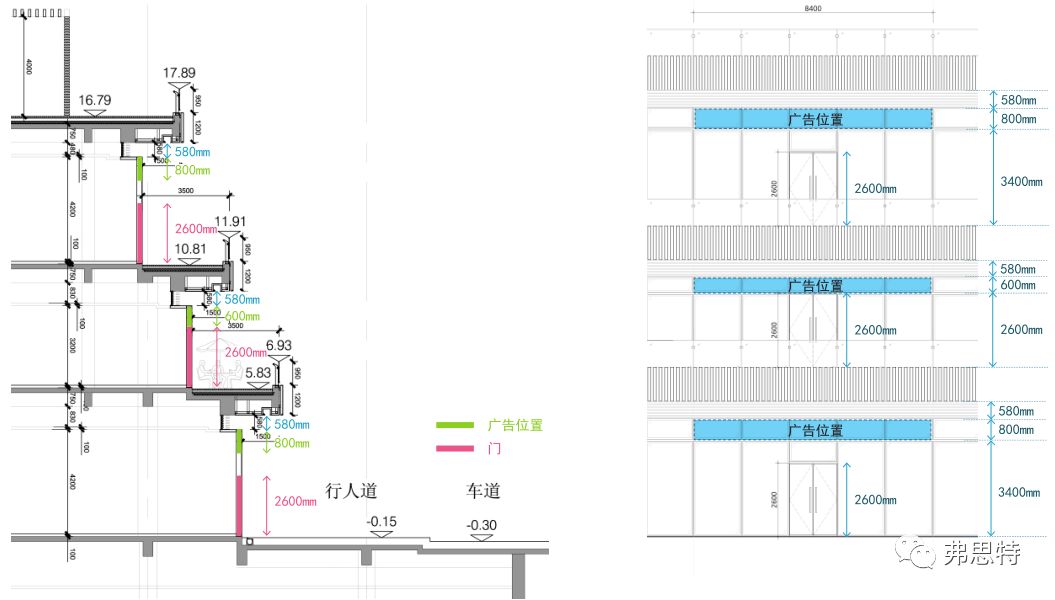

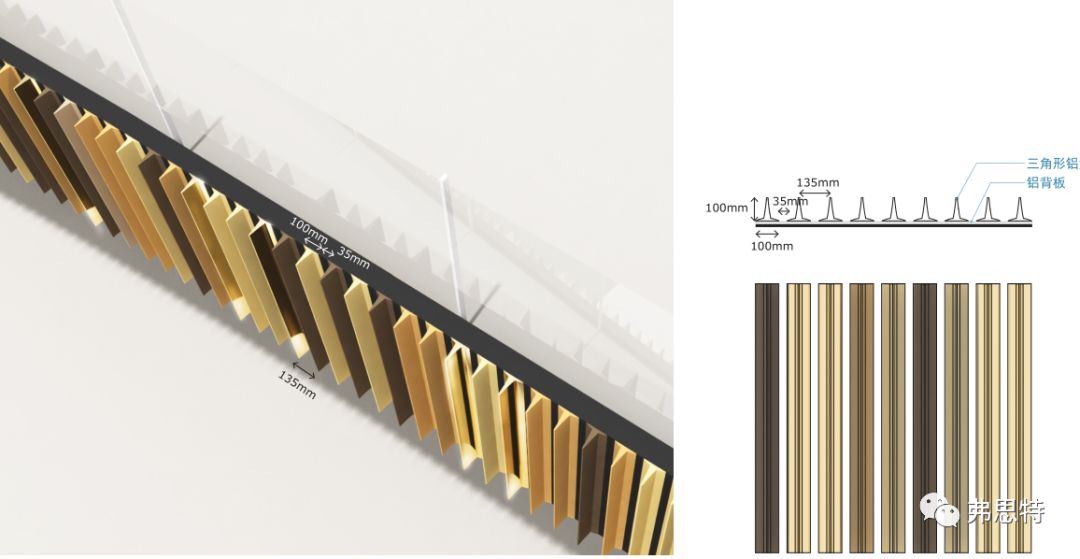

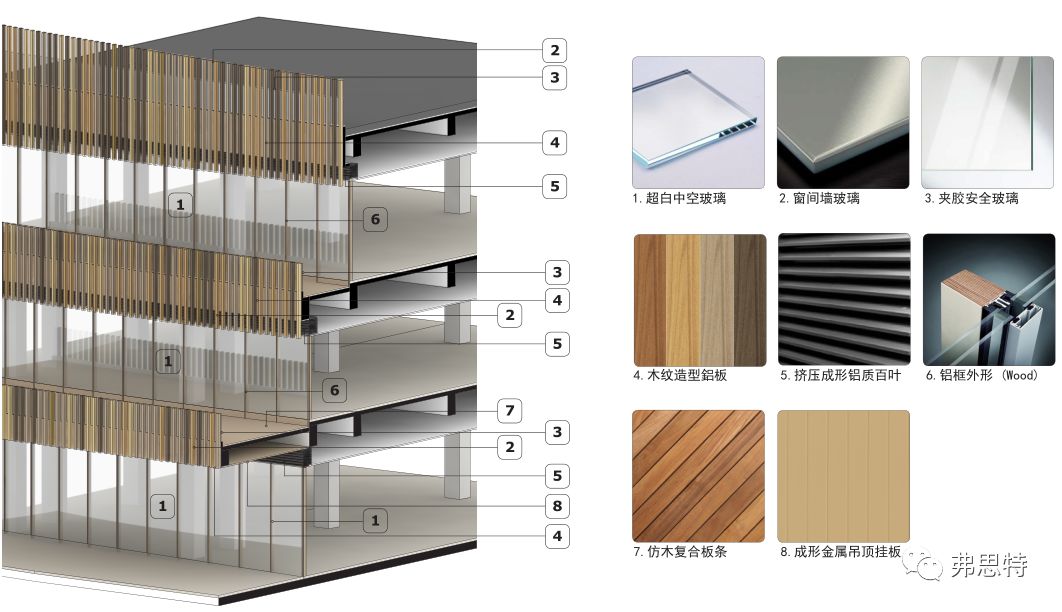

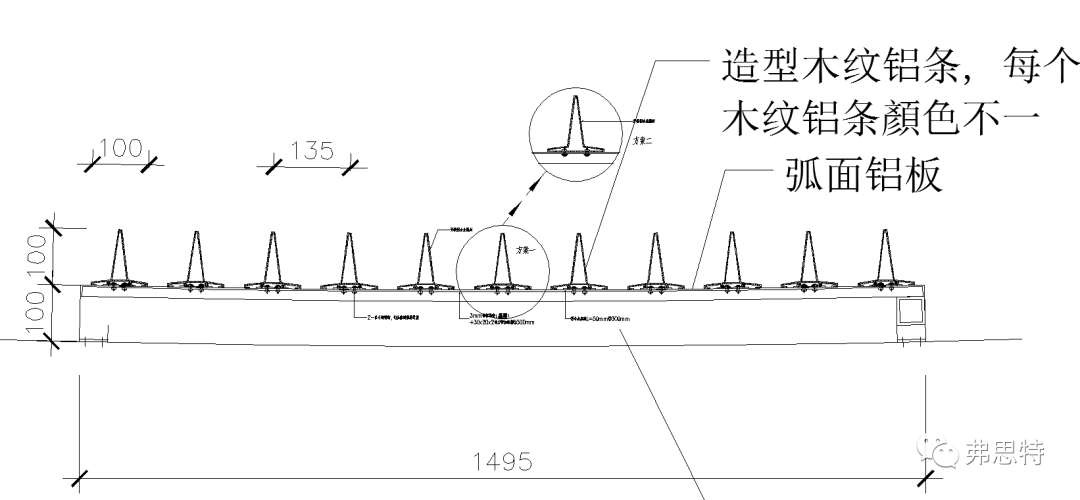

裙樓商業西面1-3層采用退層設計，玻璃幕墻非跨層設計，玻璃選用超白高透玻璃，頂部設置廣告位，廣告位背面由百葉為基層材料，走道外墻結構部位采用金屬鋁板作為基層材料，鋁板外側設置三角形鋸齒金屬造型，鋸齒造型表面處理采用不同顏色的仿木紋噴涂，達到效果層次變化要求。

歐美金融城的核心魅力，在于它能提高人的工作效率，更愉快的享受生活，多維地提升人的價值，從而提升整個區域的價值。弗思特在歐美金融城項目服務的工程中，與業主單位、設計院和施工單位進行多次溝通，確保項目完美落地，努力為客戶創造價值，我們也希望歐美金融城能夠最大化地發揮價值，推動杭城經濟大發展。
